对位式冲击吸收简化机械结构

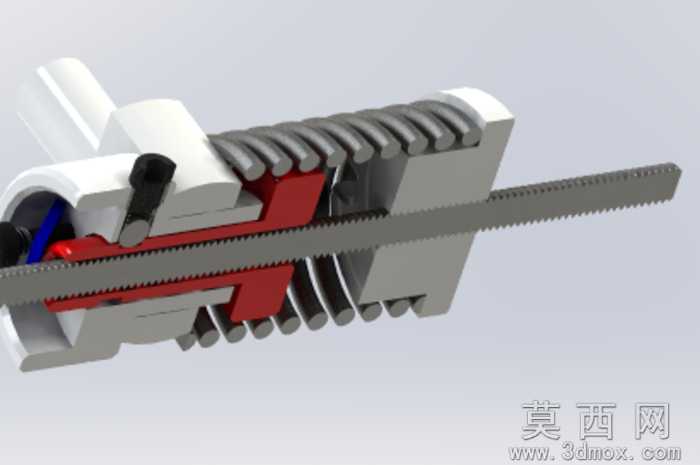

本作品为针对冲击吸收对位场景设计的简化机械结构，采用三维参数化建模完成整体方案搭建，建模过程中优先保证各运动部件的装配干涉校验，通过软件自带的装配体配合关系完成齿条、复位弹簧、卡位组件、壳体基座的约束定义，确保各部件运动行程符合设计预期。渲染阶段采用哑光金属材质搭配高对比度的功能部件配色，将核心传动卡位件设置为醒目的红色，主体基座采用浅灰色金属质感材质，弹簧部件还原金属螺旋件的哑光磨砂质感，齿条部分做齿形细节的精细化处理，保证齿距均匀、齿形规整，还原真实齿条传动的结构特征。结构设计上采用同轴布局的齿条作为核心传动件，两侧对称布置多组圆柱螺旋复位弹簧，实现冲击动作后的自动复位功能，中部设置的卡位组件可完成对位锁定动作，在承受轴向冲击载荷时，齿条沿轴向位移压缩两侧弹簧，卡位件在位移到指定对位位置后完成锁止，吸收冲击动能的同时实现精准对位，避免冲击载荷直接传递到后端连接结构。设计思路上遵循简化可靠的原则，剔除冗余的辅助结构，将核心功能部件做集成化布局，在保证冲击吸收、对位锁止核心功能的前提下，尽可能压缩整体结构的径向与轴向尺寸，适配狭小安装空间的使用需求，各部件均采用常规机械加工可实现的结构造型，无特殊异形难加工结构，降低后续实物加工的工艺难度，建模过程中对所有配合面做公差预留设计，保证后续实物装配的顺畅性，弹簧参数根据预设的冲击载荷大小做匹配选型，确保缓冲行程与吸能效果满足使用要求，卡位组件的接触面做斜角导向设计，提升对位锁止动作的顺畅度，避免卡滞问题出现。
