凸轮式锁紧把手结构三维设计作品

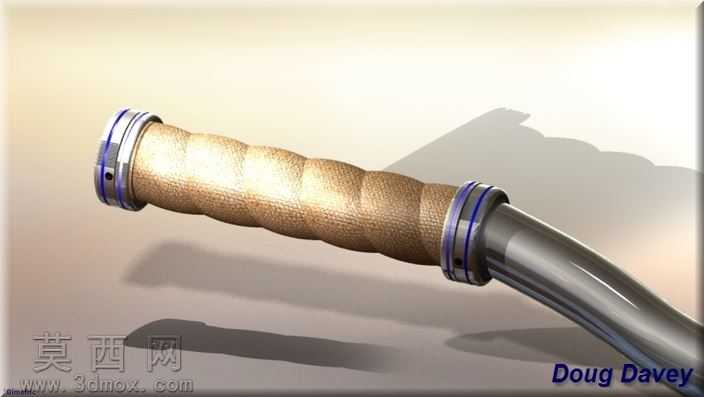

本作品为凸轮式锁紧把手结构的三维设计成果，建模阶段通过参数化特征建模方式完成全部零件的构建，首先梳理整体装配逻辑，将整套结构拆分为内环、外环、锁紧螺钉、凸轮标盘四个核心独立零件，每个零件的尺寸参数经过反复校核，确保各部件装配间隙控制在合理公差范围内，避免出现干涉错位问题。渲染阶段采用写实材质表现方案，金属零件部分赋予镀铬金属材质，调整反射粗糙度参数模拟真实机加工金属的细腻光泽，把手握持部分赋予编织纹理的防滑包覆材质，通过纹理贴图还原织物表面的凹凸肌理，同时添加环境光遮蔽效果强化零件衔接处的阴影层次，让整体渲染效果更具真实质感。结构设计上采用经典凸轮锁紧原理，通过内外环的相对转动带动凸轮面挤压锁紧，无需额外复杂操作即可实现快速锁紧与释放，凸轮型线经过多次优化调整，保证锁紧过程顺滑无卡顿，锁紧状态下具备足够的预紧力防止松脱，锁紧螺钉的位置设计在便于操作的侧面，无需专用工具即可完成装配调试。设计思路围绕低成本易加工的核心需求展开，所有零件结构均适配常规数控加工工艺，无需特殊定制刀具或复杂模具即可完成生产，既可以采用铝合金材质加工实现轻量化，也可采用不锈钢材质满足耐腐蚀使用场景，同时预留了结构拓展空间，可根据不同安装需求调整把手长度与锁紧行程，适配小吧台缸、低凸手柄等多种需要偏移锁紧的应用场景，整套模型装配关系清晰，各零件可单独导出用于工程图绘制与加工生产，结构设计简洁可靠，在保证锁紧性能的前提下最大程度简化了零件数量，降低生产与装配的综合成本。
