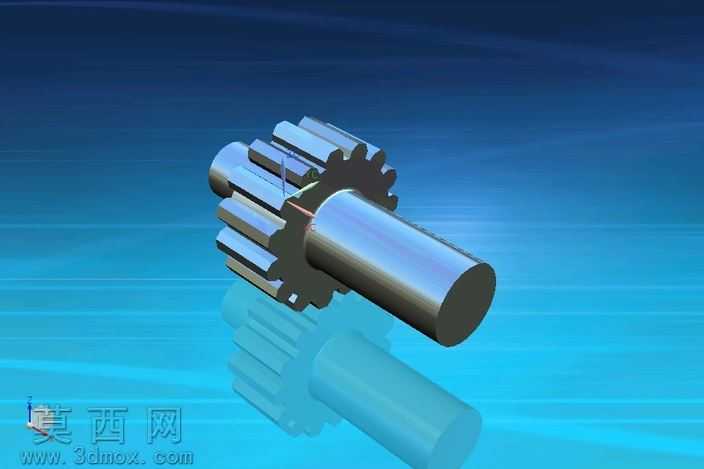

带轴直齿小齿轮传动零件三维设计

本作品为集成式带轴直齿小齿轮三维建模成果，建模过程依托三维设计软件完成，整体采用参数化设计思路，以保证齿轮参数与轴体结构的匹配精度。建模初期首先确定齿轮的基础传动参数，依据直齿圆柱齿轮的啮合原理，通过参数化方程生成渐开线齿廓曲线，对齿顶、齿根部分进行圆角过渡处理，避免应力集中问题，再通过圆周阵列完成全部轮齿的构建，保证每个轮齿的齿形、齿距误差控制在合理范围内，满足传动啮合的精度要求。轴体部分采用同轴一体式设计，与齿轮本体衔接位置做了退刀槽与过渡圆角处理，既符合机械加工的工艺要求，也能提升轴齿衔接位置的结构强度，避免传动过程中出现应力断裂风险。模型构建过程中对轴段的直径、长度参数进行了合理匹配，预留了装配定位的轴肩结构，可直接适配对应轴承、传动件的装配需求。材质渲染阶段，为模型赋予金属钢材材质，调整材质的反光度、粗糙度参数，还原钢制机械零件的金属质感，同时添加了环境反射效果，让渲染效果更贴近真实工业零件的视觉表现。模型结构完整，齿形轮廓清晰，轴体与齿轮的衔接过渡自然，无破面、错面等建模缺陷，可直接用于传动结构的虚拟装配、运动仿真验证，也可作为机械设计教学、传动方案演示的参考模型，能够直观展示小齿轮与轴一体化的结构特点，帮助理解直齿圆柱齿轮的传动原理与轴类零件的设计要点，适配需要小模数齿轮传动的机械结构设计场景，为相关传动机构的设计优化提供可靠的三维模型参考。
