带花形镂空结构的特种金属齿轮设计

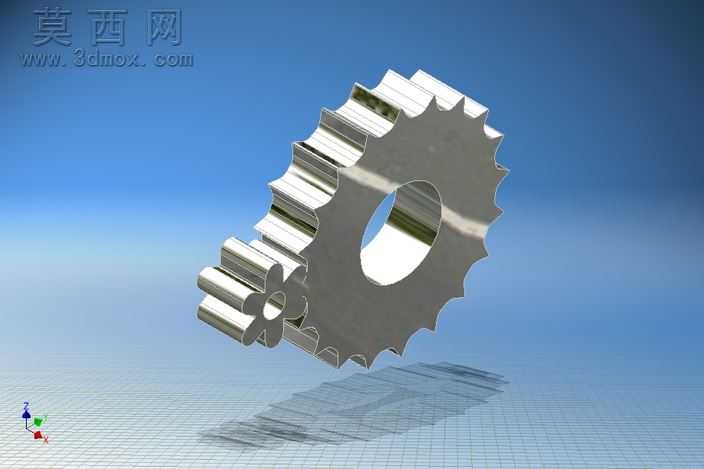

本作品为一款采用三维建模软件完成的特种结构齿轮设计，建模过程中首先完成齿轮基础参数的定义，依据齿形啮合的基础原理，先绘制齿轮的分度圆、齿顶圆、齿根圆基准轮廓，通过参数化齿形生成逻辑完成标准渐开线轮齿的排布，保证轮齿的齿距、齿厚、压力角等参数符合传动啮合的基本要求，确保后续应用中可实现稳定的动力传递。在基础齿轮结构之上，设计师对齿轮的端面结构进行了创意化调整，在齿轮辐板位置设计了花形镂空结构，该结构并非单纯的装饰性设计，建模过程中通过有限元受力分析逻辑对镂空位置的应力分布进行了模拟验证，在保证齿轮整体结构强度、满足传动扭矩承载要求的前提下，去除辐板位置的冗余材料，既可以降低齿轮整体的自重，减少传动过程中的转动惯量，提升传动响应速度，也能够在齿轮高速运转过程中提升散热效率，减少长时间运转带来的热形变问题。材质与渲染环节，模型采用金属镀铬材质进行表现，通过三维渲染软件调整材质的反射率、粗糙度参数，模拟出金属零件经过精密机加工后的高光金属质感，轮齿的切削面、辐板的平面、镂空结构的内壁都设置了符合真实加工逻辑的材质细节差异，配合渐变蓝色背景与网格地面的渲染环境，添加符合物理规律的投影效果与环境反射，清晰展现齿轮的立体结构与细节特征。结构设计上，齿轮中心设置标准安装孔，可与对应规格的传动轴进行配合安装，轮齿外侧的齿形经过参数化校验，可与同模数的标准齿轮完成啮合传动，辐板位置的花形镂空边缘全部做了圆角过渡处理，避免应力集中导致的结构断裂问题，整体结构兼顾了机械传动的实用性与结构设计的创新性，可用于特种传动场景的结构参考，也可作为机械创意设计的教学演示案例，帮助学习者理解齿轮参数化建模、结构优化、材质渲染的完整流程，掌握在保证零件功能的前提下进行轻量化结构设计的思路。
