气垫船涵道用反向推力可变螺距螺旋桨

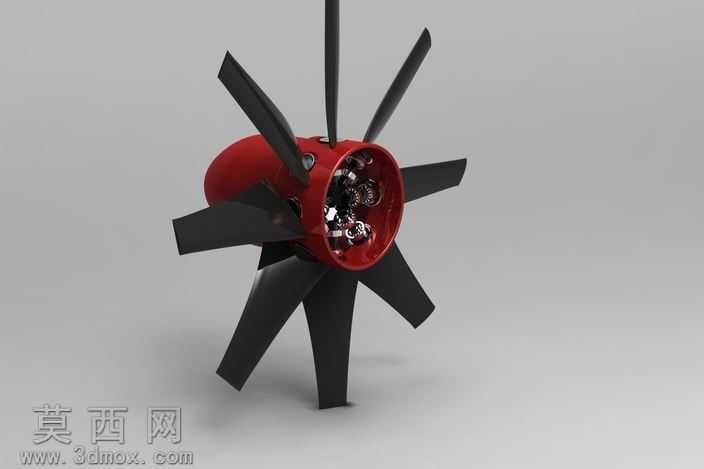

该作品为适配气垫船涵道场景设计的反向推力可变螺距螺旋桨三维模型，整体建模过程以参数化设计为核心逻辑，首先围绕1.2米的设计直径搭建桨叶的基准骨架，通过多截面曲面命令逐段拟合桨叶的翼型轮廓，针对可变螺距的功能需求，在桨叶根部预留了与变距机构连接的安装轴孔，每片桨叶的扭转角沿展向做渐变处理，从根部到梢部的翼型攻角平滑过渡，兼顾大推力输出与低气动噪声的性能要求。桨毂部分采用一体化建模思路，将内部容纳100千瓦电机的腔体、变距传动的安装位、桨叶固定的卡槽结构整合为统一的实体模型，红色桨毂外壳做了流线型导圆处理，减少涵道内的气流紊流，内部的电机安装位预留了走线槽与固定螺孔，还原真实动力部件的装配逻辑。渲染阶段采用哑光金属材质搭配黑色碳纤维质感的桨叶材质，桨毂外壳使用高饱和度的红色烤漆材质，通过HDR环境光模拟室内工业展示场景，打光时重点突出桨叶的曲面扭转形态与桨毂内部的精密结构，多角度展示模型的细节特征。设计过程中重点考虑了2800rpm转速下的推力输出需求，通过调整桨叶的螺距变化范围，实现正向推进与反向推力的功能切换，适配气垫船的航行与制动需求，每片桨叶的厚度从根部到梢部逐渐减薄，既保证结构强度又降低转动惯量，桨叶前缘做了钝化处理，模拟真实螺旋桨的抗磨损设计，整体模型的装配关系完整，可直接用于气动仿真验证、结构强度校核以及产品方案展示，所有曲面均做了连续性检查，避免出现建模破面、曲率突变的问题，还原可变螺距螺旋桨的真实工业设计形态。
