拖车扭力轴底盘悬挂结构设计

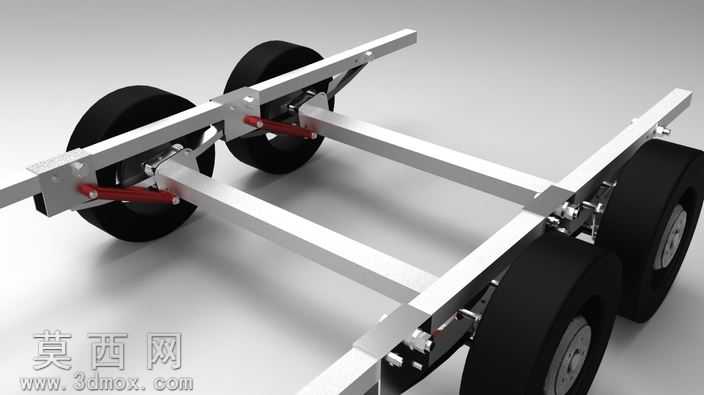

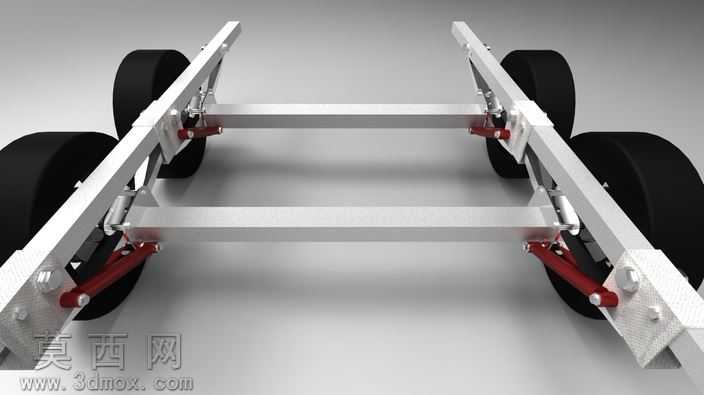

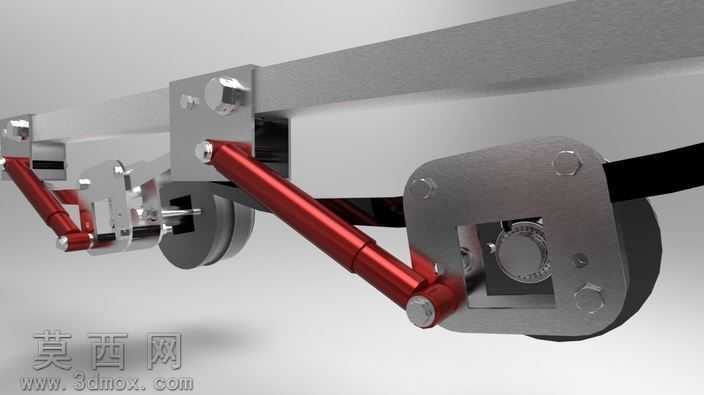

本模型为拖车扭力轴底盘悬挂结构，整体采用三维参数化建模完成，建模过程中严格遵循机械装配逻辑，对每一处连接结构都做了精准的尺寸约束，确保各部件装配无干涉。模型渲染阶段采用金属哑光材质模拟钢制车架的质感，黑色橡胶材质还原轮胎外观，红色漆面材质突出减震阻尼部件，搭配柔和的环境光影，清晰呈现出底盘结构的层次关系，所有金属部件的边缘倒角、焊接位的细节都做了精细化处理，视觉还原度高。结构层面，该扭力轴采用双横梁平行布局，两侧通过纵梁连接车轮安装位，悬挂部分集成了减震阻尼组件，通过铰接结构实现车轮的上下跳动缓冲，扭力轴自身的扭转特性可提供稳定的回弹力，适配拖车行驶过程中的路面颠簸过滤需求。设计思路上，主体车架选用75*75*6.5规格的方管型材，旋转安装位设置7度倾角优化受力角度，5毫米厚度的板材采用激光切割工艺加工，降低后续加工难度；核心转动部位配置滚子轴承减少摩擦阻力，配套少量加工需求的集线轨结构，整体采用标准件连接方案，大量使用M12、M24规格的螺栓、螺母、垫圈实现部件紧固，除固定螺母外无需额外焊接作业，大幅降低组装难度。设计过程中预留了激光切割、孔位钻孔、螺纹加工的工艺余量，配套六角螺栓螺母的紧固方案可根据实际需求加装垫圈，轴承安装位预留润滑空间，方便后续维护注油，整套结构无需复杂的工装夹具即可完成组装，兼顾了结构强度与装配便捷性，可直接用于小型拖车底盘的方案验证、结构优化参考，也可作为机械设计教学的典型案例使用。
