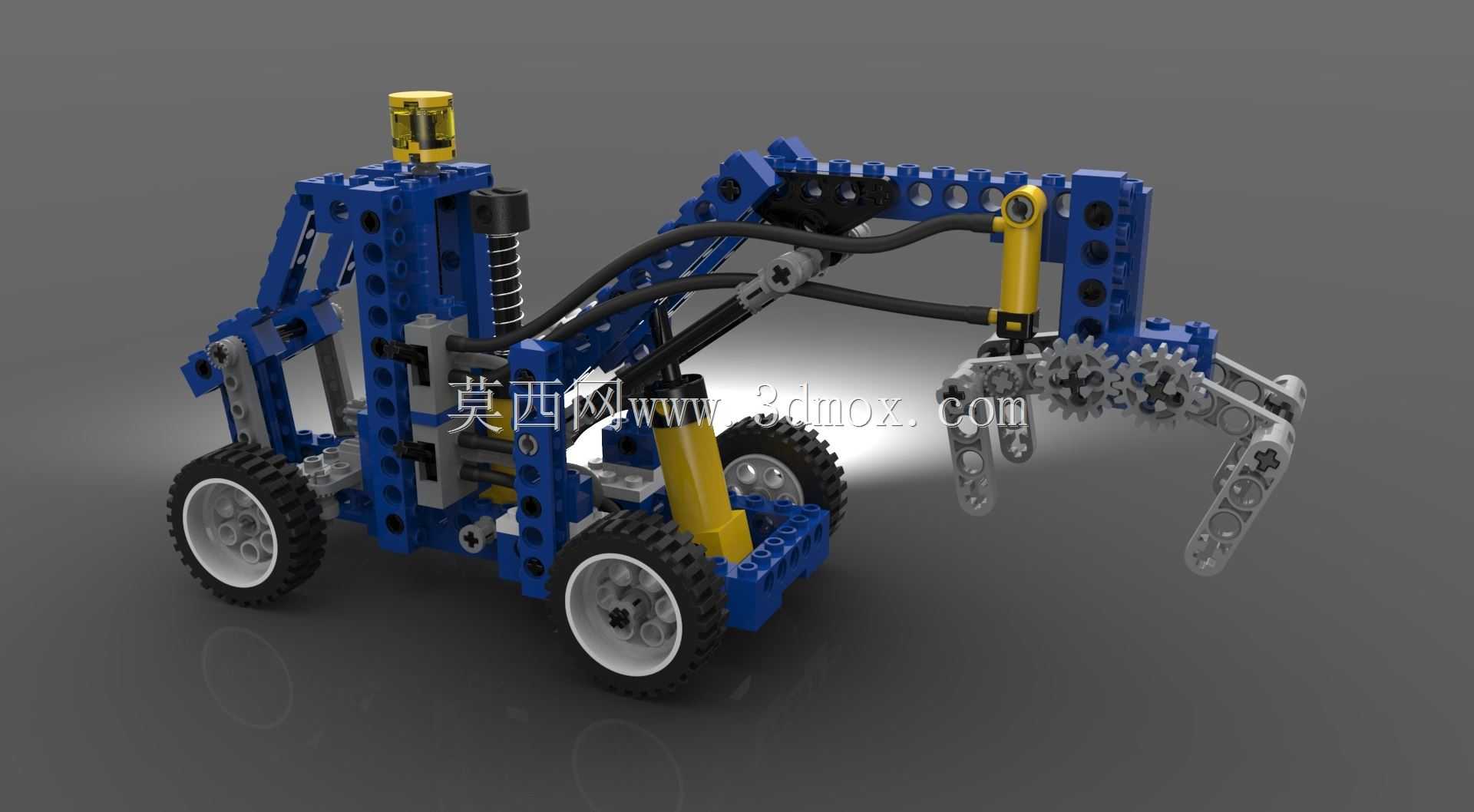

乐高科技8042爪式钻机拼装结构展示

　　这款爪式钻机的轮式行走底盘采用四轮布局，搭配带防滑纹理的橡胶轮面与硬质轮毂，轮组通过孔梁搭建的独立悬架结构与主车架连接，可在不平整的模拟作业面保持轮组接地性，底盘整体宽度控制在可通过狭窄作业通道的范围内，轴距匹配小型作业设备的转弯半径需求，原地转向时轮组不会与车架下部的支撑结构发生运动干涉。主承载车架采用蓝色科技组孔梁搭建，通过十字轴与销钉实现多段梁体的刚性连接，梁体上的等距孔位可根据作业需求拓展附加作业模块，车架中部预留的安装空间可容纳气动管路、传动杆件与模拟动力组件，整体车架的重心落在前后轮轴的中心偏前位置，避免前端作业臂伸展时出现整机前倾失稳的问题。前端作业臂采用多段铰接式结构，臂段之间通过带阻尼的铰接销连接，

　　可实现多维度的角度调整，臂体内部铺设的黑色气动软管沿梁体孔位排布，避免管路在臂体屈伸过程中出现挤压弯折或与运动部件剐蹭的问题，臂端搭载的爪式作业头采用多齿轮联动的开合结构，爪指表面带有模拟防滑齿纹，可实现对模拟工件的夹持固定，配合臂体的升降、摆动动作，可完成小范围的物件抓取、移位与定点钻孔辅助作业。臂体上搭载的黄色气动作动筒为作业臂的屈伸、爪头的开合提供模拟动力输出，作动筒两端通过球头铰接结构分别与固定臂段和活动臂段连接，可在臂体角度变化时自适应调整作动角度，避免出现卡滞问题，作动筒的行程匹配作业臂的最大伸展高度与爪头最大开合角度，不会出现超程拉扯或行程不足无法到位的情况。设备顶部设置的黄色警示组件采用插接式固定结构，

　　可快速拆装更换，模拟真实作业设备的安全警示配置，车架侧面布置的黑色弹簧组件模拟弹性复位结构，在作业臂下放时可提供一定的缓冲力，减少臂体下落对车架的冲击载荷。从实际教学与结构验证场景来看，这类拼装式机械模型可直观展示小型轮式作业设备的整体布局逻辑，包括行走系统、作业执行系统、动力传输系统的空间排布关系，建模过程中可通过孔位的对齐、铰接点的运动轨迹校核，验证多连杆机构的运动合理性，避免出现运动死点或结构干涉问题。针对小型作业设备的设计参考层面，这款模型的底盘配重布局、臂体铰接点位置选取、气动管路的排布方式都具备实际参考价值，比如在设计同类型小型民用检修钻机时，可参考其重心分配逻辑，将较重的动力组件布置在车架中部靠近轮轴的位置，

　　降低前端作业负载对整机稳定性的影响；铰接点的位置选取可参考模型中臂段长度比例，保证作业臂在最大伸展距离时仍有足够的夹持力与结构刚性；管路排布可沿承载梁体的预留孔位固定，减少额外的管夹组件使用，同时降低管路被外物剐蹭破损的概率。模型的整体外形尺寸适配桌面级展示与教学演示需求，各部件的安装边界清晰，轮组外侧不超出车架整体宽度，作业臂完全收回时爪头不超出底盘前端边缘，方便收纳与转运，各连接销钉与十字轴的安装深度统一，既保证连接刚性，又不会出现轴端突出剐蹭操作人员的问题。在功能实现层面，这款模型通过纯机械结构与气动组件的配合，完整复现了真实爪式钻机的核心作业动作，包括行走移位、臂架调整、爪头夹持、钻孔作业模拟，没有多余的冗余结构，每个梁体、销钉、传动件都承担对应的结构或传动功能，没有为了外观额外添加无实际作用的装饰部件，符合工程设计中功能优先的设计原则。
