链节式铰接连接结构三维建模作品

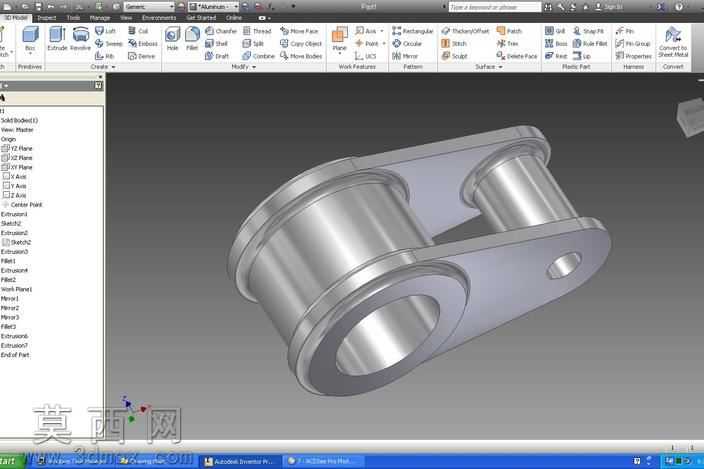

本作品为铰接式链节连接结构的三维建模成果，建模阶段采用Autodesk Inventor软件完成全参数化设计，首先对结构的两个核心组成部分进行独立草绘：针对大直径套筒主体，先绘制其轴向截面轮廓，通过旋转凸台特征生成套筒的基础筒体，再对筒体两端的限位凸缘进行尺寸约束，保证凸缘的外径、厚度与筒体的同轴度误差控制在建模精度允许范围内，同时对套筒的内孔表面进行公差预留设计，匹配后续装配场景下的销轴配合需求。针对连接耳板部分，先绘制耳板的平面轮廓，通过拉伸特征生成单块耳板的基础实体，再对耳板上的两个铰接孔进行位置约束，保证两孔的中心距与套筒外径、配套销轴的尺寸形成精准配合，随后通过镜像特征生成对称的另一块耳板，将耳板与套筒主体进行布尔合并，形成一体化的链节主体结构，最后单独建模配套的铰接销轴，对销轴的轴肩、端部限位孔进行细节刻画，完成单个链节的全部零件建模。材质与渲染阶段，为整体结构赋予抛光合金钢材质，调整材质的金属反射率、粗糙度参数，模拟机械加工后金属零件的真实表面质感，在渲染环境中添加三点式布光，通过主光源勾勒结构的轮廓棱线，辅助光源消除零件铰接缝隙处的死黑区域，背光源提升金属材质的通透反光效果，同时开启环境光遮蔽效果，强化套筒与耳板连接位置、铰接孔内壁的结构层次感，让整体渲染效果贴近工业零部件的实物展示效果。结构设计上，该作品还原了链节类零件的核心运动逻辑：大直径套筒可作为与链轮轮齿啮合的承载部位，两块平行耳板用于衔接相邻链节，铰接销轴穿入耳板端部的孔位后，可实现相邻链节之间的相对转动，满足链传动过程中弯折、循环运动的功能需求，建模过程中对所有配合面进行了间隙校验，保证铰接部位的转动自由度不受实体干涉影响，同时对零件的所有棱边添加了符合机械加工规范的倒角特征，避免锐边结构的出现，让模型既满足运动仿真的结构合理性，也符合实际机械加工的工艺要求。
