轻量化通用电气飞机发动机支架结构设计

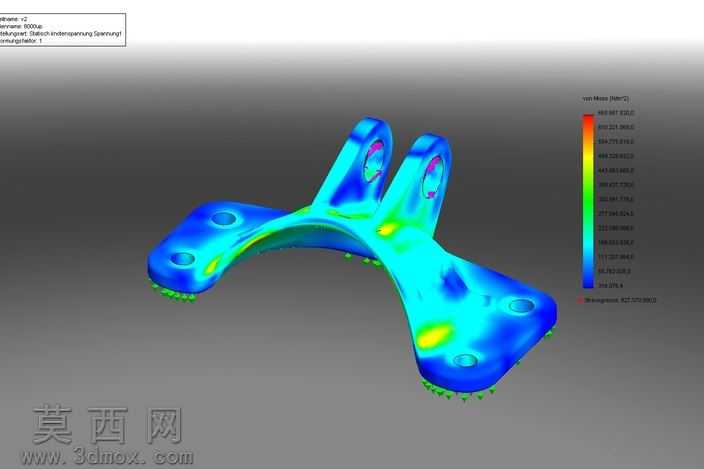

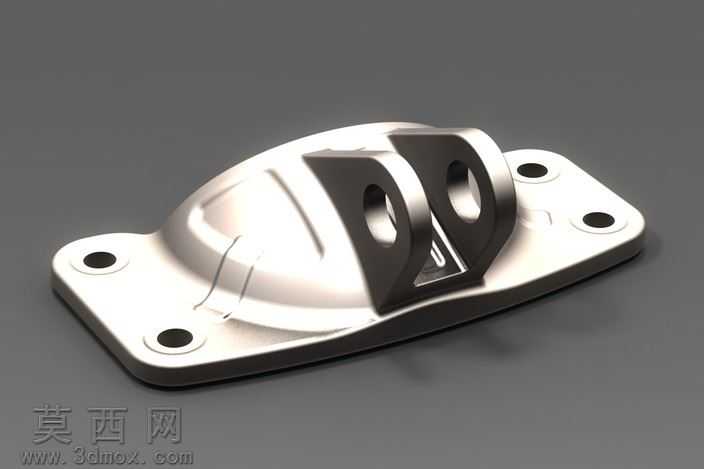

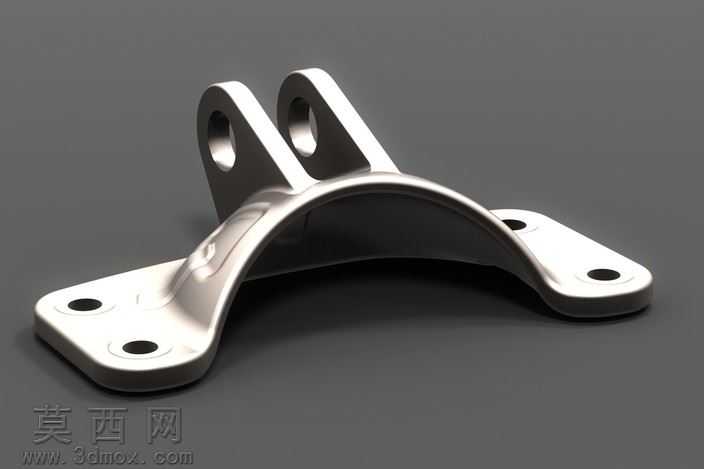

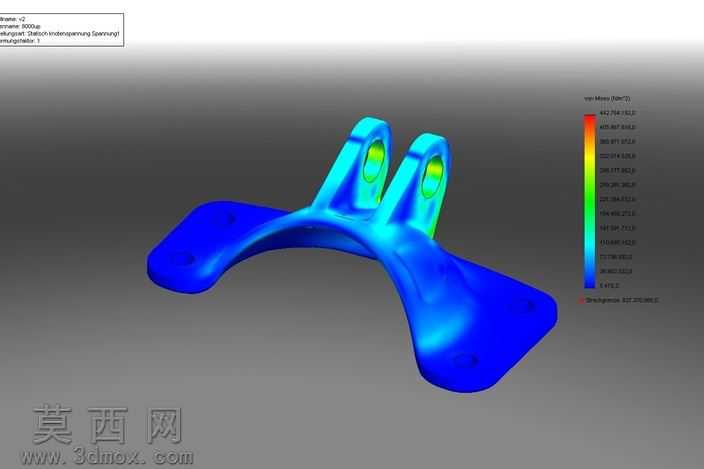

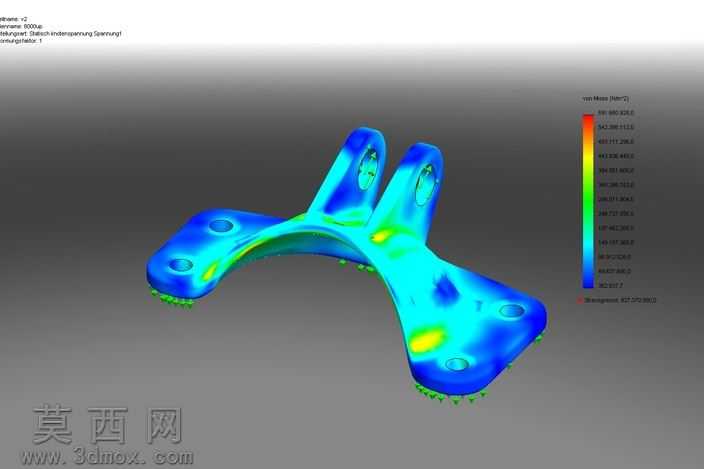

本作品为面向航空应用场景的发动机支架三维建模设计，建模过程围绕结构性能与减重目标展开，首先基于原始支架的安装接口、载荷承载需求完成基准特征搭建，精准还原支架与发动机、机身连接的安装孔位尺寸，保证接口的适配性。建模阶段采用参数化特征构建方式，先绘制支架底部安装翼板的二维草图，通过拉伸特征生成基础板体，对安装孔位置进行沉头结构处理，保证紧固件安装后表面齐平无凸起；中部拱形承载段采用扫掠特征生成主体轮廓，结合航空零部件的载荷分布路径，对拱形过渡区域做圆角优化，避免应力集中问题；上部两个连接耳片通过凸台拉伸生成，对耳片内孔做同轴度约束，保证与对接部件的装配精度。材质设定选用航空常用高强度铝合金材质，渲染阶段采用金属磨砂质感材质，调整环境光与反射参数，还原金属零件的真实表面质感，通过光影对比凸显支架的曲面过渡与结构细节，清晰展示各部位的厚度变化与连接结构。设计核心思路为在满足结构强度、刚度要求的前提下实现极致减重，通过拓扑优化思路重构支架的材料分布，去除非承载区域的冗余材料，对拱形主体的壁厚做均匀化处理，在应力集中区域保留足够的材料厚度，非主要承载的翼板区域做局部减薄，最终实现减重76.41%的优化效果，原始支架重量为2.05167公斤，优化后的支架重量仅为0.48404公斤，大幅降低航空部件的自重，提升飞行器的载荷效率。建模过程中对所有过渡棱边做圆角处理，既消除加工过程中的锐边隐患，也进一步优化结构的应力分布，避免长期交变载荷下出现疲劳断裂问题；各安装孔的位置度、同轴度均按照航空零部件的装配公差要求做约束，保证模型可直接用于后续的工程分析与加工参考，整体结构兼顾承载性能与轻量化需求，适配航空发动机支架的使用工况。
