金属齿轮造型纪念奖杯结构设计

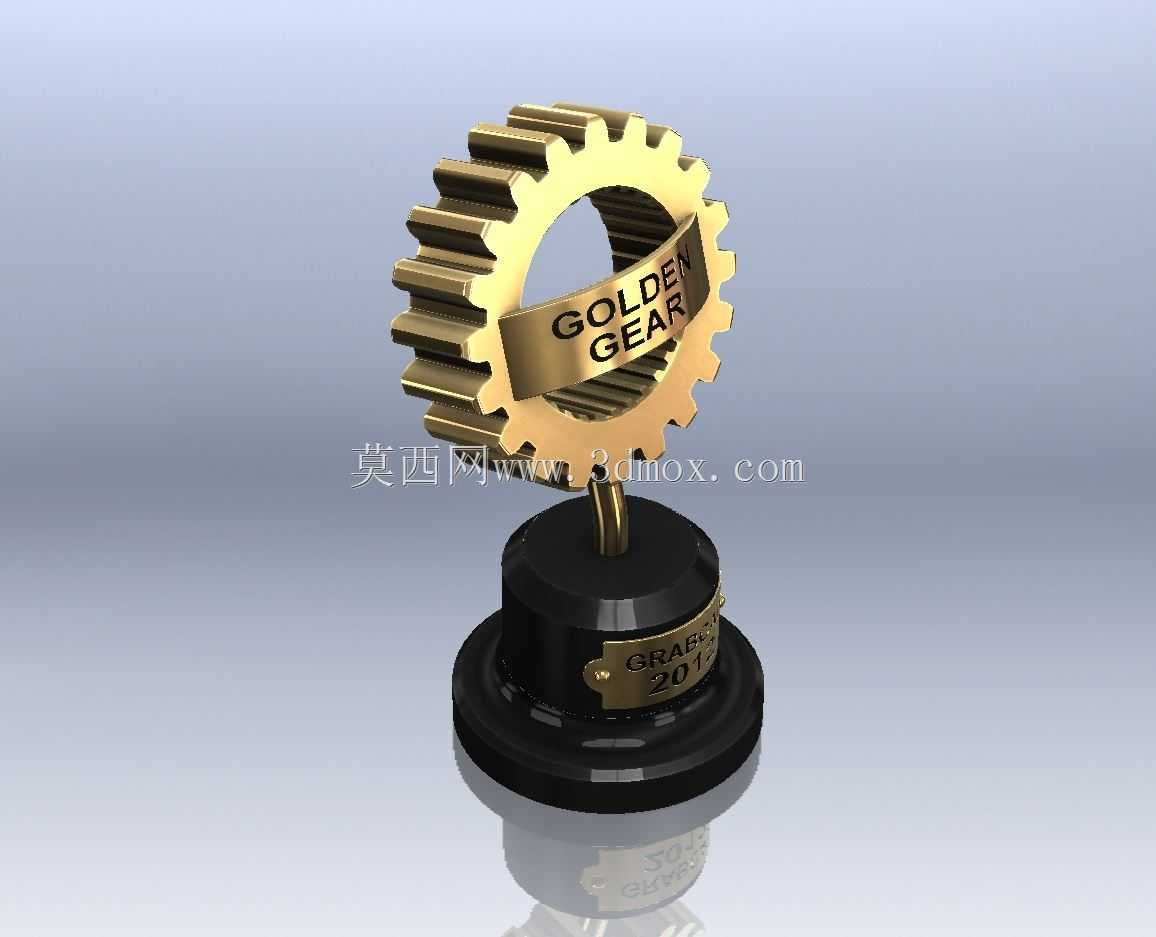

　　这款齿轮造型的纪念摆件，核心设计元素取自机械传动领域最具代表性的齿轮构件，整体将工业符号与荣誉纪念属性做了融合。从实际应用场景来看，这类摆件多用于机械行业赛事颁奖、企业技术功勋表彰、工业主题展会纪念等场合，放置在办公桌面、展厅展柜时，既能传递工业领域的专业属性，也能作为荣誉载体承载纪念意义。

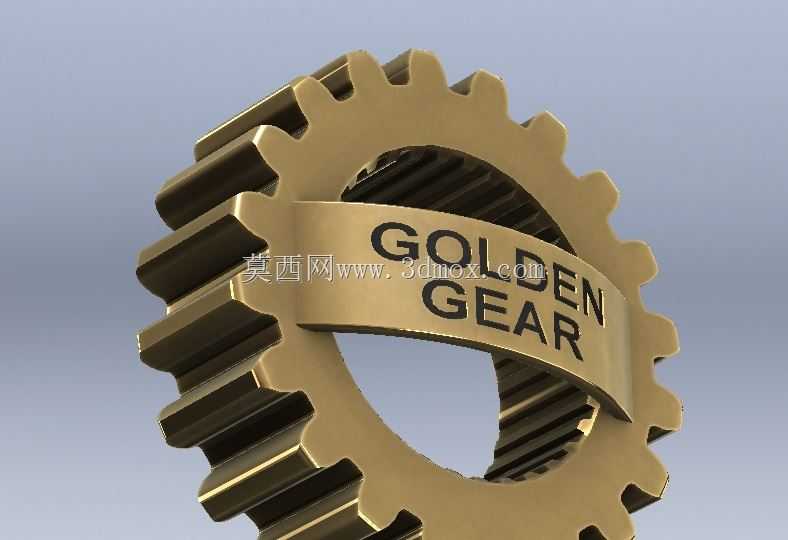

　　从结构设计思路来看，上部的齿轮主体采用标准渐开线圆柱直齿的齿形轮廓做基础，没有做夸张的齿形变形，保证了齿轮元素的识别度，齿顶圆、齿根圆的过渡圆角做了放大处理，避免锐边带来的磕碰风险，也更适配摆件的装饰属性。齿轮中部的环形区域做了内凹设计，预留的标识带区域可以蚀刻活动名称、获奖主体等纪念信息，标识带采用环绕式布局，和齿轮的回转属性相契合，不会破坏齿轮整体的轮廓完整性。齿轮下方的支撑柱采用细颈式设计，直径控制在齿轮内孔直径的三分之一左右，既保证了上部齿轮的支撑稳定性，也通过粗细对比凸显上部齿轮主体的视觉重心，支撑柱和齿轮内孔采用过盈配合的连接方式，不需要额外紧固件就能保证连接强度，装配工序简单。

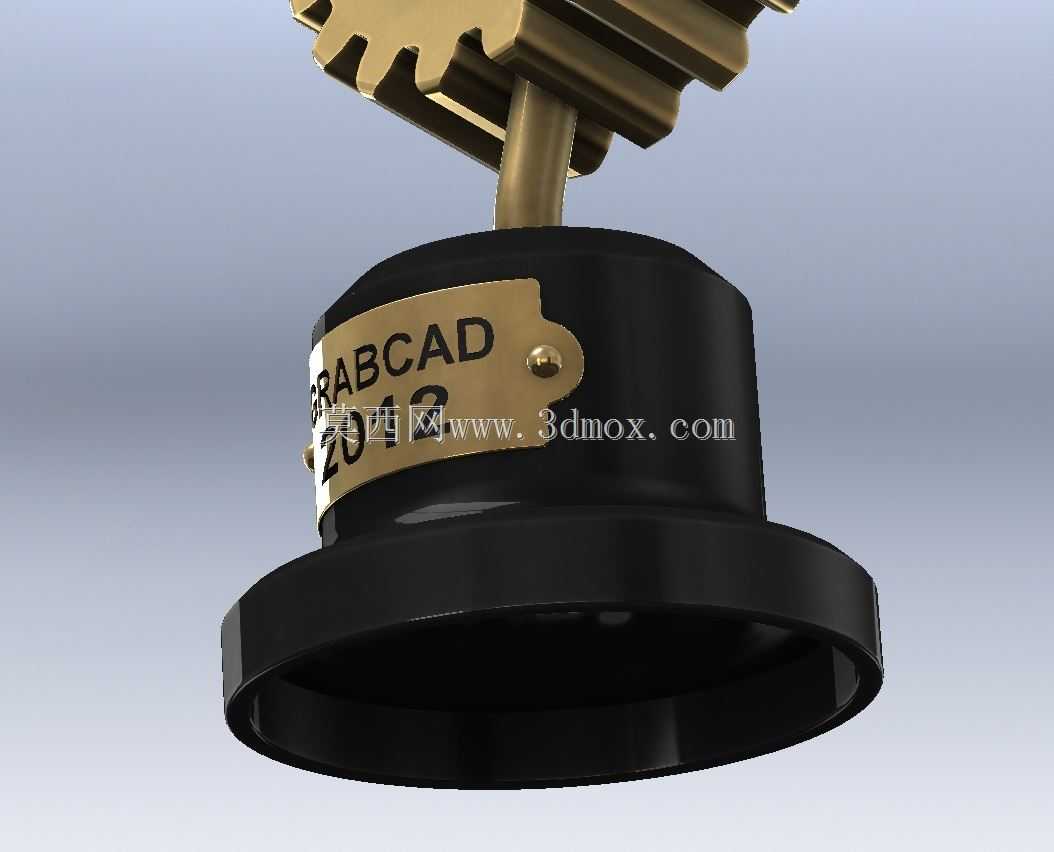

　　下部的底座采用双层阶梯式圆柱结构，上层底座直径略小于齿轮齿顶圆直径，下层底座直径比上层大出四分之一，整体重心落在下层底座的中心区域，保证摆件放置在水平台面时的抗倾覆能力，按照常规桌面摆件的尺寸边界推算，整体高度控制在180-220mm区间，下层底座直径控制在80-100mm，占用桌面面积小，不会和常规的办公文具、展示物件产生空间干涉。底座上层侧面同样预留了小型标识牌的安装位，可以补充镌刻年份、奖项等级等补充信息，标识牌采用嵌入式安装，表面和底座外圆弧面齐平，不会出现突出的刮擦结构。

　　从功能特性来看，整体结构没有活动构件，属于静态展示类摆件，所有外露的棱边都做了R1-R2的圆角处理，即使日常拿取挪动也不会划伤手部。上部齿轮构件如果采用金属材质加工，可以做抛光镀金的表面处理，呈现金属光泽质感，底座部分可以采用黑色硬质工程塑料或者烤漆金属材质，通过色彩对比凸显上部金色齿轮的视觉效果，两种材质的搭配也能降低整体重量，拿取时不会过于沉重。如果采用3D打印工艺制作样件，齿轮部分的齿形精度可以控制在±0.1mm，不需要额外做支撑结构就能打印出完整的齿形，后期表面处理工序简单。

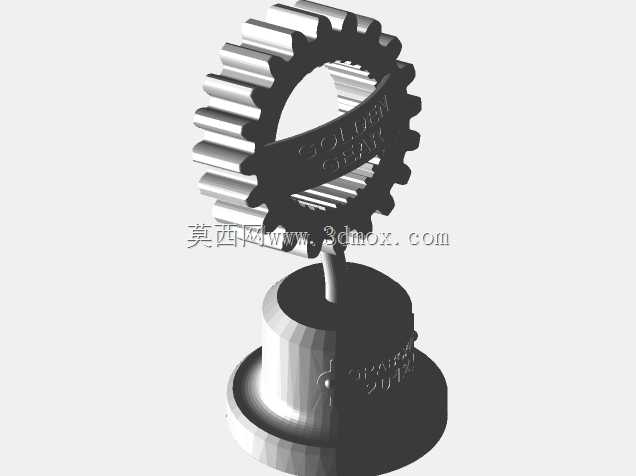

　　在实际建模过程中，齿形部分可以通过方程式驱动的曲线生成标准渐开线轮廓，阵列齿形时保证齿距均匀，不会出现齿形错位的问题，中部的标识带区域采用包覆特征做文字蚀刻的预留位，不需要额外拆分零件就能完成标识区域的结构设计。支撑柱和上下两部分的连接位置都做了0.5mm的倒角过渡，避免装配时出现应力集中的问题，底座的双层阶梯结构采用旋转凸台特征一次成型，底部做了1mm深度的内凹设计，即使放置面存在轻微不平整，也能保证摆件放置平稳，不会出现晃动的情况。整体结构的壁厚控制均匀，金属加工时不会出现壁厚差过大导致的铸造缺陷，塑料注塑加工时也能保证熔体填充顺畅，不会出现缩痕、缺料等问题。
