可导入Matlab仿真的多色机械执行机构

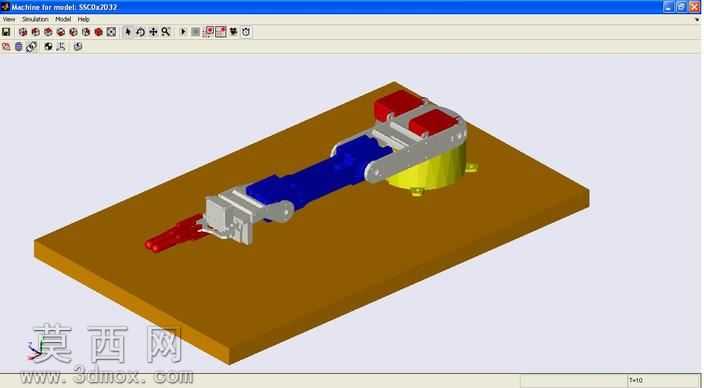

本机械执行机构三维模型采用模块化建模思路完成搭建，整体以棕色安装平板作为承载基座，所有功能构件均按照实际装配约束关系完成定位，可直接导入Matlab/SimMechanics环境开展运动学与动力学仿真验证。建模过程中严格遵循机械设计的尺寸配合规范，对每个零件的特征进行精细化构建：基座部分采用实体拉伸特征完成，表面预留对应安装孔位，保证构件安装的定位精度；黄色回转支撑构件作为动力输出的承载基座，建模时还原了底部安装凸台、定位孔等细节特征，表面赋予哑光金属黄材质，清晰区分功能分区；蓝色长条形连接臂作为主传动构件，采用等截面拉伸结合端部切除特征构建，两端预留铰接配合位，表面赋予深蓝色工程塑料材质，直观区分传动段与其他功能段；银灰色铰接构件采用多特征组合建模，还原了销轴连接位、卡扣结构等细节，表面赋予亮银色金属材质，体现铰接部件的金属加工属性；红色端部执行件与顶部功能块采用醒目的红色材质区分，建模时还原了端部工作头的轮廓特征，保证仿真过程中可清晰识别执行端的运动轨迹。模型装配阶段完全按照实际机械的运动约束添加配合关系，回转支撑与基座之间添加旋转副约束，连接臂与铰接件之间添加铰接副约束，端部执行件与连接臂之间添加对应运动副，所有约束关系符合实际机构的运动逻辑，无过约束或欠约束问题，导入仿真环境后可直接添加驱动参数开展运动分析。材质渲染阶段针对不同零件的功能属性匹配对应材质效果，金属构件添加轻微反光与粗糙度参数，模拟实际机加工金属的表面质感，塑料构件添加哑光漫反射参数，还原工程塑料的视觉特征，基座采用棕色哑光材质模拟木质或绝缘安装板的效果，整体色彩区分明确，既方便装配过程中的零件识别，也能在仿真演示时清晰展示各构件的相对运动关系。模型导出时已完成坐标对齐与干涉检查，所有零件之间无静态干涉，运动行程范围内无动态干涉，配套导出的文件可直接被仿真环境识别读取，无需额外进行模型修复或格式转换，能够帮助使用者快速搭建机械系统仿真框架，验证机构的运动行程、受力特性等核心参数，大幅缩短从机械建模到仿真分析的流程周期。
