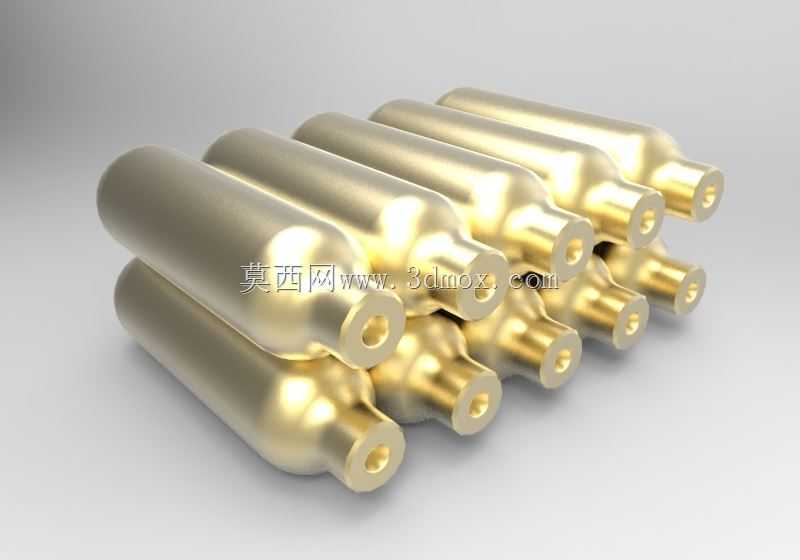

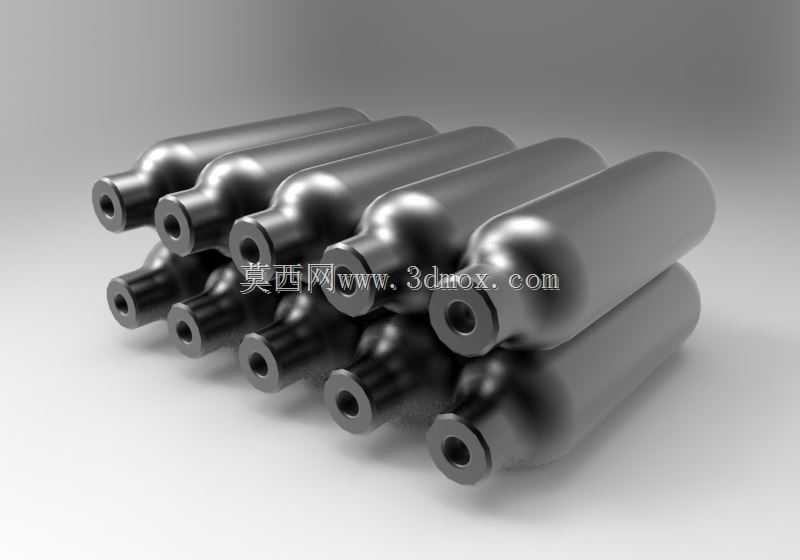

高压小型储气瓶组结构三维设计

　　这类小型高压气瓶在工业场景里的应用覆盖范围极广，从便携气动工具的动力气源配套，到小型特种装备的高压储气单元，再到实验室精密气路的缓冲储气瓶组，都能见到同结构产品的身影。不同于大型工业立式储气罐，这类小容积气瓶的设计核心首先要平衡壁厚与自重的关系，毕竟多数应用场景下，这类气瓶需要随配套设备移动，或是成组紧凑排布在狭小的设备舱内部，过重的瓶体不仅会增加配套设备的整体负载，还会挤占其他功能部件的安装空间。从结构设计逻辑来看，瓶体采用整体冷拉伸成型的金属坯体加工思路，瓶口位置做加厚收口处理，螺纹连接部位预留足够的啮合长度，保证和瓶阀装配后，在额定工作压力下不会出现密封失效或是螺纹脱扣的问题。瓶身的圆弧过渡区域没有采用生硬的直角转折，

　　而是通过连续的变曲率曲面衔接瓶肩、瓶身与瓶底，这个设计细节主要是为了规避应力集中问题——高压容器在反复充放气的过程中，应力集中区域很容易出现疲劳裂纹，连续的曲面过渡可以让瓶壁承受的内应力均匀分散到整个筒体区域，不会在局部位置出现应力峰值。成组排布的设计思路也贴合实际使用需求，单只气瓶的储气量有限，通过多瓶并联的方式可以在不增加单瓶长度与直径的前提下，提升整体储气容量，同时排布时瓶与瓶之间预留均匀的间隙，既可以保证充气、放气过程中瓶体的散热空间，也能给后续的固定抱箍安装留出操作余量。从安装边界来看，单瓶的外径控制在常规气动配套件的适配范围内，瓶身的圆柱段长度可以根据不同的储气量需求做等比例调整，

　　瓶口的连接螺纹统一采用通用的气瓶阀连接规格，不需要额外做转接接头就能和市面上主流的减压阀、充气接头适配。瓶底的收口结构做了平置支撑设计，单瓶直立放置时可以保持稳定，不需要额外的底座支撑，成组安装时可以通过标准的金属抱箍沿瓶身圆柱段固定，固定点位避开瓶肩与瓶底的圆弧过渡区，避免固定件的夹紧力影响曲面区域的应力分布。在功能特性上，这类气瓶的额定工作压力覆盖常规高压气动系统的压力区间，瓶体内壁做光滑钝化处理，减少气体流动时的阻力，同时也避免内壁的粗糙纹路残留杂质，影响输出气体的洁净度，对于部分需要充装高纯气体的应用场景，内壁还可以做镀层处理来提升气体兼容性。设计过程中需要重点校核的几个参数包括瓶壁的最小壁厚，要结合材料的抗拉强度、

　　屈服强度以及安全系数，计算出满足水压试验压力要求的最小厚度，同时还要预留足够的腐蚀余量，应对长期使用过程中可能出现的内壁氧化、外壁锈蚀问题；瓶口的密封面角度要和瓶阀的密封垫角度完全匹配，保证金属与非金属密封件压紧后可以实现线密封，杜绝高压下的微泄漏问题；瓶体的直线度公差控制在合理范围内，避免成组安装时因为瓶身弯曲导致固定件受力不均，或是对接管路时出现别劲的问题。实际选型配套时，这类气瓶的安装空间只需要考虑瓶体本身的外形尺寸加上连接阀件的高度，不需要预留额外的检修操作空间，因为瓶体本身没有运动部件，日常使用只需要定期检查瓶口密封情况与瓶身外观即可，成组布置时可以根据设备的内部空间调整排布方式，既可以排成单排横向固定，也可以排成多层矩阵式排布，最大化利用设备内部的闲置空间。不同于焊接结构的储气容器，整体成型的瓶体没有焊缝，也就不存在焊缝区域的探伤检测需求，长期使用的可靠性更高，不会因为焊缝缺陷导致突发的泄漏问题，对于移动类的气动设备来说，这种结构的抗冲击性能也更优，在设备移动过程中产生的振动、轻微磕碰都不会导致瓶体结构损坏。
