医疗手术辅助用立式螺旋调节夹钳结构

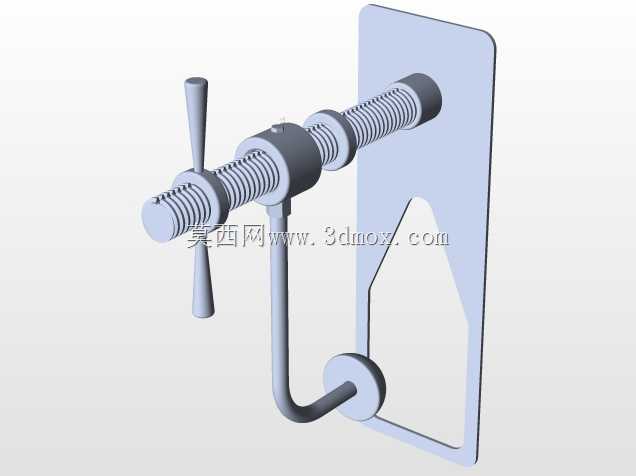

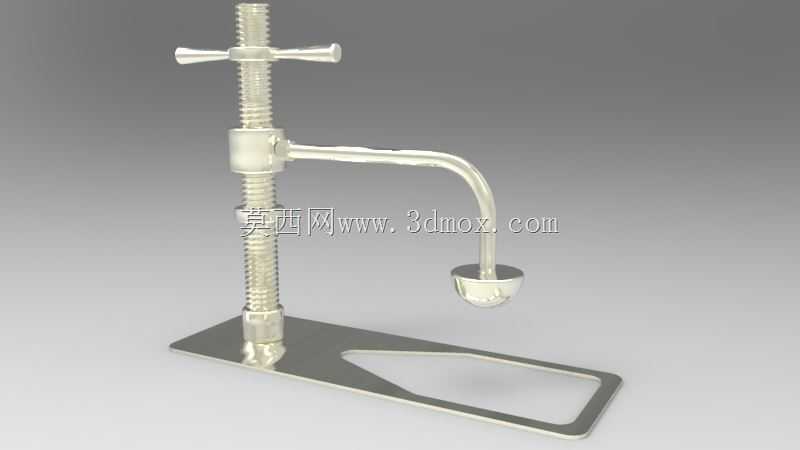

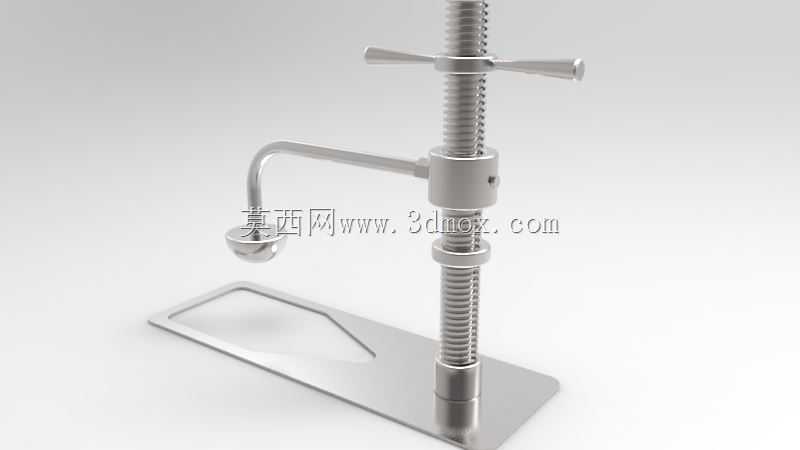

　　这款立式夹钳主要面向临床外科手术场景中的术野辅助固定需求，区别于普通台钳的大夹持力设计，其核心功能是在手术操作过程中，对柔性手术器械、引流管路、术区牵拉组件进行稳定的低位固定，避免管路移位、牵拉受力过大造成的术区组织损伤，同时释放医护人员的手持操作空间，适配常规手术床旁、无菌操作台面的安装使用场景。从结构设计逻辑来看，整体采用立式单立柱螺旋传动方案，底部为一体化冲压成型的平板式安装基座，基座平面开设异形定位槽，既可以通过压板直接固定在平整的手术台边缘，也能配合无菌手术铺单的压边结构实现快速无工具放置，基座与立柱衔接处采用过盈压装配合，避免立柱受侧向力时出现晃动偏移，基座的边缘做了全周R3圆角处理，

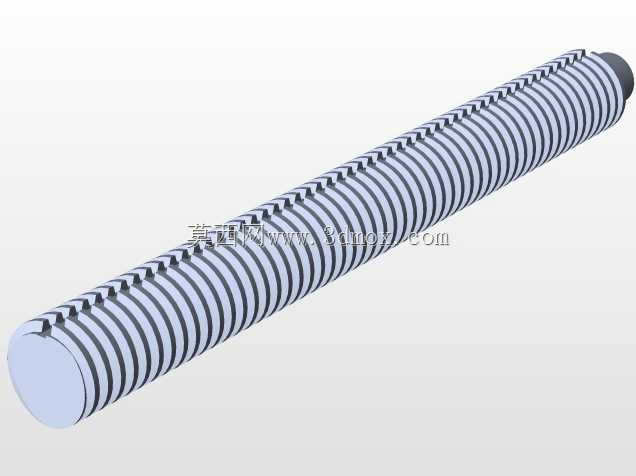

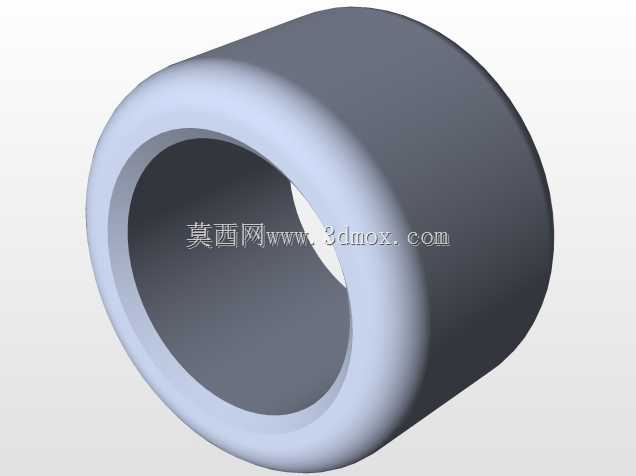

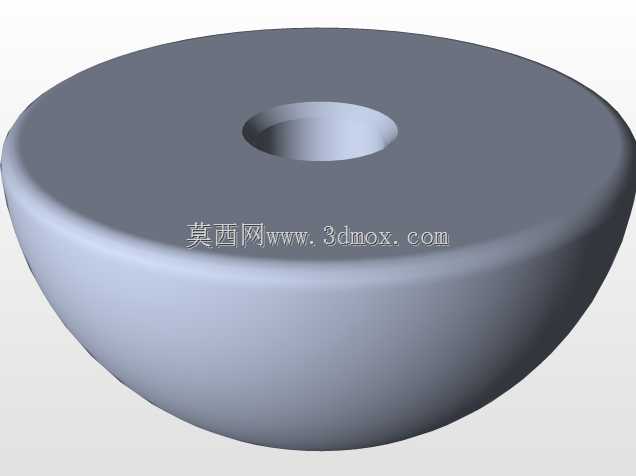

　　防止尖锐边角刮破无菌手术单或者划伤医护人员手部。立柱部分采用梯形传动螺杆结构，相比普通三角螺纹，梯形螺纹的传动自锁性更好，在调节到指定高度后不会因为夹持端的负载出现自动下滑，螺杆表面做了镜面抛光处理，降低调节时的转动阻尼，同时光滑表面更易进行术前高温高压消毒处理，不会残留消毒死角。螺杆上配套的十字形调节手轮采用对称式翼型结构，医护人员佩戴无菌乳胶手套时也能轻松施力转动，不需要额外借助工具，手轮与螺杆的配合处设置了聚四氟乙烯耐磨衬套，长期反复调节也不会出现金属磨屑脱落，满足医疗场景的洁净使用要求。夹持臂部分采用弯管式悬臂结构，悬臂从立柱滑套处水平延伸后向下弯折，末端设置球面压头，压头与悬臂之间采用球铰连接，

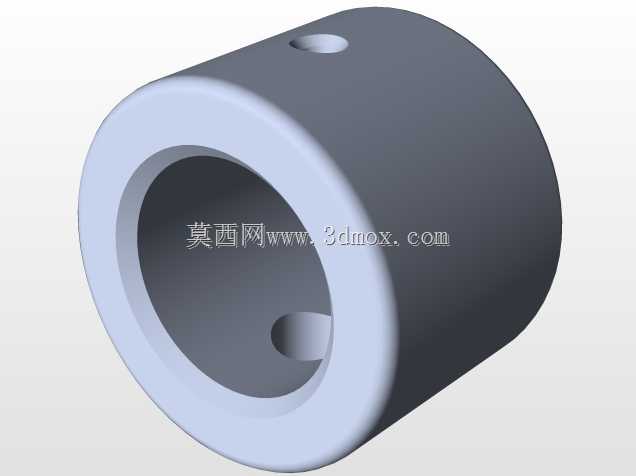

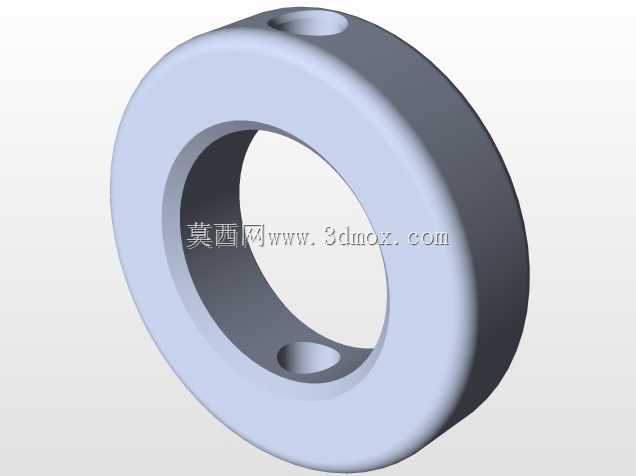

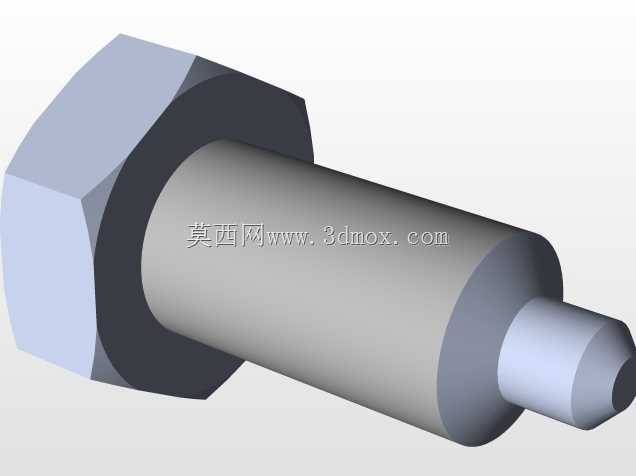

　　在夹持不同外形的被固定物件时，压头可以自适应贴合被夹持物表面，不会出现硬接触造成的管路压闭或者器械表面损伤。立柱上的滑套采用侧向紧定螺钉锁定结构，当滑套沿立柱调整到合适高度后，拧紧侧面的滚花紧定螺钉即可锁定悬臂位置，配合螺杆的上下调节，可以实现150毫米范围内的高度连续调整，悬臂的水平延伸长度为120毫米，能够覆盖台面上大部分操作区域的固定需求，不会因为延伸长度过短造成固定位置受限，也不会因为过长导致悬臂受力后出现下挠变形。从安装边界尺寸来看，底部基座的整体长宽尺寸为180毫米×100毫米，厚度为3毫米，放置在台面上时不会占用过多操作空间，整体立式结构的最大高度为320毫米，调节到最低位置时整体高度为170毫米，

　　能够适配不同手术体位下的固定高度需求，整体所有外露零部件均采用304医用不锈钢材质制作，表面经过电解抛光处理，耐受反复的高温高压消毒、医用酒精擦拭腐蚀，不会出现生锈、镀层脱落的问题。在实际临床使用中，这款夹钳可以配合不同的夹持接头拓展使用功能，比如更换成管路夹头可以固定术中的输液管路、吸引管路，更换成牵开组件固定头可以辅助术区软组织的牵拉暴露，相比传统的手持固定方式，能够长时间保持稳定的固定位置，降低医护人员的长时间操作疲劳，同时螺旋调节的进给量可以精准控制，夹持力可以根据被固定物件的材质灵活调整，不会出现夹持力过大损坏器械或者夹持力过小固定失效的问题。设计过程中特意规避了所有的内部存液空腔，所有零部件的衔接缝隙都做了密封焊接处理，消毒后不会有消毒液体残留在结构内部，避免术中积液渗漏造成的术区污染，所有的操作部件都采用无尖锐棱角的圆滑过渡设计，在无菌操作过程中不会勾刮手术衣或者无菌铺单，减少术中无菌屏障破坏的风险。
