工业设备支撑用方管焊接框架结构

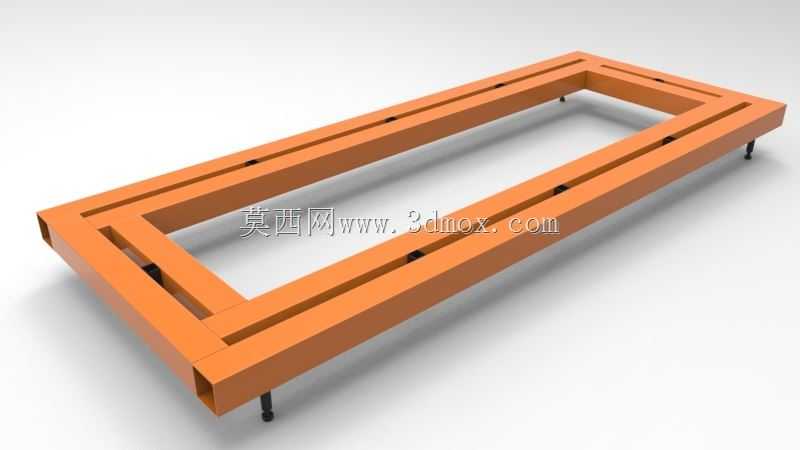

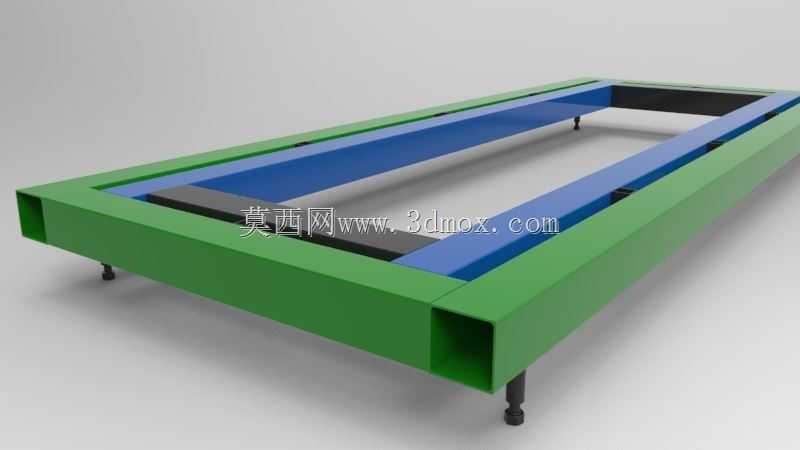

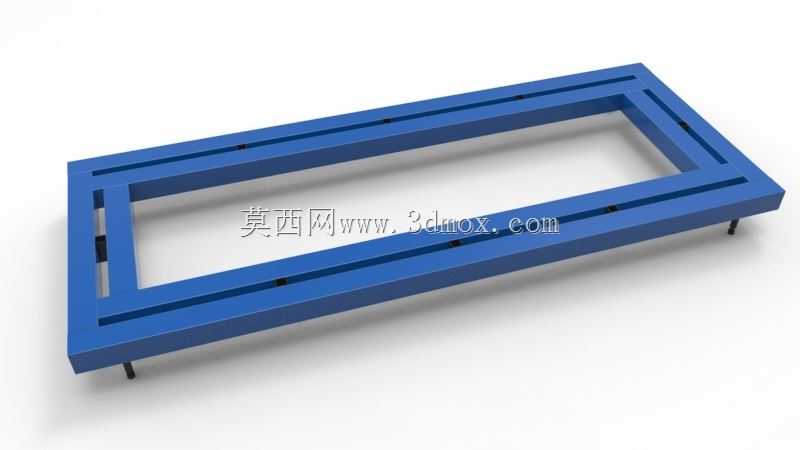

　　该框架结构作为工业生产场景中各类中小型加工、检测、装配类设备的基础承载构件，主要承担设备上部功能模组的重量承载、运行精度保持以及外部载荷传导的核心作用，常见于小型输送线体、单机自动化工作站、非标专机的底部支撑环节，在电子零部件装配、小型五金件加工、实验室检测设备布设等场景中均有广泛适配空间。从结构设计逻辑来看，整体采用矩形方管作为主受力梁，通过拼焊形成闭合的矩形外框结构，这种选型思路充分利用了方管截面抗弯模量高、两个方向受力特性均衡的特点，相比同重量的角钢、槽钢焊接框架，能够在承受偏载、动态冲击载荷时具备更好的抗扭、抗变形能力，避免设备运行过程中因机架形变导致上部运动部件卡滞、精度偏移的问题。框架内侧设置的纵向加强梁，并非等距排布，

　　而是根据上部设备常见的载荷分布点位做了位置优化，对应动力模组、重型执行机构的安装位置下方额外布置支撑筋，将集中载荷快速分散到两侧主边梁上，再通过底部的可调支脚传递到安装地面，减少局部应力集中导致的焊缝疲劳开裂风险。底部配置的可调式支撑脚，采用螺杆与橡胶减震垫组合的结构，一方面可以在地面不平整的安装场景下，通过调节螺杆伸出长度快速将框架台面调整至水平状态，消除安装面平面度误差对设备运行的影响，另一方面橡胶垫能够阻隔设备运行产生的振动向地面传递，同时也能缓冲车间内其他重型设备运行带来的地面振动传导到机架上，提升上部设备运行的稳定性。框架的外边框采用整根方管弯折后拼焊的工艺处理，相比多段短管拼接的结构，减少了边角位置的焊缝数量，

　　既提升了框架整体的结构刚性，也让外表面更加平整，便于后续安装防护门板、线槽、拖链等外围辅件，侧边预留的方管端面可以根据实际使用需求加装端盖，避免车间内的切削液、粉尘进入管腔内部造成锈蚀，延长框架的整体使用寿命。在安装边界设计上，框架的整体宽度适配标准车间通道的设备布设要求，长度方向预留了足够的上部模组安装空间，支脚的安装位置向内收进一定距离，既保证了支撑稳定性，也避免了支脚突出框架边缘导致现场人员走动磕碰的问题，框架上表面的安装孔位采用通用化排布设计，能够适配多种标准规格的功能模组安装，无需二次打孔加工即可完成大部分常规设备的组装，降低现场安装的工作量。从实际使用角度出发，这种焊接框架在完成焊接加工后，会经过去应力退火处理，

　　消除焊接过程中产生的内应力，避免后续使用过程中出现缓慢的形变偏移，表面采用喷塑处理，相比普通喷漆具备更好的耐刮擦、耐腐蚀性能，能够适应车间内多油污、多粉尘的复杂使用环境，日常维护仅需擦拭表面即可保持整洁，无需额外的防腐保养作业。
