槽轮机构间歇传动轮结构设计

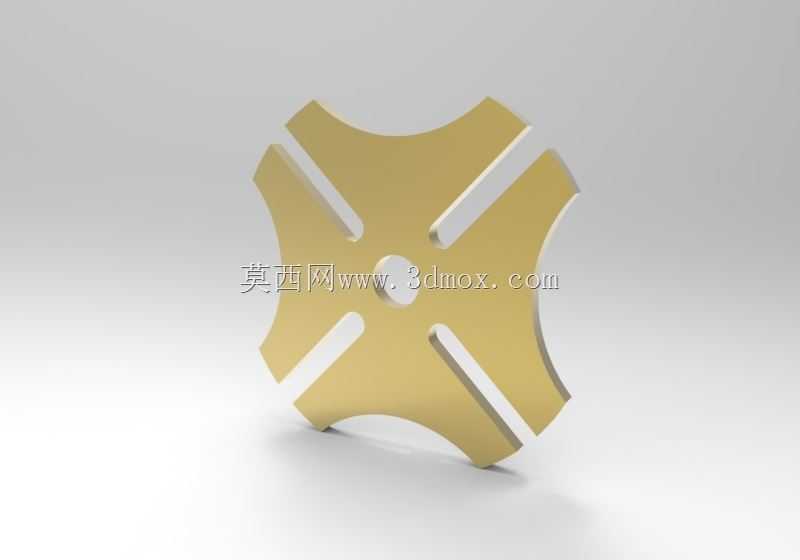

　　在自动化生产线的转位工位、包装机械的送料步进单元、机床的自动换刀转台这类需要周期性间歇动作的设备里，这类带径向槽的轮盘是槽轮机构的核心从动件，承担着把主动拨盘的连续回转转化为自身间歇转位的核心作用，和圆柱销拨盘、机架锁止弧配合，就能实现精准的步进分度，每一次转位对应一个工位的作业停留，在多工位装配、灌装、冲压设备里应用极广。从结构设计逻辑来看，这个轮盘采用四槽对称布局，对应主动拨盘每回转一周，从动槽轮完成90度的单次转位，分度精度由槽的侧面轮廓和中心安装孔的同轴度决定，轮盘外缘的内凹弧面是锁止弧，和主动拨盘上的凸弧锁止面配合，在槽轮处于停歇阶段时，能完全锁止轮盘的回转自由度，避免工位偏移，

　　不需要额外的制动结构就能保证停歇位置的稳定性。轮盘上的四个径向槽是驱动受力面，槽的宽度需要和主动拨盘的圆柱销直径做间隙配合，间隙量控制在0.02到0.05毫米之间，既保证圆柱销能顺利滑入滑出槽道，又不会因为间隙过大造成转位冲击和定位误差；槽道的走向沿轮盘径向分布，槽端做了微小的圆弧过渡，避免应力集中在槽根位置，承受拨盘圆柱销的冲击载荷时不会出现裂纹。中心的安装孔是和输出轴配合的基准，孔的公差带一般选H7级，和轴的k6公差形成过渡配合，通过键连接传递扭矩，安装孔的端面和轮盘基准面的垂直度需要控制在0.01毫米以内，避免轮盘安装后出现端面跳动，导致拨销和槽道卡滞、磨损加剧。轮盘的外轮廓除了锁止弧段，其余位置做了减重切削，

　　四个凸爪的外缘做了圆弧倒角，既减轻了轮盘自身的转动惯量，降低拨盘驱动时的冲击载荷，也避免轮盘转动时和周边的机架、拨盘结构发生运动干涉。从安装边界来看，这类四槽槽轮的中心距需要和主动拨盘的回转中心距严格匹配，中心距的误差不能超过0.03毫米，否则会出现锁止弧卡滞或者拨销无法顺利脱离槽道的问题；轮盘的厚度需要根据传递扭矩的大小选定，常规轻载工位用6到10毫米厚度的板材加工就能满足需求，重载转位场景可以适当增加厚度，同时在槽道侧面做淬火处理提升耐磨性。在实际选型适配的时候，需要先确认设备需要的工位数，四槽结构对应四工位间歇转位，如果是六工位、八工位设备就需要对应槽数的轮盘，同时核算槽轮的动停比，四槽结构的动停比是1:3，

　　也就是单次转位时间和停歇时间的比值，这个参数要匹配工位作业的时长需求，避免工位还没完成作业槽轮就开始转位。轮盘的材料一般选用45号钢做调质处理，表面硬度达到HB220-250就能满足常规使用需求，在高速间歇传动的场景下，可以选用40Cr材料做表面高频淬火，硬度达到HRC45-50，提升槽道和锁止弧面的耐磨性，延长机构的维护周期。建模的时候需要重点保证槽道侧面和中心孔的位置度，锁止弧的半径要和主动拨盘的锁止凸弧半径完全一致，弧面的圆心要和主动拨盘的回转中心重合，不然锁止阶段会出现间隙或者卡滞；四个槽道的角度等分误差要控制在弧分级别，不然会出现工位偏移，导致装配、加工位置不对。这类槽轮结构相比凸轮分度器成本更低，结构更简单，维护方便，在中低速、中等精度的间歇传动场景里性价比很高，不需要复杂的控制系统就能实现稳定的间歇动作，很多小型自动化设备的转位结构都会优先选用这类成熟的槽轮传动方案。
