悬浮桥结构多角度固定不锈钢电缆接头

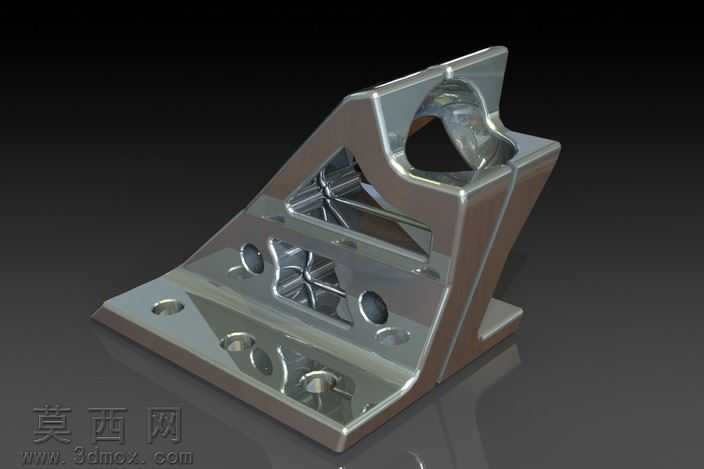

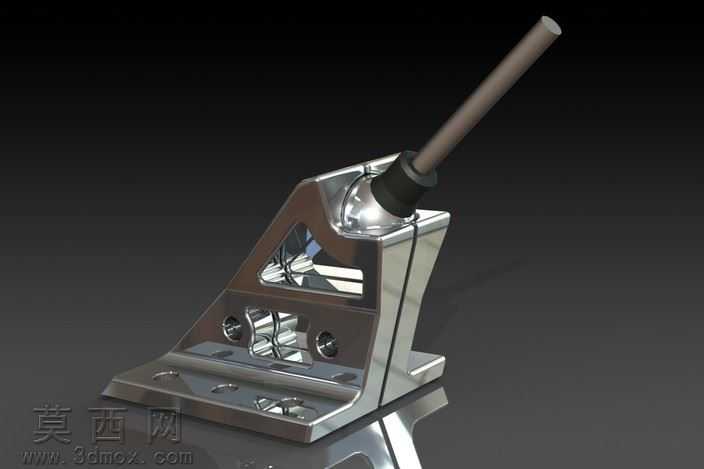

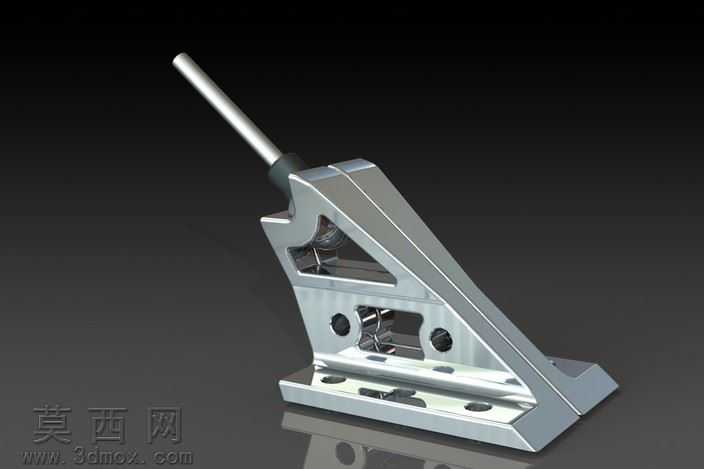

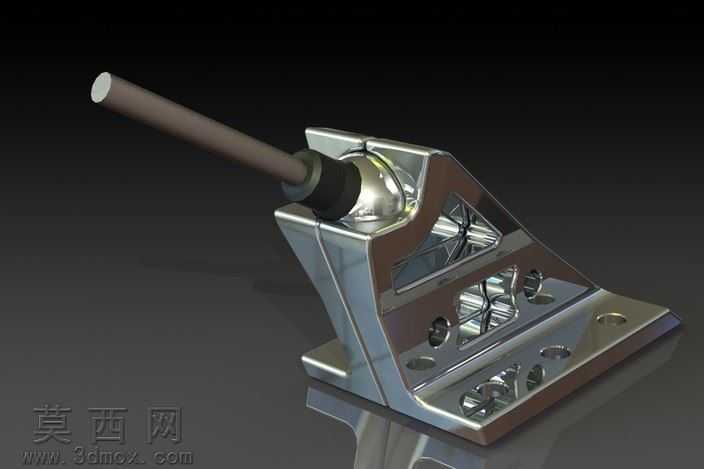

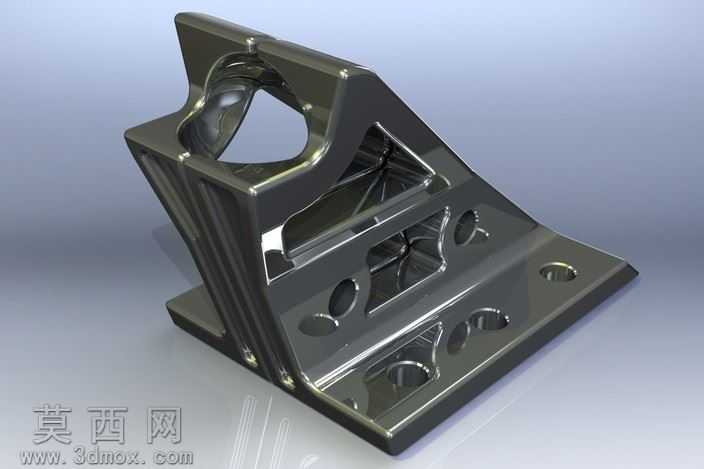

该作品为一款采用悬浮桥结构设计的不锈钢电缆固定接头，整体通过三维参数化建模完成全结构构建，建模过程中优先采用实体拉伸、切除、拔模、筋特征等基础建模命令搭建主体轮廓，针对安装面的固定孔位采用线性阵列与镜像命令保证孔位的位置精度，避免手动定位带来的尺寸偏差。主体支撑结构采用三角斜撑式的悬浮桥构型，建模时对支撑筋的厚度、过渡圆角做了参数化关联，可根据不同线缆的承重需求快速调整筋板尺寸，适配不同规格的电缆固定场景。材质设定上选用抛光不锈钢材质，在材质编辑器中调整金属反射率、粗糙度参数，模拟不锈钢金属件经过抛光处理后的高反光金属质感，渲染阶段采用三点布光方案，主光源从侧上方45度投射以凸显结构的棱边与曲面过渡，辅助光源补亮底部安装面的暗部细节，背光源勾勒零件的轮廓边缘，最终渲染效果清晰呈现零件的金属质感与结构细节。结构设计上，底部为带多个安装孔的平板安装基座，可通过螺栓将整体结构固定在设备安装面，上方的悬浮式抱合结构预留了大尺寸的线缆穿设空间，支撑区域设计了多组减重孔，在保证整体结构刚性的前提下降低零件自重，同时多角度的支撑面可以适配不同走向的电缆固定需求，避免线缆在布设过程中出现过度弯折损伤线芯的问题。设计思路围绕多场景线缆固定需求展开，摒弃传统单一方向的电缆固定结构，通过三角斜撑的悬浮构型实现不同角度的线缆承托与固定，所有棱边位置均做了圆角过渡处理，既避免金属锐边划伤线缆外皮，也能降低零件加工过程中的应力集中问题，提升零件的结构强度与使用寿命，整体结构紧凑，安装便捷，可广泛适配各类设备内部的线缆布设固定场景。
