三色T型手柄真空吸盘结构设计

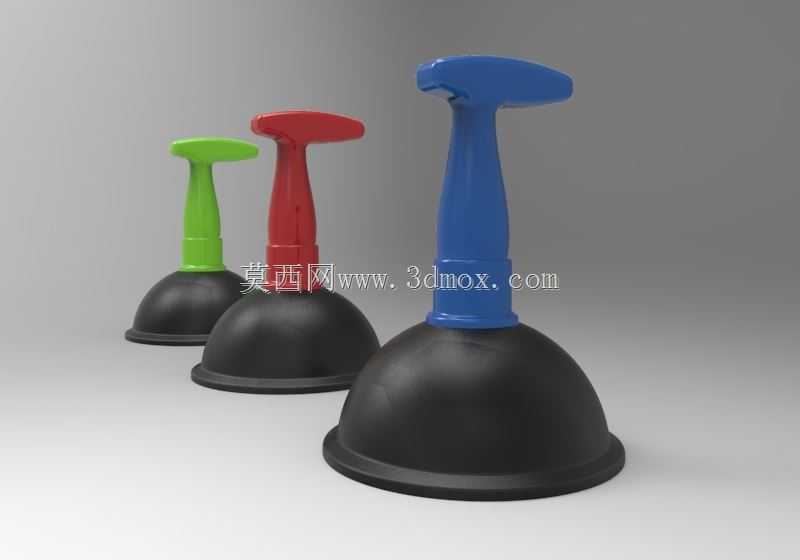

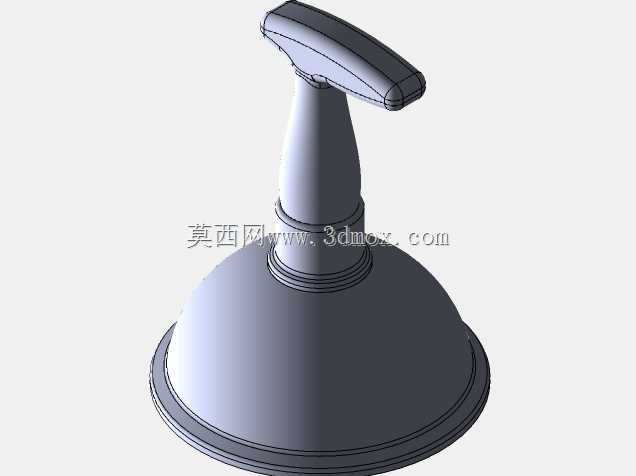

　　日常生产作业里，不少场景需要对表面平整光滑的物件做短距离移位、临时抬升操作，比如玻璃加工工位挪动裁切后的平板玻璃、电子组装车间拿取平整外壳面板、家装现场搬运瓷砖或镜面材料，这类物件表面硬度不高、边角易磕碰，用常规夹持工具容易夹伤表面，甚至因为夹持力分布不均造成板材碎裂，手动真空吸盘就是针对这类场景开发的简易操作工具。这款手动吸盘整体分为两个核心功能段，上部是供操作人员握持施力的T型手柄，下部是和被吸附表面接触形成密封腔的橡胶吸盘主体。手柄部分采用硬质工程塑料注塑成型，T型的横向握段做了圆弧过渡处理，握持时手掌受力均匀，不会因为持续施力产生硌手的不适感，纵向的连接段直接和下部橡胶吸盘的硬质骨架嵌合，连接位置做了周向的加强筋结构，

　　避免抬升物件时手柄和吸盘主体发生脱开断裂。下部的橡胶吸盘采用丁腈橡胶材质，邵氏硬度控制在适合形变的区间，接触被吸附表面时，只需要向下按压手柄，就能把吸盘内腔的空气完全排出，依靠外界大气压力让吸盘牢牢贴附在物件表面，吸盘的唇边部分做了薄边设计，即使被吸附表面存在极细微的不平整，唇边也能通过自身形变填补缝隙，保证密封腔的真空度不会快速流失，避免吸附过程中物件脱落。从设计逻辑上看，这款吸盘没有配置复杂的真空发生装置，完全依靠手动按压排出内腔空气形成负压，结构上没有易损的活动阀件，日常使用不需要频繁维护，只要保证橡胶唇边没有粘附硬质颗粒、没有出现开裂老化，就能稳定发挥吸附作用。外形尺寸上，三款不同配色的吸盘底座直径覆盖了常用的作业需求区间，

　　最小规格适合拿取面积较小的平板零件，最大规格可以提供足够的吸附力，满足单人搬运常规尺寸平板建材的载荷要求，整体高度控制在成年人单手握持舒适的范围，操作时手臂不需要过度弯曲或者抬升，长时间重复作业也能降低肢体疲劳感。安装边界方面，这款吸盘属于手持便携工具，不需要额外固定在设备机架上，作业时只需要保证被吸附的表面没有浮尘、水渍、油污，避免杂质破坏唇边的密封效果，按压时要让整个吸盘唇边完全贴合在物件表面，确认吸附牢固之后再施加抬升的力，移位过程中要保持吸盘和被吸附面垂直，不要侧向掰动手柄，防止唇边出现缝隙漏气。针对不同的作业场景，不同配色的手柄可以做功能区分，比如在无尘车间使用时，可以用不同颜色区分不同洁净等级区域使用的吸盘，

　　避免交叉污染，在建材搬运场景，也可以用颜色区分不同载荷等级的吸盘，让操作人员快速选到适配的工具，不需要反复核对规格标识。橡胶吸盘的骨架部分和手柄的连接采用过盈嵌合的结构，没有额外的金属紧固件，不会因为长期接触潮湿环境出现锈蚀问题，也不会因为紧固件松动导致结构失效，整体重量控制得比较轻，操作人员随身携带也不会增加过多负重，适合流动作业的场景使用。在结构细节处理上，手柄和橡胶吸盘的连接位置做了圆滑的过渡，没有突兀的棱角，即使操作过程中工具碰到被搬运物件的表面，也不会刮伤工件表面，符合这类表面防护要求高的作业场景需求。吸盘的底座边缘做了向上的翻边，当需要释放吸附力的时候，只需要掀起翻边让空气进入内腔，就能轻松取下吸盘，不需要硬撬，避免损伤吸盘唇边和被吸附物件的表面。
