折叠便携手持放大镜结构设计方案

　　日常现场检修作业里，不少需要近距离观测的场景都离不开手持放大工具，比如印刷行业核对套色网点精度、电子装配排查引脚虚焊、五金加工检视表面细纹缺陷、文玩藏品甄别纹理细节，这类场景对工具的便携性、防护性都有明确要求，这款折叠式手持放大镜的结构设计，正是针对这类零散近距离观测需求做的适配优化。

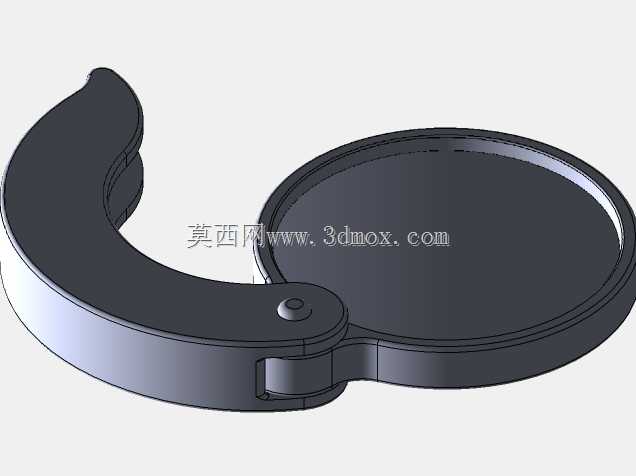

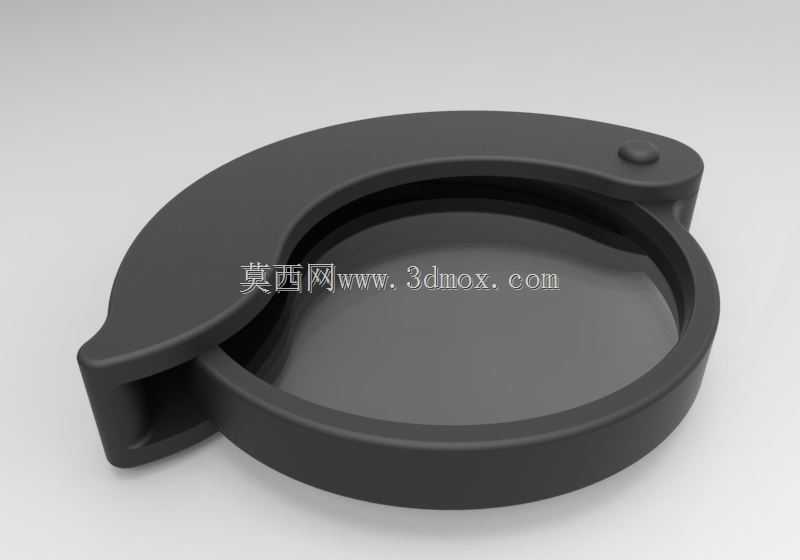

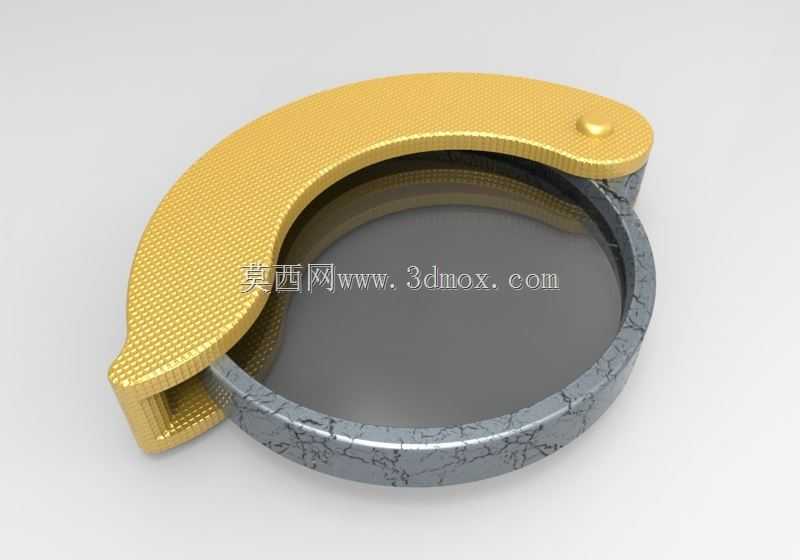

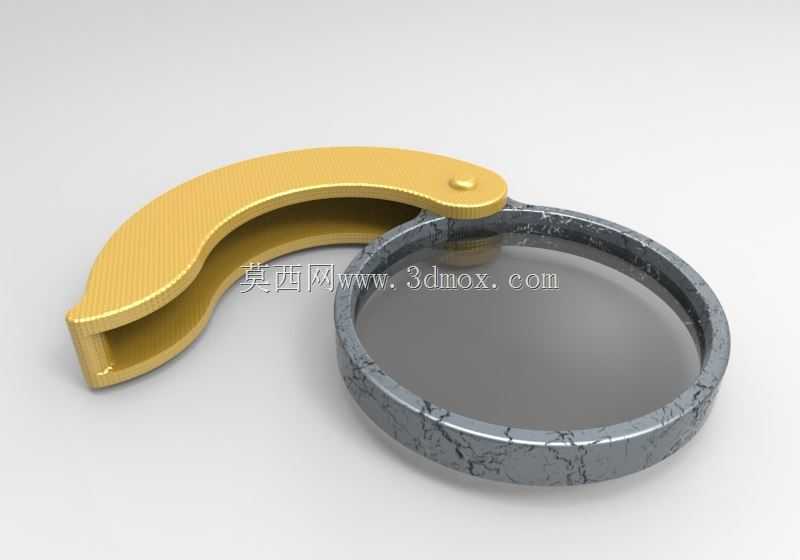

　　从实际使用的功能逻辑来看，这款产品没有采用传统直柄放大镜的固定结构，而是把握持手柄和镜片边框做成了铰接可折叠的形式，铰接位置做了阻尼限位结构，展开时手柄可以根据使用者的握持习惯调整到合适的支撑角度，不需要额外的锁紧操作就能保持姿态稳定，折叠之后手柄可以完全扣合在镜片边框的外侧，刚好覆盖整个镜片区域，相当于自带一体式防护盖，日常放在工具包、工作服口袋里的时候，不会因为和其他金属工具、钥匙之类的物件摩擦刮花镜片表面，也避免了镜片被硬物磕碰出现崩边的问题，相比额外配独立保护套的设计，减少了配件丢失的风险，收纳后的整体厚度不到20毫米，揣在口袋里不会有明显的硌坠感。

　　结构设计上，镜片边框采用了带防滑纹理的金属材质，边框内侧做了阶梯式的嵌槽，镜片从内侧装入之后通过压圈锁紧固定，嵌槽和镜片接触的位置预留了0.2毫米的缓冲间隙，填充了软性密封胶条，既可以避免金属硬接触挤压镜片造成应力开裂，也能阻挡日常使用中的灰尘、水渍从边框缝隙进到镜片内侧，减少清洁维护的频次。握持手柄的曲面是按照成年人手部握持的人机轮廓做的修型，手柄表面做了细密的滚花纹理，手上沾有少量切削液、印刷油墨的时候握持也不会打滑，手柄末端做了圆角过渡，长时间握持观测不会硌压掌心。铰接轴采用了不锈钢销轴，两端做了铆压封边，长期反复折叠开合也不会出现松脱、晃量过大的问题，铰接位置的阻尼力度经过调校，既可以在任意展开角度保持定位，又不需要用很大的力气就能调整角度，单手握持的时候用拇指就能完成开合操作。

　　从安装边界和尺寸适配的角度来说，这款放大镜的有效观测镜片直径为60毫米，属于手持观测的黄金尺寸区间，既不会因为镜片太小导致观测视野受限，需要频繁移动工具找观测位置，也不会因为镜片直径过大导致整体重量超标，长时间举持手臂容易产生酸胀感。展开状态下整体长度为120毫米，握持段的长度为55毫米，刚好适配成年人手掌的握持宽度，折叠之后整体外轮廓尺寸为70毫米×65毫米×18毫米，可以轻松放进大多数工装裤的侧袋、电工工具包的零散配件隔层里，不需要占用专门的工具收纳位。镜片采用高透光率的光学玻璃材质，表面做了防眩光硬化处理，在车间强光环境下观测也不会出现明显的反光干扰，3倍的放大倍率适配绝大多数近距离检视场景，不会因为倍率过高导致视野畸变、观测距离过近影响操作空间。

　　实际使用场景里，这款折叠放大镜可以覆盖多类作业需求：设备维保人员排查轴承表面的疲劳点蚀、密封件的细微裂纹时，不需要把零件拆下来拿到台式放大镜下观测，直接在设备旁就能完成检视；电子生产线的质检人员检查PCB板的焊接质量时，折叠状态可以直接挂在工牌挂绳上，随用随取；野外地质勘探作业时，折叠后的结构可以抵御背包里的颠簸磕碰，不需要额外做防护包装。和市面上常见的塑料外壳放大镜相比，金属结构的抗摔性能更好，从1.2米的工作台高度掉落到水泥地面上，边框不会出现开裂、铰接错位的问题，适合工业现场相对复杂的使用环境。

　　设计过程中也针对常见的使用痛点做了细节优化，比如镜片边框的外侧做了1.5毫米的凸起唇边，当放大镜不小心镜面朝下平放在工作台面上时，唇边会先接触台面，避免镜片直接和台面摩擦产生划痕；手柄的内侧做了和镜片边框匹配的定位凹槽，折叠扣合之后不会出现左右晃荡的情况，铰接位置预留了微小的旷量，在低温环境下金属件出现轻微冷缩的时候，也不会出现开合卡滞的问题。整体结构没有多余的复杂零件，全结构只有边框、镜片、压圈、手柄、铰接轴五个核心部件，后期维护的时候只需要拧下压圈就能更换镜片，不需要复杂的专用工具，日常使用的维护成本很低。
