家用塑料挂衣钩结构三维设计模型

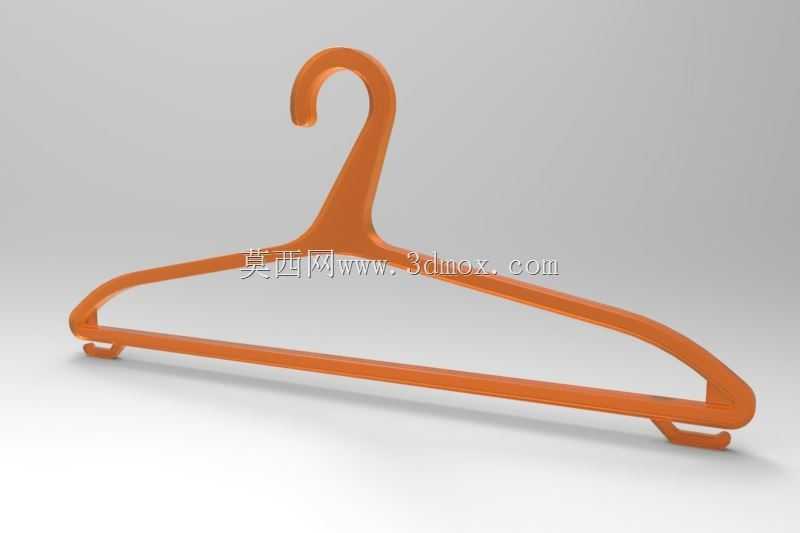

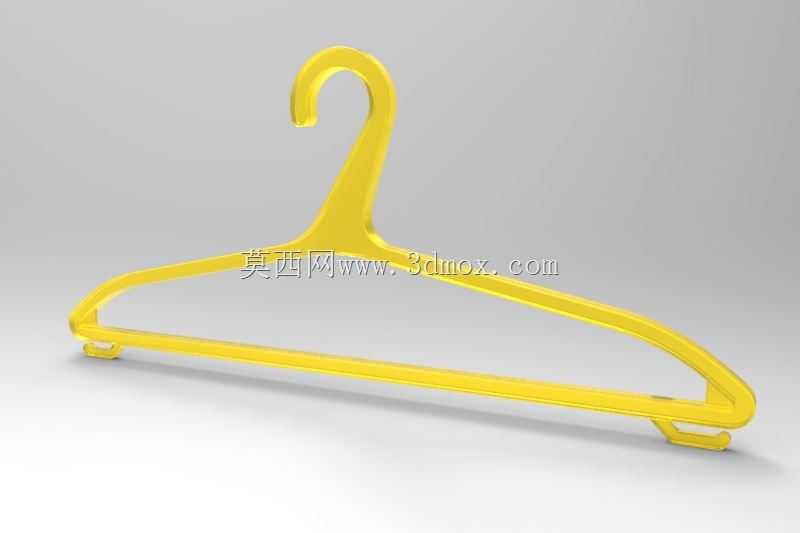

　　日常家居场景中，衣物悬挂收纳是衣柜、阳台晾晒区、衣帽间等空间的核心功能需求，塑料衣架作为普及率最高的衣物承载构件，其结构合理性直接影响衣物悬挂的稳定性、衣物版型保护效果以及长期使用的耐用性。本次建模的塑料衣架采用一体化注塑成型的结构思路，整体采用流线型轮廓设计，主体承托杆做了微弧下沉处理，匹配日常上衣肩线的自然倾斜角度，避免普通直角衣架长期悬挂造成的衣物肩角起鼓、变形问题，两端的小凸耳结构可用于悬挂吊带、背心类带挂绳的衣物，防止衣物滑落。挂钩部分做了大圆弧过渡设计，挂入常规衣柜挂衣杆、阳台晾衣杆时无需刻意对准，可快速滑入就位，挂钩根部与主体承托结构的衔接位置做了加厚圆角处理，分散悬挂重物时的应力集中，避免长期承重出现根部断裂的问题。

　　从结构尺寸设计来看，整体横向展开宽度适配常规成人上衣的肩宽范围，不会因宽度过窄导致衣物领口拉扯变形，也不会因宽度过宽造成衣物肩部撑出凸起痕迹；挂钩的内圈直径适配市面绝大多数圆形挂衣杆的直径范围，同时预留了足够的间隙，方便衣架在杆上滑动调整位置，不会出现卡滞问题。主体承托杆的截面采用带加强筋的薄壁结构，在控制整体用料重量的前提下，保证足够的抗弯强度，悬挂常规秋冬外套时不会出现中部向下弯折变形的情况，边缘位置全部做了圆角钝化处理，没有尖锐棱角，避免取放衣物时勾刮面料，也能防止日常使用过程中磕碰划伤。设计过程中重点考虑了注塑生产的工艺可行性，整体结构没有倒扣、深腔等不利于脱模的结构，拔模角度均匀设置，壁厚保持一致，避免注塑过程中出现缩痕、

　　缺料、翘曲等成型缺陷，不需要额外设计复杂的抽芯模具结构，可有效降低量产时的模具成本与生产不良率。在实际使用场景中，该结构的衣架可适配家庭衣柜收纳、阳台晾晒、服装店成衣展示、干洗店衣物临时悬挂等多种场景，两端的防滑凸耳结构除了悬挂吊带类衣物，也可配合裤夹使用拓展挂裤功能，整体重量较轻，批量收纳时不会给挂衣杆造成过大的承重负担，塑料材质本身的耐水特性也适合阳台潮湿环境下长期使用，不会像木质衣架出现受潮发霉、金属衣架出现锈蚀沾污衣物的问题。建模过程中对各个衔接位置的圆角做了连续过渡处理，保证曲面光顺，没有突兀的折角，既提升了外观的流畅感，也能避免应力集中导致的结构失效，挂钩末端做了微向上收的处理，防止衣架受到碰撞时从挂衣杆上脱落，同时末端也做了圆角处理，不会刮伤衣物面料或者使用者手部。
