三插式电源转接适配器结构设计

　　这款三插式电源转接适配器的结构设计，核心围绕民用及商用低压供电场景的转接需求展开，日常应用覆盖桌面办公设备供电扩展、小型家电临时取电转接、工业现场便携检测设备电源接驳等场景，主要作用是实现不同规格电源接口之间的物理匹配与电气导通，解决现场取电接口不匹配的实际问题，避免因接口不符强行接驳带来的接触不良、短路等安全隐患。从功能特性来看，该结构采用绝缘基座加金属插销的组合形式，基座主体选用阻燃绝缘工程材质，表面做哑光防滑处理，既保证插拔操作时的握持摩擦力，也能在长期使用过程中耐受一定的摩擦损耗，同时隔绝带电部件与人体的直接接触；三根金属插销按照国标家用三孔插座的孔位间距排布，插销根部做加粗过渡处理，提升插销与基座的连接强度，

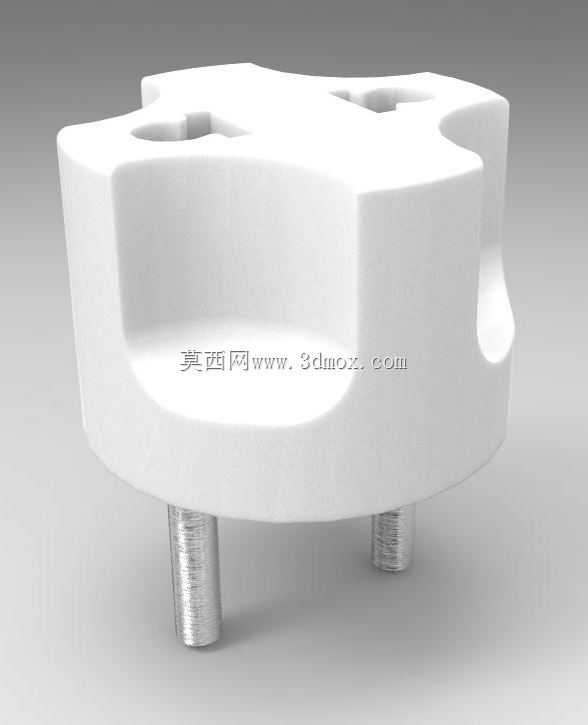

　　避免多次插拔后插销出现松动、歪斜的问题，插销表面做镀镍处理，提升导电性能的同时增强抗氧化能力，降低长期使用后的接触电阻。设计过程中优先考虑插拔手感与结构可靠性，基座的外轮廓没有采用规则的正圆形，而是在对应插销的方位做了内凹的握持弧面，用户插拔时手指可以自然贴合弧面施力，不需要过度用力就能完成插拔操作，同时弧面结构也能起到防呆作用，避免用户插反方向导致插销受力变形。基座顶面预留的三个凹槽结构，对应适配母座的插针位置，凹槽边缘做了15度的导入倒角，对接时母座插针可以顺着倒角滑入对接位，不需要反复对位调整，降低对接难度，凹槽内部的尺寸公差控制在0.1mm以内，保证插针对接后不会出现旷量，避免接触不良导致的打火问题。安装边界方面，

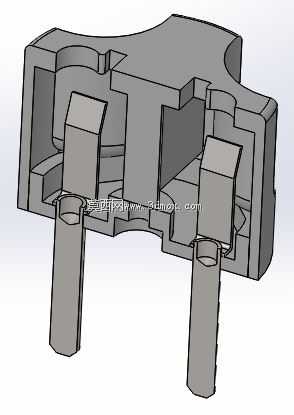

　　三根插销的伸出长度严格按照低压接插件的安全规范设定，插入标准插座后插销不会有外露的带电部分，插销的中心距与国标10A三孔插座的孔位完全匹配，基座的最大外径控制在42mm以内，插入墙面插座后不会遮挡相邻的插座接口，不会影响其他插座的正常使用；基座的整体高度控制在28mm，不会因为突出墙面过多导致外力磕碰出现松动，基座背面与墙面贴合的位置做了0.5mm的浅凸台，避免墙面不平整导致适配器安装后出现歪斜。结构细节上，基座内部的插销固定槽采用过盈配合设计，插销压入基座后不需要额外打胶固定，就能承受100N以上的轴向拉拔力，满足长期插拔的强度要求；基座的壁厚均匀控制在2.5mm，既保证绝缘强度符合电气安全要求，

　　也不会因为壁厚过厚导致整体尺寸过大，同时均匀的壁厚也适配注塑成型的工艺要求，生产时不会出现缩痕、缺料等成型缺陷。在实际选型适配时，该结构可以直接匹配常规国标三孔插座，不需要额外的转接配件，内部的导电通路采用一体化铜件连接，减少连接点的电阻损耗，大电流通过时的温升控制在安全范围内，适配10A以内的交流供电场景，覆盖大部分小型用电设备的转接需求。针对现场使用中可能出现的误拉扯情况，基座的插销与内部导电件的连接部位做了防拉脱弯折处理，即使电源线受到意外拉扯，也不会出现导电件脱落导致的内部短路问题；基座表面没有多余的突出结构，日常收纳时不会刮蹭其他物品，整体结构没有易松动的小零件，长期使用不需要额外的维护，适合在各类常规室内供电场景下使用。
