T形正方形定位块结构设计

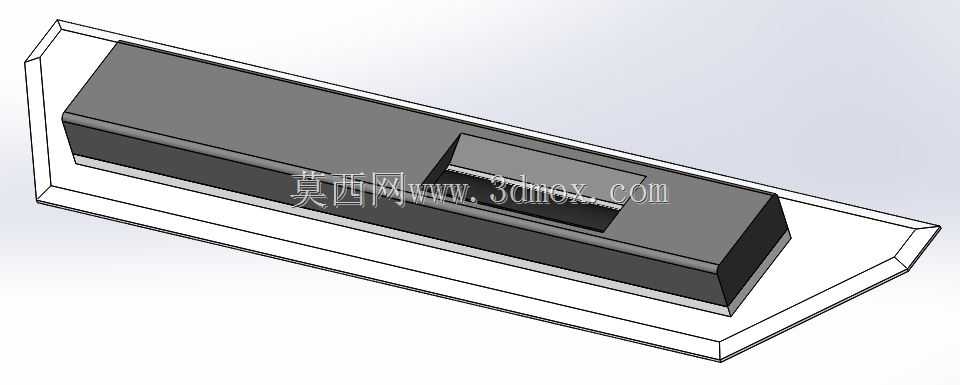

　　在工装夹具的定位场景里，这类T形正方形结构的零件常被用作工位的硬限位或者定位基准块，不少自动化线的工装板上，都会用这类结构来做工件的粗定位，避免工件在输送或者加工过程中出现横向窜动。从结构本身来看，主体采用长方体加T形凸台的组合形式，底部的大尺寸长方体作为安装基座，和工装基板的安装面完全贴合，保证接触刚度，上部的T形凸台则是和工件或者其他配合件接触的工作面，凸台的侧边做了微小的倒角处理，避免装配时出现锐边刮伤工件表面，也能在工件落位时起到一定的导向作用，不会因为直角的锐边导致卡滞。

　　设计这类零件的时候，首先要考虑的是安装边界的限制，基座的长宽尺寸要匹配安装工位的预留空间，不能超出相邻工位的运动干涉范围，通常基座的厚度会根据受力情况来定，如果是承受较大冲击的限位场景，基座厚度会适当增加，同时在基座的四个角预留沉头安装孔，用来穿内六角螺栓把零件固定在基板上，沉头孔的深度要保证螺栓拧紧后头部完全没入零件表面，不会突出影响工件的放置。上部T形凸台的尺寸则要和配合的工件凹槽尺寸匹配，单边预留0.02到0.05mm的间隙，既保证定位精度，又不会因为加工误差导致装配困难，凸台的高度要根据工件的凹槽深度来定，保证插入深度足够，不会因为接触长度太短导致定位失效。

　　实际应用中，这类零件的材质通常选用45号钢做调质处理，表面硬度达到HB220-250，既有足够的强度承受冲击，又有不错的加工性能，如果是用在频繁摩擦的工位，还会在凸台的工作表面做高频淬火处理，提升表面耐磨性，延长零件的使用寿命。在装配的时候，首先要把安装基板的表面清理干净，不能有铁屑或者焊渣残留，否则会导致零件安装后出现倾斜，影响定位精度，拧紧螺栓的时候要采用对角拧紧的方式，避免零件因为受力不均出现翘曲，安装完成后还要用百分表打表检测凸台工作面的平面度和相对于基准面的垂直度，保证形位公差在设计要求范围内。

　　不少做非标工装的工程师在设计这类定位块的时候，容易忽略T形连接处的应力集中问题，在凸台和基座的交接位置，如果直接做直角过渡，在承受较大侧向力的时候很容易在转角处出现裂纹，所以通常会在转角处做R0.5到R1的圆角过渡，分散应力，提升零件的抗冲击能力。另外，零件的所有非工作表面都会做发黑处理，起到防锈的作用，工作表面则会做精磨处理，保证表面粗糙度达到Ra1.6以下，减少和工件接触时的摩擦阻力，也避免刮伤工件的加工面。

　　在生产线的维护过程中，这类零件属于易损件，需要定期检查工作表面的磨损情况，如果磨损量超过0.1mm就要及时更换，否则会导致定位精度下降，影响后续的加工或者装配精度，更换的时候要注意和原零件的尺寸一致性，尤其是凸台的位置尺寸，必须和原设计保持一致，避免更换后出现定位偏移。这类结构虽然简单，但是在工装夹具里的应用非常广泛，小到手工装配的工位工装，大到自动化生产线的定位工位，都能看到这类结构的身影，其结构简单、加工方便、定位可靠的特点，也让它成为工装设计里最常用的基础定位零件之一。
