不锈钢316L横向墙对墙管路连接构件

　　在洁净流体输送、化工介质传输、建筑给排水及医用气体管路布设场景中，横向穿墙的管路对接一直是管路布设中的细节难点——常规的直接对接方式在墙体两侧的管路存在同轴度偏差时，极易产生装配应力，长期运行下受管路振动、介质温变影响，接口位置容易出现渗漏，甚至引发管路变形失效。这款横向墙对墙连接构件，正是针对这类横向穿墙管路的对接需求设计，适配外径16mm的316L不锈钢管路，从结构根源上解决穿墙段管路的对接容错与密封可靠性问题。

　　从实际工程应用来看，这类连接件多用于洁净车间纯化水穿墙布设、实验室气体管路横向跨墙连接、户外小型化工管线穿围护结构对接等场景，这类场景的共性特点是墙体两侧的管路预制段很难做到绝对同轴，同时穿墙位置后期检修空间有限，一旦出现渗漏维修成本极高，因此对连接件的结构可靠性、装配容错率都有较高要求。设计之初就摒弃了传统卡套直接对接的思路，采用多段环形凸缘的整体式筒体结构，筒体本身采用等通径设计，内部流道无突变，不会对输送介质产生节流效应，也避免了介质在变径位置残留引发的洁净度问题，对于有洁净要求的医用、食品级流体输送场景十分友好。

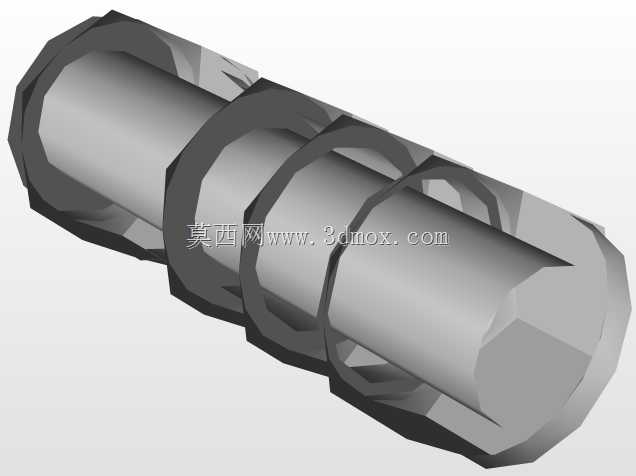

　　外形结构上，构件整体为长筒形，外部分布的三道环形凸缘并非装饰结构，最外侧的两道凸缘在安装时可分别贴合墙体两侧的饰面，起到轴向定位作用，避免管路运行过程中出现轴向窜动，中间的环形凸缘嵌入墙体预留的安装孔内，与孔壁的填充密封材料配合，可阻断墙体缝隙的渗水、漏气路径，同时也能在安装时起到径向对中作用，降低装配时的同轴度找正难度。构件两端的接口采用适配16mm外径管路的插接结构，配合对应的密封件与锁紧结构，可允许两侧管路存在小角度的偏斜，抵消预制施工带来的同轴度误差，不会因为强行对接产生装配内应力。

　　安装边界方面，设计时充分考虑了常规墙体的厚度范围，筒体的有效长度覆盖常见轻质隔墙、砖砌围护墙的厚度区间，安装时无需对墙体预留孔进行额外的扩孔或填补作业，只需将连接件穿入预留孔，调整两侧凸缘与墙面的贴合度，再将两侧管路插入对应接口完成锁紧密封即可，整个安装过程无需复杂工装，单人即可完成操作。材质选用316L不锈钢，本身具备优异的耐晶间腐蚀性能，可适配弱腐蚀化工介质、纯化水、医用气体等多种介质的输送需求，长期在潮湿或有弱腐蚀的环境下运行也不会出现锈蚀剥落问题，不会对输送介质造成二次污染。

　　从结构设计的细节来看，构件的所有外轮廓棱角都做了圆弧过渡处理，没有尖锐的切削棱角，一方面避免安装过程中划伤施工人员，另一方面也不会在穿墙位置割裂密封填充层，保证墙体密封的连续性。内部流道的粗糙度控制在适配洁净管路的要求范围内，没有台阶、凹坑等容易积存介质的结构，在输送洁净流体时可满足CIP清洗的要求，不会出现介质残留滋生微生物的问题。不同于普通的直通接头，这款连接件的整体刚性经过校核，在两侧管路存在一定径向载荷时，可通过自身的结构强度分担载荷，避免接口位置受外力作用出现密封失效，在有轻微振动的管路场景中也能保持长期的密封可靠性。

　　在实际选型应用中，需要注意确认两侧连接管路的外径为16mm，墙体预留孔的直径略大于构件中间凸缘的外径即可，无需预留过大的间隙，过大的间隙反而会降低定位的稳定性。对于有保温需求的管路场景，构件外侧的凸缘结构也可作为保温层的端面定位基准，方便保温层的包覆施工，减少保温层在穿墙位置的缝隙，降低冷桥或热桥效应的影响。
