推拉式便携USB闪存盘外观结构设计

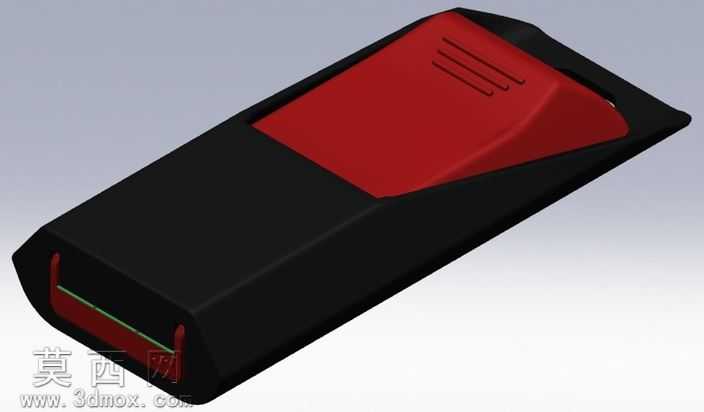

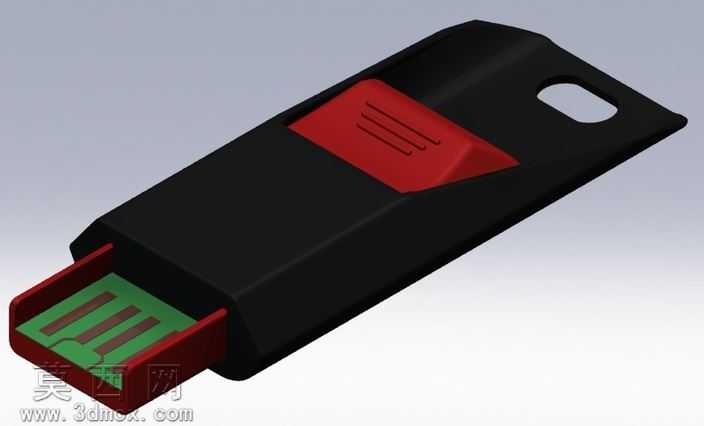

本作品为推拉式便携USB闪存盘的三维设计成果，建模阶段依托三维参数化设计软件完成全结构搭建，首先通过草图绘制勾勒产品整体轮廓，确定外壳长宽高比例符合手持便携的使用需求，整体采用圆润边角处理避免握持硌手，外壳尾部预留挂绳孔位，方便用户搭配挂绳携带，降低遗失风险。建模过程中重点还原推拉式伸缩结构的配合逻辑，将内部滑动轨道、推钮限位卡扣、USB接头固定座的尺寸做精准匹配，保证推钮滑动时行程顺畅，推出后USB接头可完全外露满足插接使用需求，收回后接头可完全收纳进外壳内部，无需额外搭配保护帽即可避免接头积灰、磕碰损坏，解决了传统盖帽式U盘容易丢失保护帽的使用痛点。材质与渲染阶段，外壳主体采用哑光黑色硬质塑料材质，模拟ABS工程塑料的细腻磨砂质感，推钮部分采用亮面正红色塑料材质，通过色彩对比形成强烈视觉区分，既方便用户快速识别推钮操作位置，也让产品外观更具辨识度；USB接头部分还原绿色PCB基板与金色接触铜片的材质细节，金属触点做轻微反光处理还原真实金属质感，渲染时采用柔和的影棚布光，多角度展示产品外观细节与结构状态，分别呈现接头收回、半推出、完全推出的不同形态，清晰展示结构运作逻辑。设计思路上围绕日常使用的便携性与耐用性展开，外壳做一体化流线型设计，无多余突出结构，方便放入口袋、包袋携带；推钮表面设置三道平行防滑凹槽，增大手指接触时的摩擦力，推动操作时不易打滑；内部滑动结构设置卡位阻尼，推到行程两端时可形成清晰的卡位反馈，避免使用过程中接头意外收回或滑出。整体建模严格遵循消费数码产品的设计规范，各部件配合间隙控制在合理范围，既还原了真实量产U盘的结构特征，也通过色彩搭配让产品兼具实用性与外观美感，可作为数码配件设计参考、结构教学演示素材使用。
