发动机连杆下半部分结构三维设计

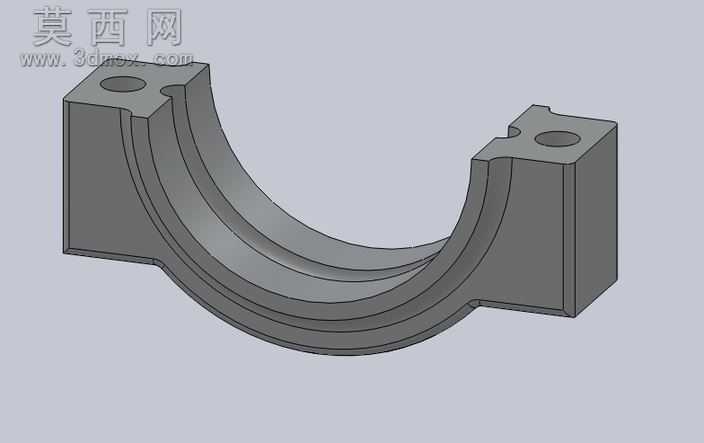

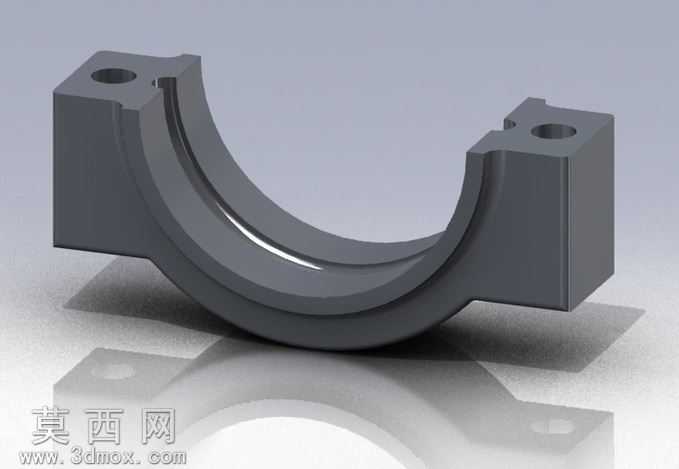

本模型为发动机连杆下半段的三维实体设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循内燃机连杆的实际工程尺寸规范，保证结构精度满足装配与力学仿真需求。模型整体为对称式半圆弧抱合结构，两侧设置带安装通孔的矩形连接耳，内弧面为多层阶梯式曲面设计，可与连杆上半段配合形成完整的曲轴轴颈安装孔，实现与曲轴曲柄销的精准铰接。建模阶段首先绘制两侧连接耳的基准草图，通过拉伸凸台命令生成实体基座，随后以内圆弧中心为基准绘制多层同心圆弧轮廓，通过切除拉伸与曲面放样命令完成内弧面的阶梯结构构建，保证各弧面同轴度公差符合机械设计标准。两侧安装孔采用异型孔向导命令生成，孔位与连杆上半段的螺栓孔完全对应，可直接用于虚拟装配验证。材质配置阶段为模型赋予了调质合金钢的外观材质，表面设置均匀的哑光金属质感，无多余贴图与装饰元素，还原工业零件的真实视觉效果。结构设计上充分考虑了连杆工作时的受力特性，两侧连接耳与弧形主体的过渡位置设置了圆角过渡，避免应力集中问题，内弧面的阶梯结构可适配不同规格的轴瓦安装，满足不同排量发动机的改装与设计需求。模型完成后经过干涉检查验证，所有曲面与实体特征无重叠、无破面，可直接导出至有限元分析软件进行力学强度仿真，也可用于发动机装配教学、结构原理演示等场景，整体建模逻辑清晰，特征树层级分明，参数可编辑性强，方便后续根据实际需求调整尺寸参数，适配不同型号的内燃机设计项目。
