栅门用叉式铰接门铰链三维结构设计

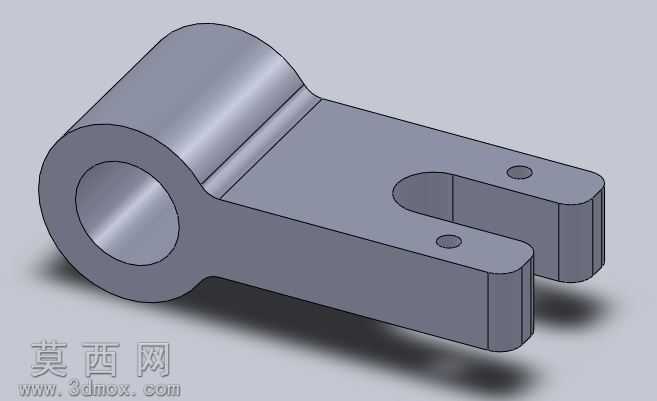

本作品为栅门配套使用的叉式铰接门铰链三维建模作品，建模过程依托主流三维机械设计软件完成，整体采用自底向上的参数化建模思路，先拆分铰链的各个功能结构单元，再通过布尔运算、特征组合完成整体模型的搭建，全程保证尺寸参数的关联性，便于后续根据实际安装需求调整轴孔内径、叉臂间距、板件厚度等关键尺寸。模型渲染阶段采用哑光金属材质，还原普通钢制冲压铰链的真实质感，通过环境光遮蔽、漫反射光影调整，清晰呈现模型的棱边倒角、曲面过渡细节，避免光影过强掩盖结构特征，也不会因光影过弱导致结构层次模糊。从结构设计来看，该铰链一端为带贯通轴孔的圆筒状铰接座，轴孔内壁做了光滑过渡处理，可适配对应直径的铰接销轴，实现门扇的绕轴转动功能，圆筒外侧与连接基板做了圆弧过渡衔接，避免直角连接处的应力集中问题，提升铰链整体的结构强度；另一端为对称分叉式叉臂结构，两个叉臂端面各设置一个定位沉孔，用于安装时与栅门的门框或门扇型材通过紧固件锁紧固定，叉臂之间的开槽宽度经过合理设计，既保证与配套连接件的装配间隙，又避免间隙过大导致铰接晃动。设计过程中充分考虑了门用铰链的实际使用场景，所有棱边都做了微小的倒圆角处理，既去除加工后的锐边毛刺，也能在装配和使用过程中避免划伤操作人员；整体壁厚均匀，符合五金冲压或精密铸造的加工工艺要求，没有出现壁厚突变、倒扣无法脱模的不合理结构，模型的各个装配面都设置了合理的拔模斜度，能够直接对接后续的加工生产环节。在结构校验阶段，通过软件的干涉检查功能确认模型自身无结构干涉，铰接转动过程中无部件碰撞，轴孔与销轴的配合间隙符合五金配件的公差配合要求，叉臂的受力截面经过受力模拟验证，能够满足常规栅门的承重需求，不会在长期开关使用后出现叉臂变形、铰接座开裂的问题。模型整体结构简洁实用，没有冗余的装饰性结构，完全服务于门体铰接转动的核心功能，各个特征的建模逻辑清晰，参数可编辑性强，既可以作为同类门铰链设计的参考模板，也可直接用于装配验证、加工出图等后续环节。
