迷你摩托车柱安装连接支架结构设计

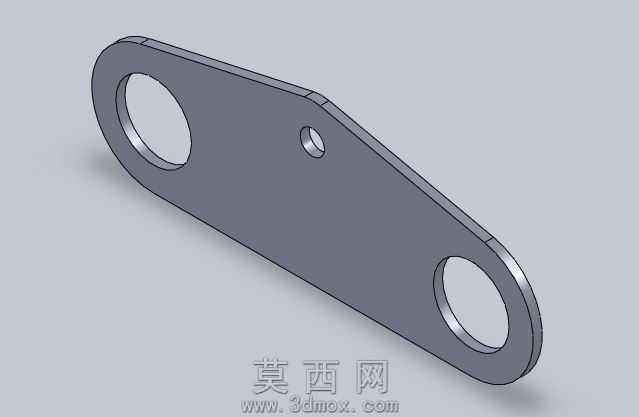

该作品为迷你摩托车配套的柱安装连接支架，采用三维参数化建模方式完成整体结构设计，建模过程中优先以实体拉伸命令构建零件的基础板状轮廓，严格遵循机械加工的工艺合理性设定板件厚度，保证零件具备足够结构强度的同时控制整体重量，适配迷你摩托车轻量化的设计需求。零件整体为异形长板构型，两端分别设置大尺寸圆形通孔，用于实现与柱类构件、摩托车主体安装位的铰接或螺栓紧固连接，孔位边缘做了倒角过渡处理，既能够去除机加工产生的锐边毛刺，避免装配过程中划伤操作人员或配套构件，也可以有效降低孔位位置的应力集中系数，提升零件长期承受交变载荷时的结构稳定性，减少疲劳断裂的风险。在板件靠近其中一端大孔的位置，额外设置了一个小尺寸定位通孔，用于装配过程中的精准对位，也可穿装小规格紧固件实现辅助固定，避免支架在使用过程中出现移位、转动的问题，提升连接结构的可靠性。建模完成后对零件进行了真实感渲染处理，赋予零件哑光金属材质效果，模拟钢材经表面氧化处理后的质感，通过环境光影的调整清晰展现零件的轮廓特征、孔位结构与厚度细节，直观呈现零件的最终形态。设计过程中充分考虑了该安装支架的实际使用场景，针对迷你摩托车行驶过程中产生的振动、载荷冲击等工况，对板件的轮廓转角处均做了圆弧过渡处理，避免直角结构带来的应力集中问题，同时所有孔位的尺寸公差、位置度公差都按照通用机械连接件的标准进行设定，保证零件具备良好的互换性，能够直接适配对应规格的安装柱与紧固件，无需二次加工即可完成装配。整体结构简洁实用，没有冗余的设计特征，既降低了加工制造的难度，也能够充分满足柱安装连接的功能需求，在保证结构强度的前提下尽可能缩减了零件的整体尺寸与材料消耗，兼顾了实用性与经济性。
