双磁吸式柜门闭合定位五金件

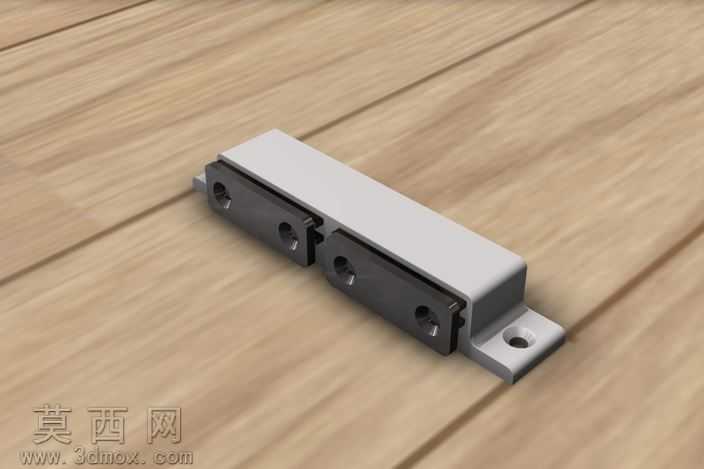

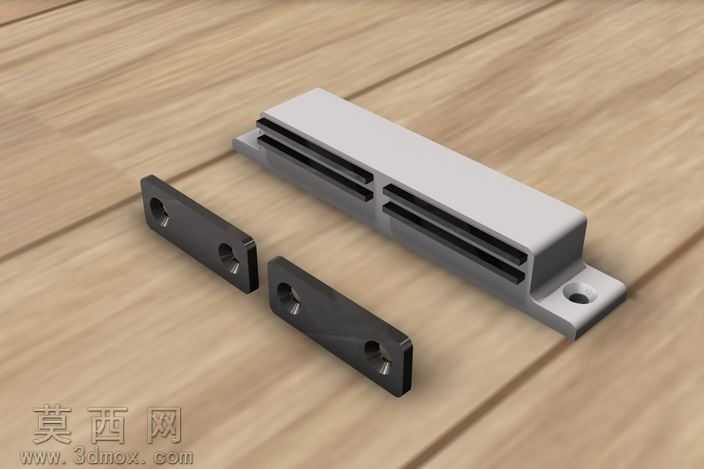

本款磁吸门闩三维模型采用Autodesk Inventor进行全参数化建模，建模过程严格遵循实际五金件的生产加工尺寸公差要求，整体结构拆分为固定基座、磁吸主体、内嵌磁块、安装耳板四个独立可编辑零件，最终完成总装配约束，还原真实产品的装配逻辑与配合间隙。模型渲染阶段采用写实材质方案，金属基座部分赋予哑光锌合金材质，调整金属粗糙度参数至0.6，还原压铸五金件的细腻磨砂质感；内嵌磁块部分赋予黑色哑光工程塑料材质，添加细微的颗粒纹理模拟注塑件表面质感；安装固定孔位做了真实的沉头倒角处理，孔壁添加轻微的加工纹理细节，避免模型过于光滑失真。结构设计上采用双磁块并列排布方案，相比传统单磁门吸拥有更强的吸附拉力，可适配厚度16-25mm的各类板式柜门、抽屉面板，侧边带孔安装耳板采用一体化折弯结构，既保证安装后的结构强度，又能控制整体安装厚度，不会在柜门关闭后露出突兀的五金边缘。建模过程中对所有锐边做了R0.3的圆角处理，还原五金件生产过程中的去毛刺工艺细节，磁吸接触面做了0.1mm的微凸设计，保证柜门关闭时磁块可以紧密贴合面板，避免因安装公差导致的吸附松动问题。模型同时导出了通用STL格式文件，可直接导入3D打印机进行手板打样验证，也可导入其他三维软件进行结构修改，适配不同规格的家具安装需求，整体模型布线规整，无破面、重叠面等几何错误，所有特征参数保留可编辑属性，方便后续根据实际使用场景调整磁块间距、安装孔位尺寸、基座长度等核心参数。
