基础几何体霓虹灯光反射效果展示场景

　　在三维视觉效果验证、材质渲染教学以及工业展示场景的前期预演环节，这类基础几何体搭配霓虹光效的测试场景有着不可替代的实际作用。很多刚接触渲染模块的结构工程师容易陷入误区，认为只有复杂的整机装配模型才值得做光影调试，实际上恰恰是球体、圆柱体、棱锥这类曲率、平面、折角特征全覆盖的基础几何体，才能最快把材质反射、光线折射、光晕溢出的参数边界摸清楚。

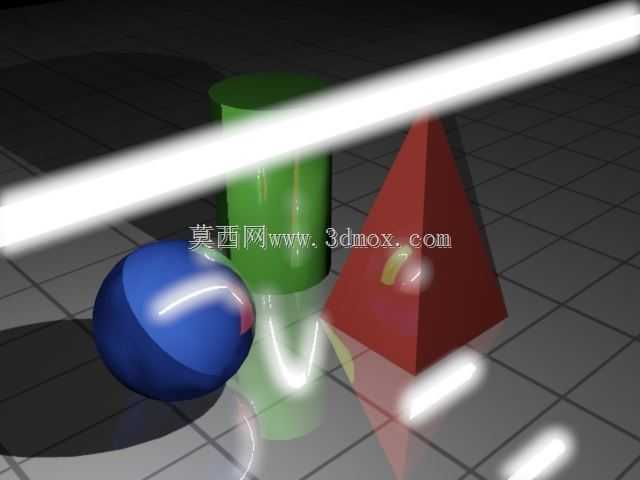

　　做这个场景搭建的时候，最先确定的是地面基准，采用带均匀网格划分的哑光深灰地面，网格间距按照常规工业展示的100单位模数设置，既可以作为尺寸参照的隐性标尺，也不会因为地面纹理过于复杂抢了主体几何体的视觉重心。三个基础几何体的摆放位置特意做了错落排布：蓝色球体放在视觉左前区，球面的连续曲率可以完整呈现霓虹光线的弧形反射带，验证高光泽非金属材质的菲涅尔反射效果；绿色圆柱体放在球体后侧偏中位置，柱面的单向曲率可以测试长条霓虹光在柱面上的拉伸反射形态，同时柱体的垂直投影也能辅助验证地面接光的柔和度；红色三棱锥放在右前区，三个平面折角刚好可以捕捉不同角度入射的霓虹光线，呈现硬边材质上的反射断层效果，三个几何体之间预留的间距刚好能让各自的反射光在地面形成互不干扰又有层次的光斑，不会出现光影堆叠导致的参数误判。

　　光线设置上没有采用常规的三点布光，而是用一条斜向贯穿视场的长条霓虹光作为主光源，光带的宽度控制在视场横向跨度的1/12，亮度刚好能在三个几何体表面形成清晰的高光带，同时不会过曝丢失材质本身的固有色细节。辅助光只保留了极低亮度的环境漫反射，避免多余光线冲淡霓虹光的反射特征，这种布光逻辑其实和工业产品展厅里的重点照明逻辑一致——当需要突出产品表面的光泽质感、曲面流畅度的时候，减少杂光干扰，用定向长条光源扫过产品表面，就能把曲面的凹凸、折角的棱线、材质的瑕疵全部清晰呈现出来，很多外观件的出厂质检环节，也是采用类似的光带扫面方式来检查表面缩痕、划伤、流痕缺陷。

　　从建模逻辑来看，三个几何体全部采用参数化基础特征生成，球体的分段数设置到足够支撑光滑反射的精度，不会在高光区域出现多边形棱边破绽；圆柱体的端面分段做了优化，在保证柱面光滑度的前提下减少不必要的面数，控制整个场景的多边形总量，即便是配置一般的工作站也能流畅开启实时光线追踪预览；三棱锥的三个侧面做了严格的法线对齐，避免出现面反转导致的反射发黑问题。材质参数调试的时候，三个几何体分别赋予了不同粗糙度的高光泽材质，球体粗糙度最低，反射清晰度最高，柱体次之，棱锥的粗糙度稍高一点，这样三个物体在同一光线下呈现出不同的反射强度，刚好可以对比不同粗糙度参数对霓虹光反射效果的影响，给后续做实际工业产品的材质设置提供参数参照。

　　这个场景的安装边界其实就是常规的三维视场范围，所有几何体的底部都严格对齐地面基准面，没有出现悬浮、穿模的问题，视场角采用接近人眼的35度焦距，透视变形控制在合理范围，不会出现夸张的畸变影响对几何体形态、光影效果的判断。在实际工作中，不管是做机械设备的外观涂装效果验证、工业产品的宣传渲染图前期测试、还是给客户做光影方案的快速预演，都可以直接套用这个场景的布光和材质逻辑，把基础几何体替换成对应的产品模型，就能快速得到反射效果真实、光影层次清晰的渲染结果，省去从零开始调试光线、搭建测试场景的时间，尤其是在做带金属光泽、烤漆表面、透明材质的工业产品渲染时，提前用这类基础场景把光线追踪的反射深度、光晕阈值、抗锯齿参数调试到位，后续替换复杂模型的时候就不会出现参数不适配导致的反复调整问题。很多工程师在做渲染的时候经常遇到反射效果假、光感不真实的问题，本质上就是没有在基础场景里把光线和材质的对应关系摸透，直接拿复杂模型调参数，很容易被复杂的结构特征干扰判断，找不到参数问题的根源，而这类覆盖了典型几何特征的霓虹反射场景，就是把光影调试的变量降到最低，让每一项参数调整带来的视觉变化都能清晰呈现，不管是用于渲染教学的演示案例，还是作为实际项目的灯光预设模板，都有很强的实用价值。
