带法兰安装座的立式轴套连接构件

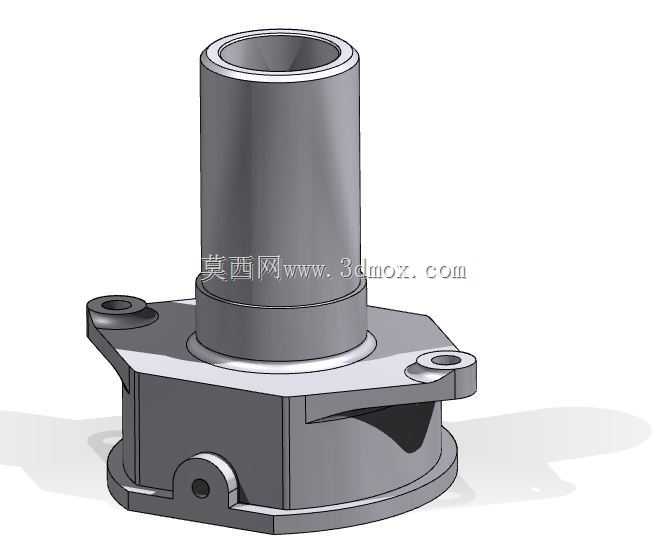

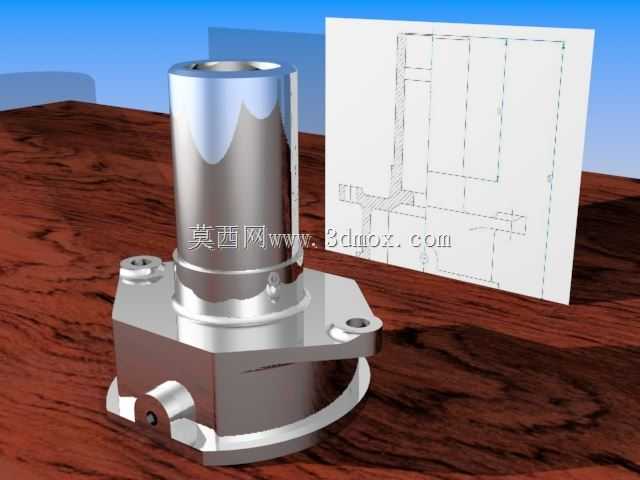

　　这类带法兰安装基座的立式轴套构件，在流体输送管路、动力传输轴系、工装夹具定位模块里都有极高的出镜率，日常做设备改型或者新机型结构设计时，经常会碰到需要这类构件来完成轴类零件定位、管路对接导向的场景。从实际使用场景来看，它的下部法兰盘结构主要承担整机安装固定的作用，盘面上预留的两个对称安装孔，适配常用的内六角圆柱头螺栓，安装时可以直接贴合设备基座的安装平面，通过螺栓预紧力实现构件的完全固定，避免轴系运转或者介质流通时产生的振动导致构件移位。上部的圆柱形轴套部分，内孔经过精加工处理，表面粗糙度控制在适合滑动配合或者过渡配合的区间，既可以作为传动轴的支撑导向套，对伸出的轴段提供径向约束，减少轴运转时的径向跳动量，也可以作为流体管路的对接导向段，让外接管路能够快速对准内孔通道，降低管路对接的安装难度。

　　设计这类构件的时候，首先要考虑的是安装边界的适配性，下部法兰的外圆尺寸需要和设备预留的安装沉台尺寸匹配，法兰厚度要满足螺栓预紧时的强度要求，避免螺栓拧紧后法兰出现翘曲变形，影响安装平面的平面度。轴套部分的高度设计，需要结合内部配合零件的轴向长度来确定，要保证配合段有足够的接触长度，才能提供稳定的支撑或者导向效果，如果轴套高度过短，配合长度不足，轴运转时很容易出现偏磨，不仅会加快零件磨损，还会导致整个轴系的同轴度超差，影响设备运行精度。轴套和法兰连接的根部位置，做了圆弧过渡处理，这个细节是结构设计里很容易忽略的点，如果根部直接做直角连接，在承受轴向载荷或者径向冲击的时候，应力会集中在直角连接处，长期交变载荷作用下很容易出现根部开裂的问题，圆弧过渡可以有效分散应力，提升构件的整体结构强度，延长使用寿命。

　　从功能特性来看，构件侧面预留的小型凸台结构，是用来安装定位销或者外接润滑管路的接口，当这个构件作为轴套使用时，可以通过这个接口接入润滑油路，持续给轴和轴套的配合面提供润滑，减少配合面的摩擦磨损，降低运转时的温升；如果作为管路连接件使用，这个凸台可以安装压力检测传感器，实时监测内部介质的压力参数，方便设备运行状态的监控。法兰盘下方的环形凸台结构，是安装定位止口，装配时这个止口可以卡入设备基座的定位槽内，不需要反复调整就能保证轴套内孔和设备内部其他构件的同轴度，大幅提升装配效率，降低现场安装的调试难度。

　　实际选型应用的时候，需要重点核对几个关键尺寸：首先是轴套内孔的直径尺寸，要和配套的轴径或者管路外径匹配，根据使用场景选择合适的配合公差，做旋转支撑用的时候选择间隙适合的滑动配合，做管路固定连接用的时候可以选择过渡配合加密封件的结构；其次是法兰安装孔的中心距尺寸，要和设备基座上的螺纹孔中心距完全一致，避免出现安装孔错位无法装配的问题；另外要确认轴套的总高度，保证安装后上部轴套不会和设备周边的其他运动构件产生干涉，尤其是做自动化设备内部结构设计时，运动构件的安全间隙要预留足够，避免设备运行时出现碰撞干涉。这类构件一般采用金属材料加工，表面做防锈处理，能够适应多数工业场景的使用环境，不管是在普通的传动设备里，还是在有一定腐蚀环境的流体设备里，只要匹配对应的材质和表面处理工艺，都能稳定发挥作用。
