内螺纹连接蝶形手柄直通式旋塞阀结构

项目分类:阀门 发布时间:2021-12-29 ID:479860
  • 内螺纹连接蝶形手柄直通式旋塞阀结构
  • 内螺纹连接蝶形手柄直通式旋塞阀结构
  • 内螺纹连接蝶形手柄直通式旋塞阀结构

  在民用给排水、小型化工支路、低压燃气配送、暖通空调末端管路等场景里,这类手动旋塞阀的应用占比一直不低,相比同通径的球阀、闸阀,它的结构更紧凑,启闭动作行程更短,日常运维的拆解清理难度也更低,很适合用在需要频繁快速通断、介质洁净度不算特别高的低压管路节点上。从实际使用逻辑来看,这类阀门的核心作用是通过带通孔的塞体绕阀杆轴线旋转90度,实现管路通路的开启或者截断,部分同结构改型也能做节流调节,但常规直通款主要承担截断功能,不建议长期在半开状态下使用,避免带压介质长期冲刷塞体密封面造成内漏。

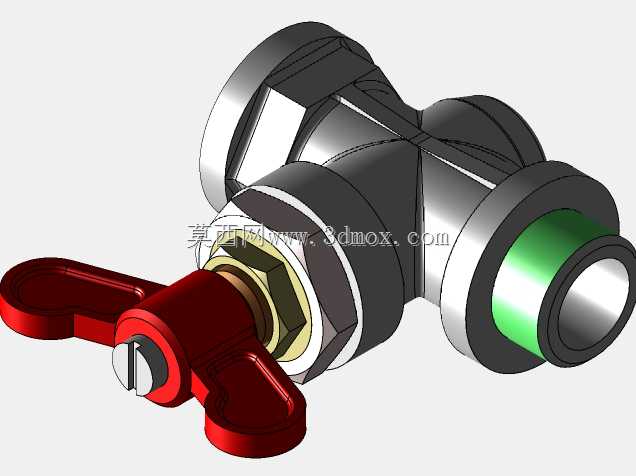

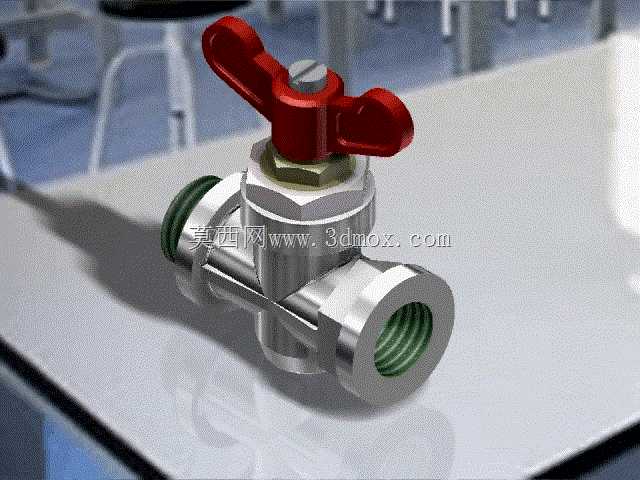

  从结构设计的角度拆解,这款阀采用对称直通式流道设计,进出口轴线处于同一直线,介质流经时的流阻比角式结构更低,不会出现明显的流向折转压损,适配对管路压力损失控制有一定要求的安装场景。顶部采用蝶形手柄设计,相比常规一字手柄,它的握持力臂更长,操作人员不需要借助额外扳手,徒手就能完成启闭操作,手柄表面做了圆弧过渡处理,冬季戴劳保手套操作时也不会出现硌手、打滑的问题,手柄和阀杆的连接采用扁方定位结构,装配时直接压入配合防松螺母即可,不需要额外打销固定,后期更换手柄的维护成本很低。

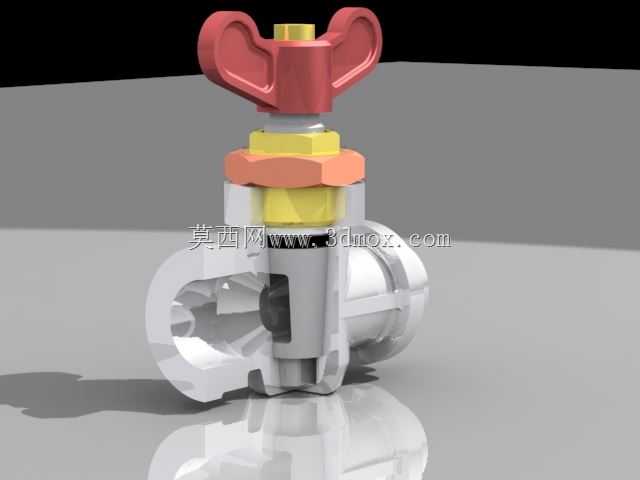

  塞体和阀体的密封配合面采用锥面贴合结构,装配时通过顶部的压紧螺母调整密封预紧力,当密封面出现轻微磨损时,只需要适当拧紧压紧螺母就能补偿磨损量,延长阀门整体使用寿命,不需要直接更换整阀。阀杆和塞体采用一体式加工设计,避免了分体连接结构容易出现的阀杆传动间隙、塞体转动错位的问题,启闭过程中塞体的转动同轴度更好,不会出现卡滞、开关不到位的情况。阀体两端采用内螺纹连接接口,适配常规低压流体输送用焊接钢管、镀锌钢管的外螺纹端头,安装时不需要额外焊接法兰,只需要在螺纹处缠绕密封生料带就能完成对接,现场安装效率很高,很适合家装、小型设备配套的快装场景。

  从安装边界尺寸来看,这款阀的整体结构轴向尺寸较短,两端螺纹接口的同轴度公差控制在0.1mm以内,安装时不会因为接口偏斜造成管路附加应力,竖直方向的总高度因为采用了矮型蝶形手柄设计,比同通径的手轮式闸阀低40%左右,适合安装在管路排布密集、操作空间狭小的机柜内部、管井角落等位置,不会因为手柄高度过高和周边管路、设备结构产生干涉。需要注意的是,这类结构的旋塞阀因为密封面的接触面积较大,启闭时的摩擦力比球阀稍高,所以适用的公称压力普遍在1.6MPa及以下,工作介质温度不超过120℃,不适合用在高压、高温、介质含硬质颗粒较多的管路场景,避免密封面被颗粒划伤造成密封失效。

  建模过程中需要重点关注几个配合尺寸的公差设定:塞体锥面和阀体锥孔的配合公差要控制在H7/h6的间隙配合范围内,既要保证转动灵活无卡滞,又要保证密封面有足够的接触比压;顶部阀杆和填料压盖的配合间隙要控制在0.05-0.1mm之间,间隙过大会出现介质外漏,间隙过小会造成阀杆转动阻力过大;两端内螺纹的轴线和阀座密封面的垂直度公差要控制在0.08mm以内,避免安装后管路应力集中造成阀体开裂。另外,手柄的转动角度限位结构直接做在阀体顶部的压紧螺母端面上,当手柄转动到和管路轴线平行时为全开位置,垂直时为全关位置,不需要额外设置限位块,零件集成度更高,减少了总零件数量,也降低了装配工序的复杂度。
