复古铜色台式电风扇三维结构设计

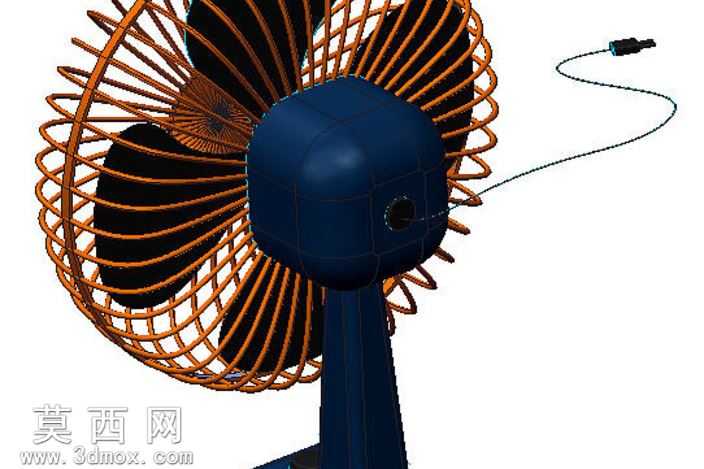

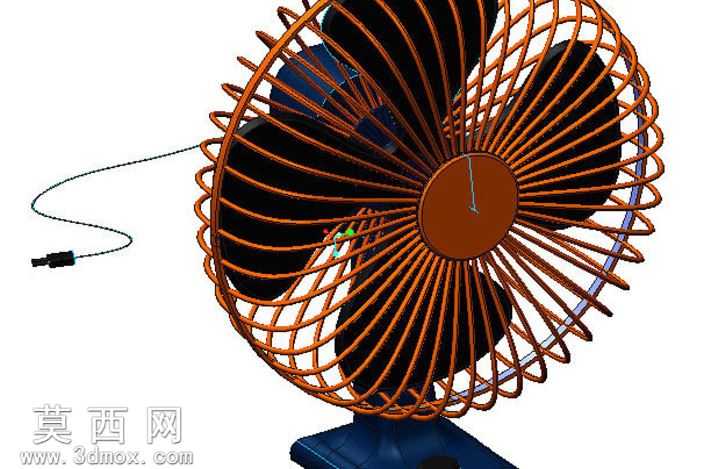

本作品为台式电风扇的三维参数化建模成果，整体采用复古铜棕配色方案，还原经典台扇的外观质感与完整功能结构。建模过程中先从底座结构开始搭建，底座采用稳重的梯形收腰造型，底部做加宽处理保障放置稳定性，内部预留电源线走线空间，电源线从底座侧方引出，末端做插头一体化建模，还原真实线材的自然弯曲弧度。扇体支撑部分衔接底座与网罩组件，做可俯仰转动的铰接结构设计，预留转动限位的卡位结构，还原台扇可调整吹风角度的功能特性。网罩部分采用环形放射状的防护筋设计，前后两层网罩通过外圈压合结构固定，每一根防护筋都做等距阵列排布，筋条做圆润的弧度过渡，既还原复古金属网罩的质感，也符合防护结构的安全设计要求，网罩中心做圆形装饰盖建模，表面做光滑质感处理，还原金属铭牌的视觉效果。扇叶部分采用三叶前倾式曲面设计，每片扇叶都做符合空气动力学的曲面弧度建模，扇叶与中心轮毂做一体化衔接结构，轮毂处预留与电机轴配合的安装孔位，还原扇叶的装配逻辑。建模全程严格遵循实物比例，各部件之间的装配间隙做精准控制，网罩与扇叶之间预留足够安全距离，底座与支撑结构的衔接处做隐藏式转轴设计，兼顾外观完整性与结构合理性。材质渲染阶段，网罩与中心装饰盖赋予古铜色金属材质，调整金属粗糙度参数模拟做旧复古的金属质感，扇叶赋予深黑色哑光塑料材质，底座赋予深蓝色磨砂塑料材质，电源线赋予黑色橡胶材质，不同材质的反光度、粗糙度参数做差异化调整，让整体渲染效果层次分明，真实还原复古台扇的视觉质感。结构设计上充分考虑家用台扇的实际使用需求，整体重心落在底座中心区域，保障运行时的稳定性，各转动部件预留合理的转动间隙，避免结构干涉，网罩的筋条间距符合安全防护要求，防止使用过程中手指触碰扇叶的风险，整体模型完整还原台式风扇的全部外观与核心结构，可用于家电结构教学、复古产品外观参考、3D打印实物制作等场景。
