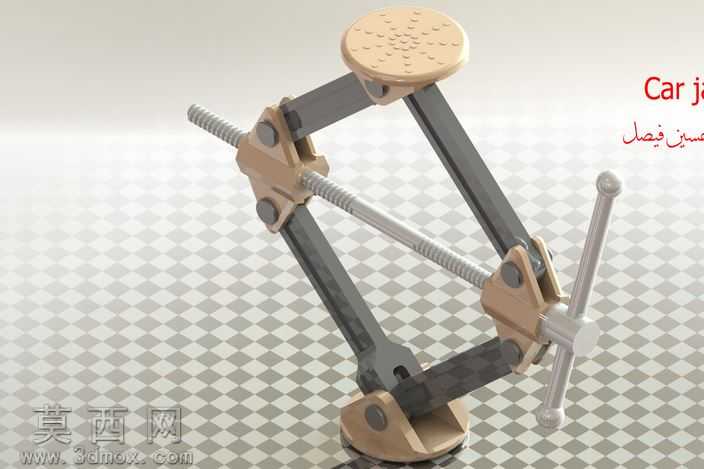

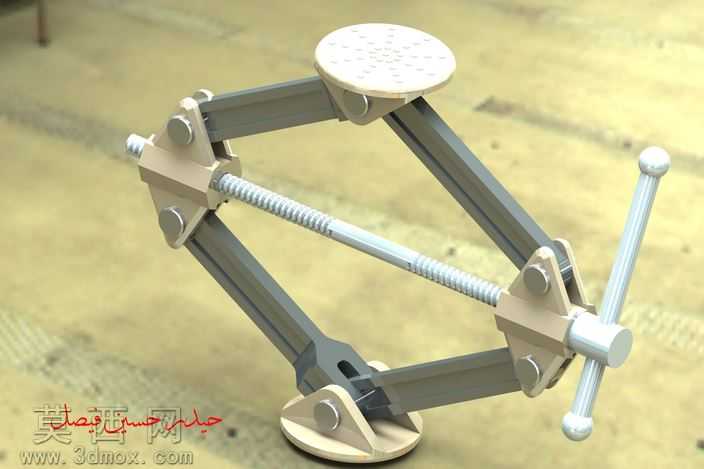

剪式螺旋升降夹持支撑工装结构

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工的公差配合逻辑，对每一处铰接点位、螺纹传动副、支撑端面都做了精准的尺寸约束，确保各活动部件在虚拟装配状态下不存在干涉问题，可完整模拟真实的调节动作流程。渲染阶段采用哑光金属与工程塑料结合的材质表现方案，剪臂部分赋予深灰色磨砂金属材质，还原高强度合金钢材的哑光质感，调节螺杆与摇柄部分采用亮面镀铬金属材质，突出传动部件的机加工光洁度，上下两端的支撑垫则采用浅米色带细微颗粒的工程塑料材质，模拟防滑耐磨垫的表面触感，场景搭配灰白格透明背景与柔和的影棚布光，清晰呈现结构的层次关系与部件细节。结构设计上采用经典的剪式铰接连杆作为主体支撑框架，多组铰接点通过销轴实现剪臂的开合联动，中部贯穿的梯形螺纹螺杆配合T型摇柄作为动力输入部件，转动摇柄时可通过螺纹传动带动两侧铰接座同步靠拢或分离，进而驱动剪臂完成升降动作，实现上下支撑面间距的连续调节，上下支撑垫的圆形端面做了防滑凸点纹理设计，可在支撑作业时增大接触摩擦力，避免支撑过程中出现滑脱偏移。设计思路围绕便携可调式支撑夹持场景展开，整体结构紧凑无冗余部件，所有铰接处均采用可拆卸销轴连接，便于后期维护更换易损件，螺纹传动副具备自锁特性，调节到目标高度后可自动锁止位置，无需额外添加锁止机构，既简化了整体结构，又提升了使用过程中的安全可靠性，剪臂的连杆长度经过力学优化，在最大伸展高度下仍可保证足够的结构强度，满足日常轻型支撑、夹持定位的使用需求，建模过程中对螺纹牙型、铰接间隙、垫面纹理都做了精细化还原，可直接用于结构验证、教学演示以及加工生产的参考依据。
