槽式抛物面聚光太阳能集热装置

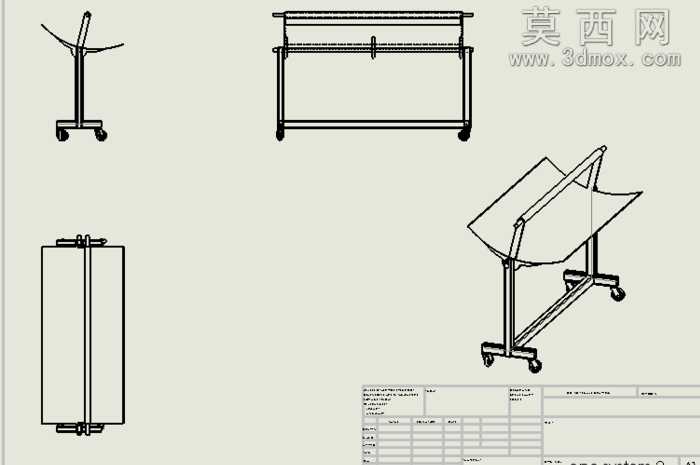

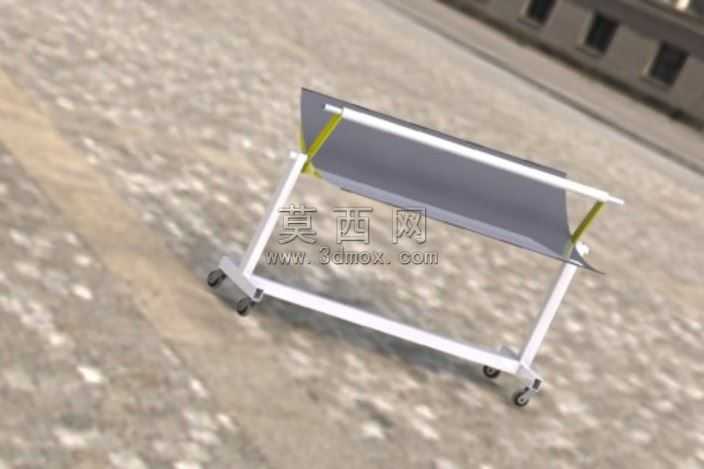

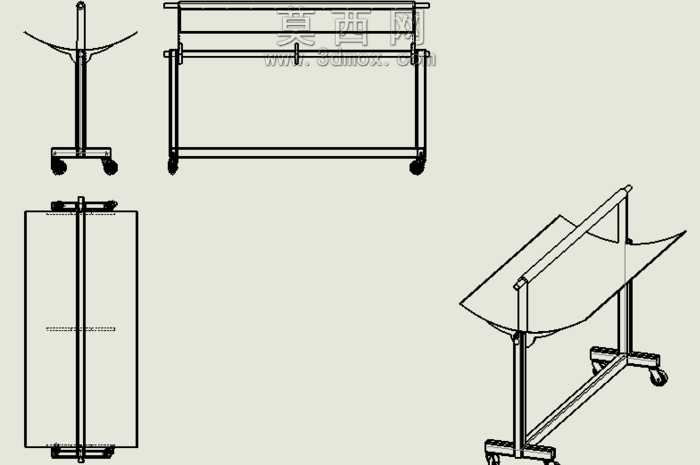

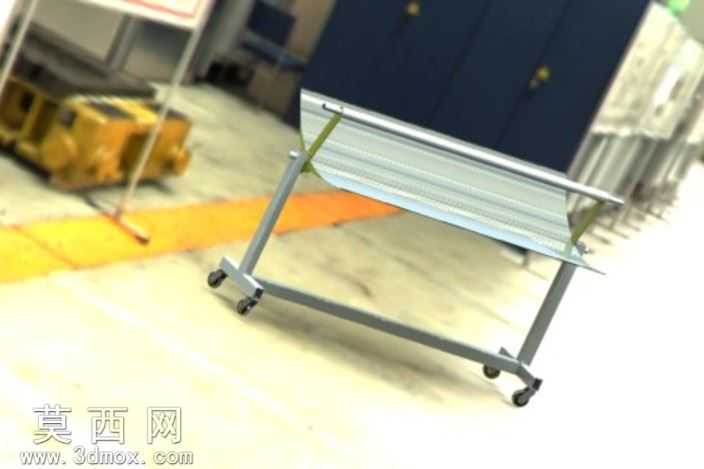

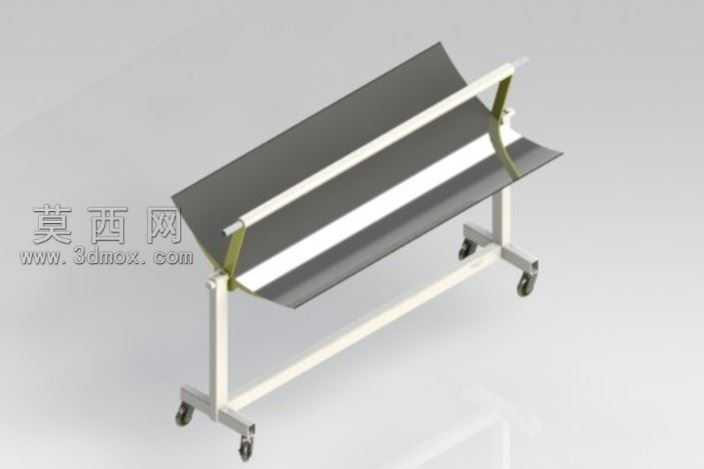

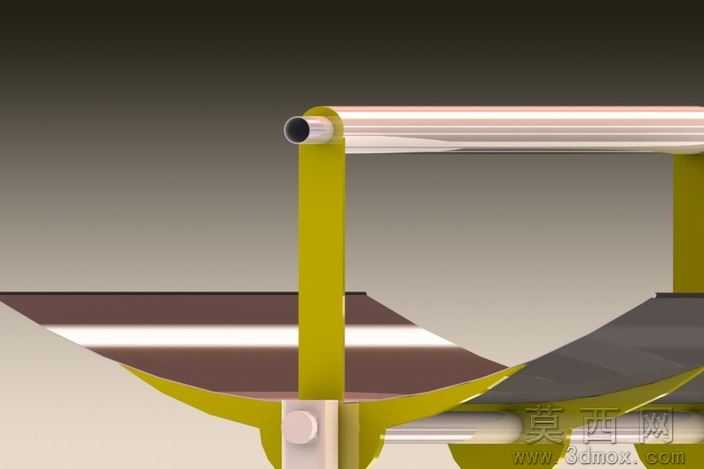

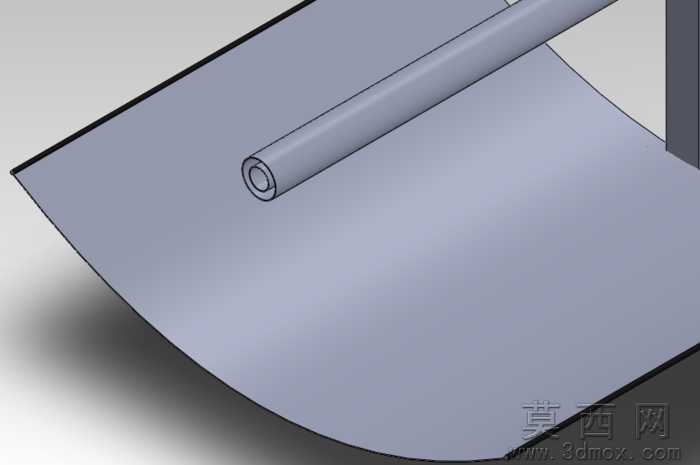

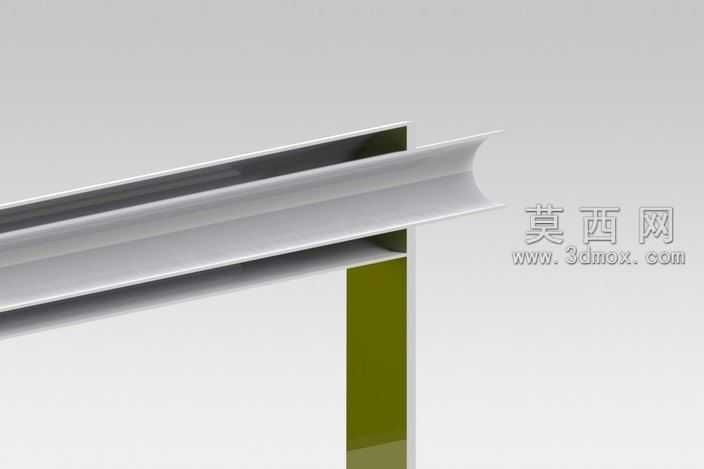

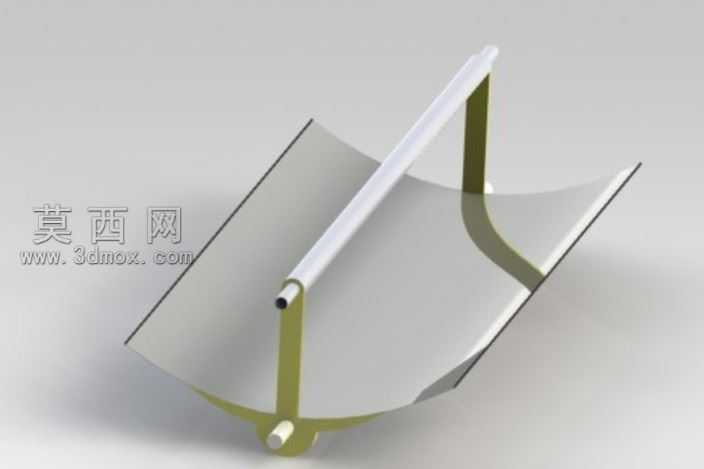

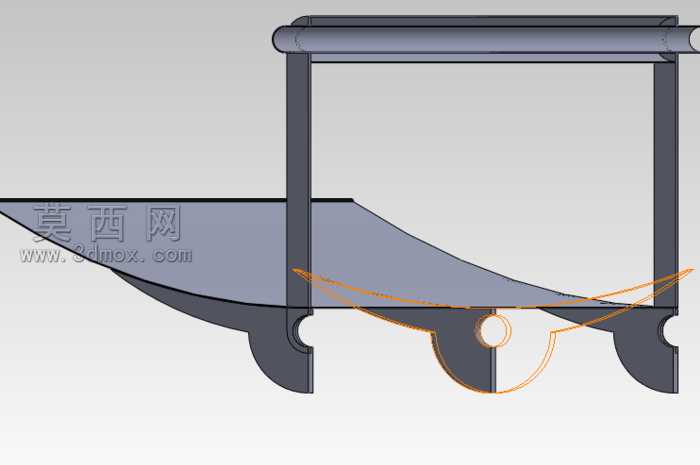

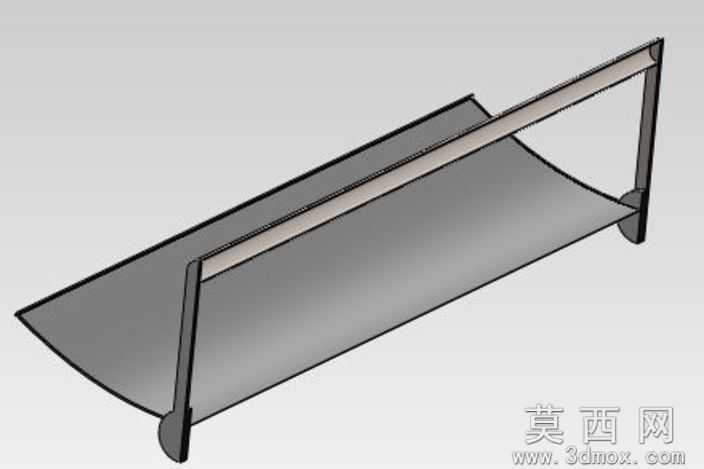

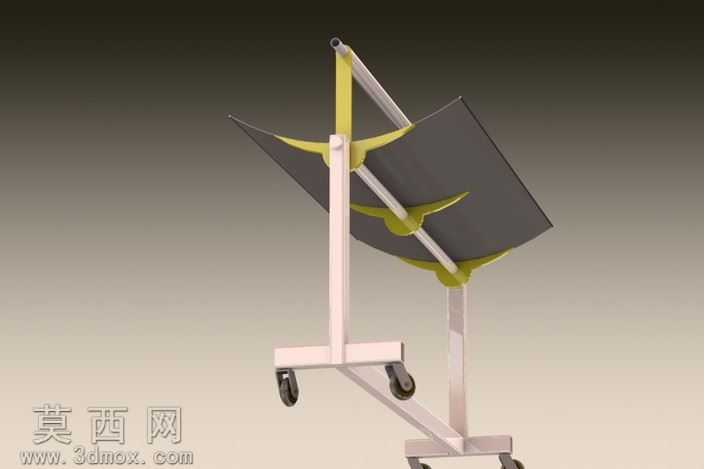

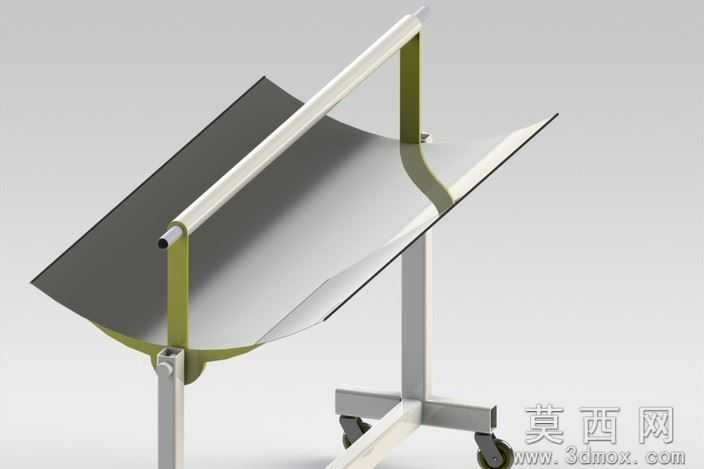

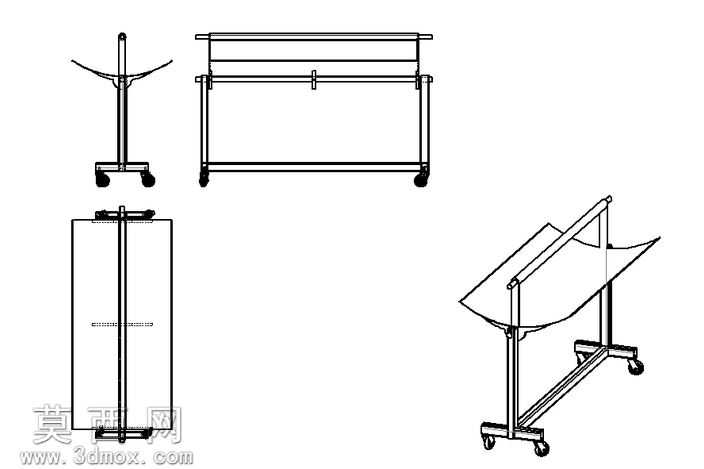

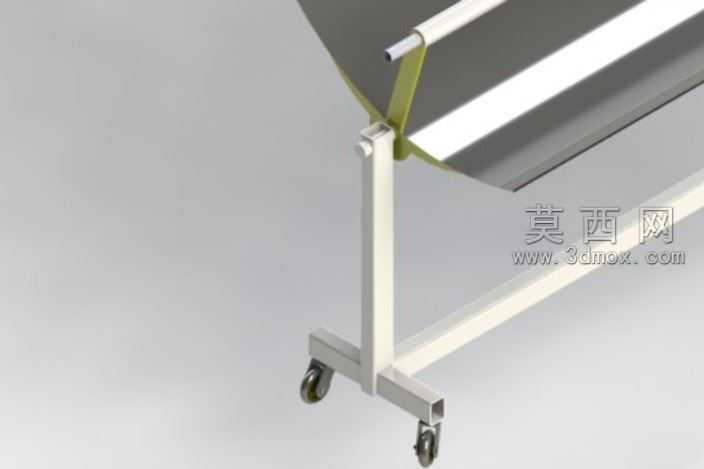

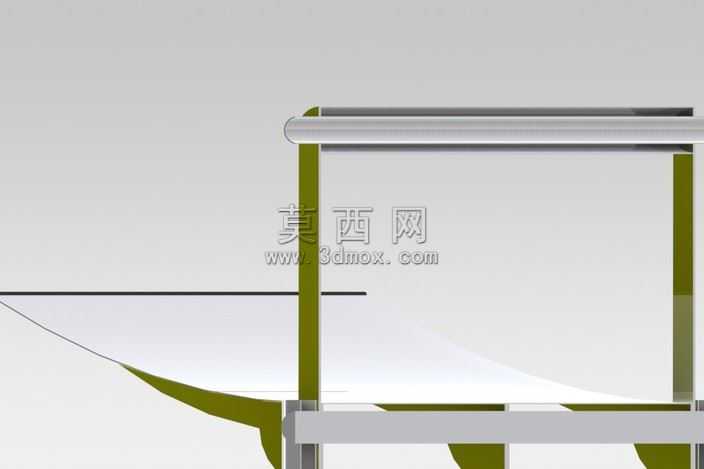

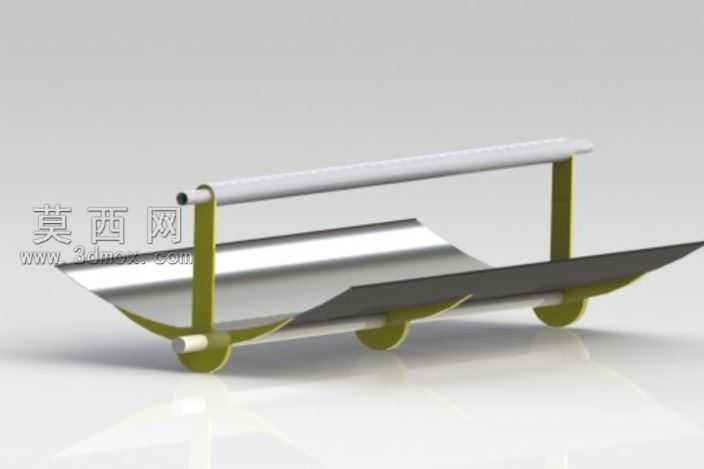

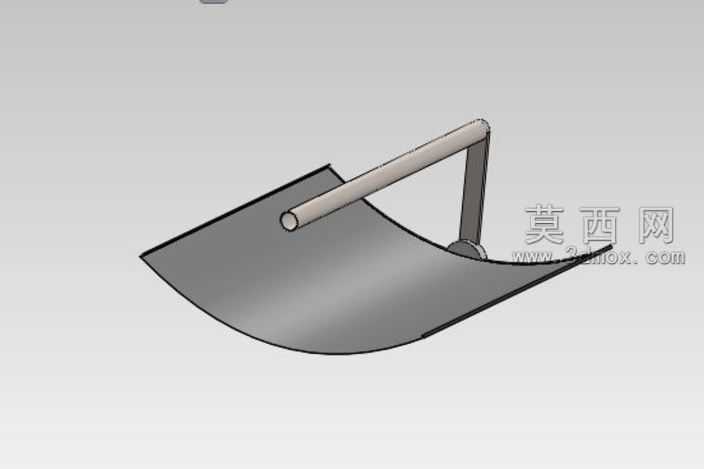

本作品为槽式抛物面太阳能集热器三维建模成果，建模过程严格遵循抛物面聚光的光学原理开展结构设计，首先通过参数化曲线绘制精准的抛物面母线，通过扫掠、曲面加厚等命令生成反射镜面基体，赋予镜面高反射率的抛光金属材质，模拟真实镀铝反射镜的光学特性，保证平行入射的太阳光能够精准汇聚到焦线位置的集热管上。集热管部分采用同轴双层结构建模，内层为金属吸热管，赋予哑光深色吸热涂层材质，外层为透明玻璃套管，设置半透明玻璃材质还原真空集热管的透光隔热特性，两端设计密封连接结构与支架的固定接口。支撑结构部分采用标准化金属型材搭建，底部为十字形落地支撑底座，赋予哑光喷塑金属材质保证放置稳定性，竖向支撑杆通过角度调节铰接结构连接反射镜托架，可根据不同纬度的太阳高度角调整镜面倾角，托架与反射镜背面设置多点连接位，保证曲面反射镜的结构强度，避免长期使用出现形变影响聚光精度。渲染阶段采用柔和的环境天光模拟户外日照场景，调整材质的反射、粗糙度参数，还原金属支架的哑光质感、反射镜面的高光反射效果、玻璃套管的通透折射效果，清晰呈现各部件的装配关系与结构细节。设计过程中充分考量实际使用的结构合理性，各部件之间预留合理的装配间隙，铰接调节结构设置定位锁紧特征，保证角度调整后可稳定固定，整体结构简洁可靠，既满足聚光集热的功能需求，也兼顾户外安装使用的结构稳定性与耐用性，可用于太阳能光热利用相关的结构展示、原理演示与方案优化参考。
