直列四缸发动机曲柄活塞组三维结构设计

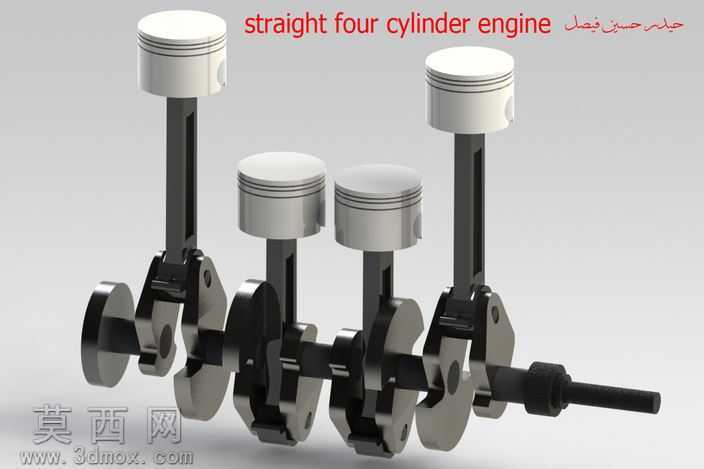

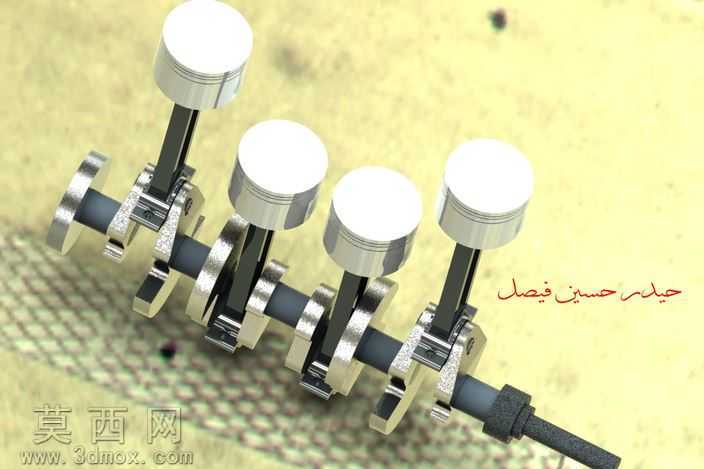

本作品为直列四缸发动机核心曲柄活塞组件的三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的实际工程设计规范，首先基于四缸发动机的发火间隔角与做功顺序，确定曲轴的曲柄销相位排布逻辑，四个曲柄销按照180度相位差对称布置，保证四缸做功行程均匀错开，实现动力输出的平稳性。建模阶段先完成各零件的参数化草图绘制：曲轴部分依次构建主轴颈、曲柄销、曲柄臂的回转特征，对曲柄臂的平衡配重块做减重优化造型，还原实际曲轴的圆角过渡结构，避免应力集中的设计缺陷；活塞部分按照汽油机活塞的典型结构，绘制活塞顶、活塞环槽、活塞销座的特征，还原活塞裙部的微椭圆造型逻辑，贴合实际工作中的热膨胀变形补偿设计；连杆部分构建连杆小头、杆身、连杆大头的特征，杆身采用工字形截面设计，在保证结构强度的同时降低往复运动质量。完成单个零件建模后，按照实际装配关系完成组件装配：通过同轴配合将活塞销与活塞销座、连杆小头完成装配，添加活塞环与环槽的配合约束，再将连杆大头与对应曲柄销完成配合，保证四个活塞分别处于对应行程的正确初始位置，整体装配无干涉，可直观展示曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的工作原理。材质与渲染阶段，对曲轴、连杆等钢制零件赋予抛光金属材质，添加细微的机加工纹理提升真实感，对活塞顶面添加高温工作留下的轻微色泽变化效果，背景采用浅黄磨砂质感的衬托面，调整光照角度突出零件的金属反光与结构轮廓，清晰展现各部件的衔接关系与结构细节。整个设计完整还原了四缸发动机曲柄活塞组的核心结构，可用于内燃机结构教学、动力总成原理演示以及相关零部件的设计参考，精准呈现了往复式内燃机核心运动部件的设计逻辑与结构特征。
