DMA860H两相步进电机微步驱动装置

　　在非标自动化设备的运动控制单元搭建过程中，步进电机驱动装置是决定点位控制精度、运行平稳性的核心配套部件，DMA860H这类微步驱动器，主要适配86系列两相混合式步进电机，广泛应用在数控雕刻机的进给轴驱动、自动化包装线的物料推送机构、3D打印设备的运动轴控制、小型数控铣床的Z轴升降驱动、电子加工设备的送料机构位移控制等场景，能够在没有编码器反馈的开环控制架构下，实现较高精度的位移输出，满足多数中低速工业运动场景的控制需求。

　　从实际功能特性来看，这款驱动器支持多档位微步细分设置，最高细分档位可将步进电机的固有步距角进行数百倍拆分，有效降低电机低速运行时的振动与噪音，避免低速爬行现象，让机构运行过程更加顺滑；驱动输出端具备足够的电流承载能力，能够匹配不同扭矩等级的86系列步进电机，同时内置过流、过压、过热保护电路，当设备运行过程中出现电机接线短路、供电电压超出阈值、驱动器本体温度过高时，会自动切断输出回路，避免驱动模块与电机绕组烧毁，提升设备长时间运行的可靠性。信号输入端支持差分信号接入，能够有效抵抗工业现场的电磁干扰，在布线距离较长、车间存在变频器、伺服驱动器等强干扰源的场景下，依然可以稳定接收控制器发出的脉冲与方向信号，不会出现丢步、误动作的问题。

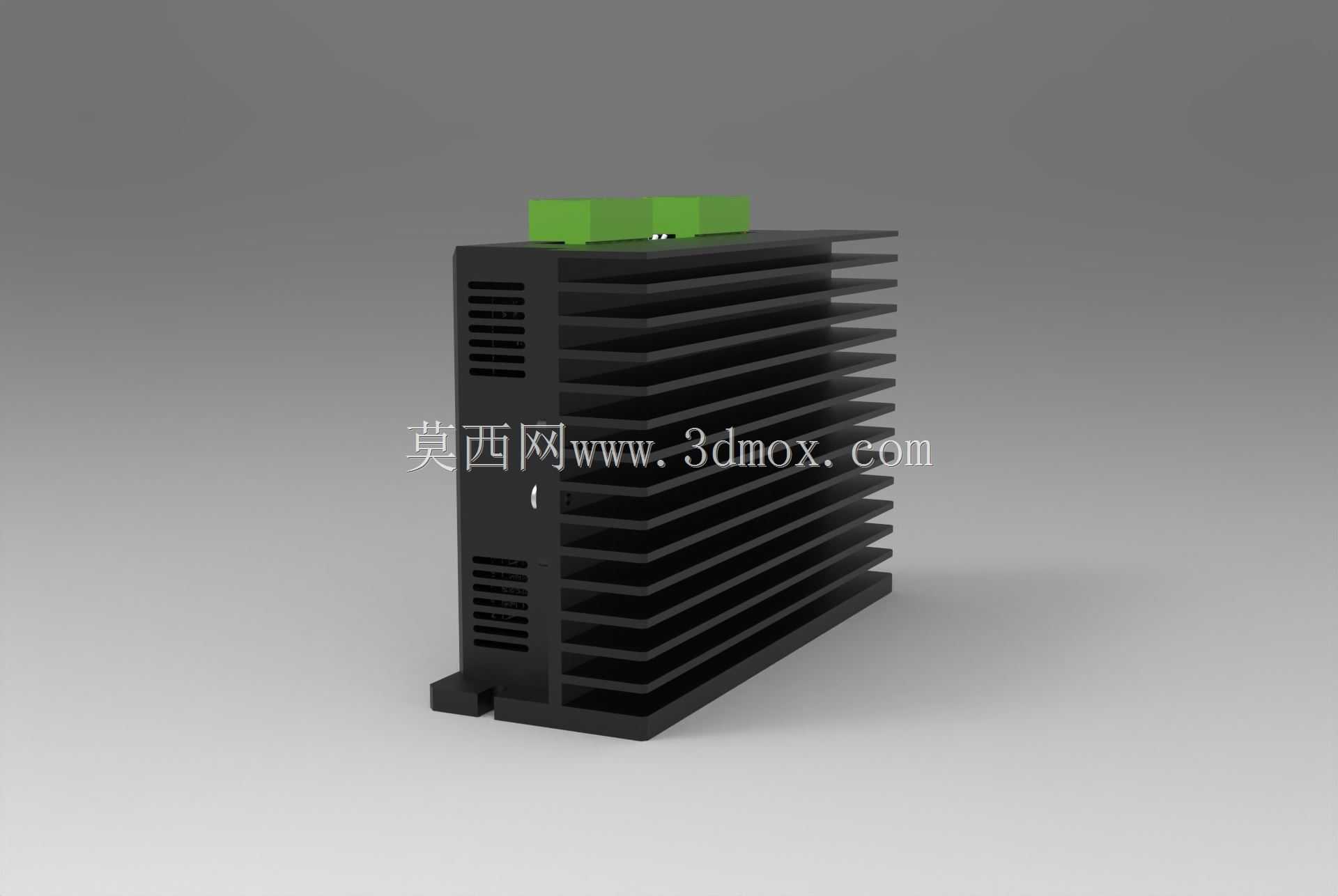

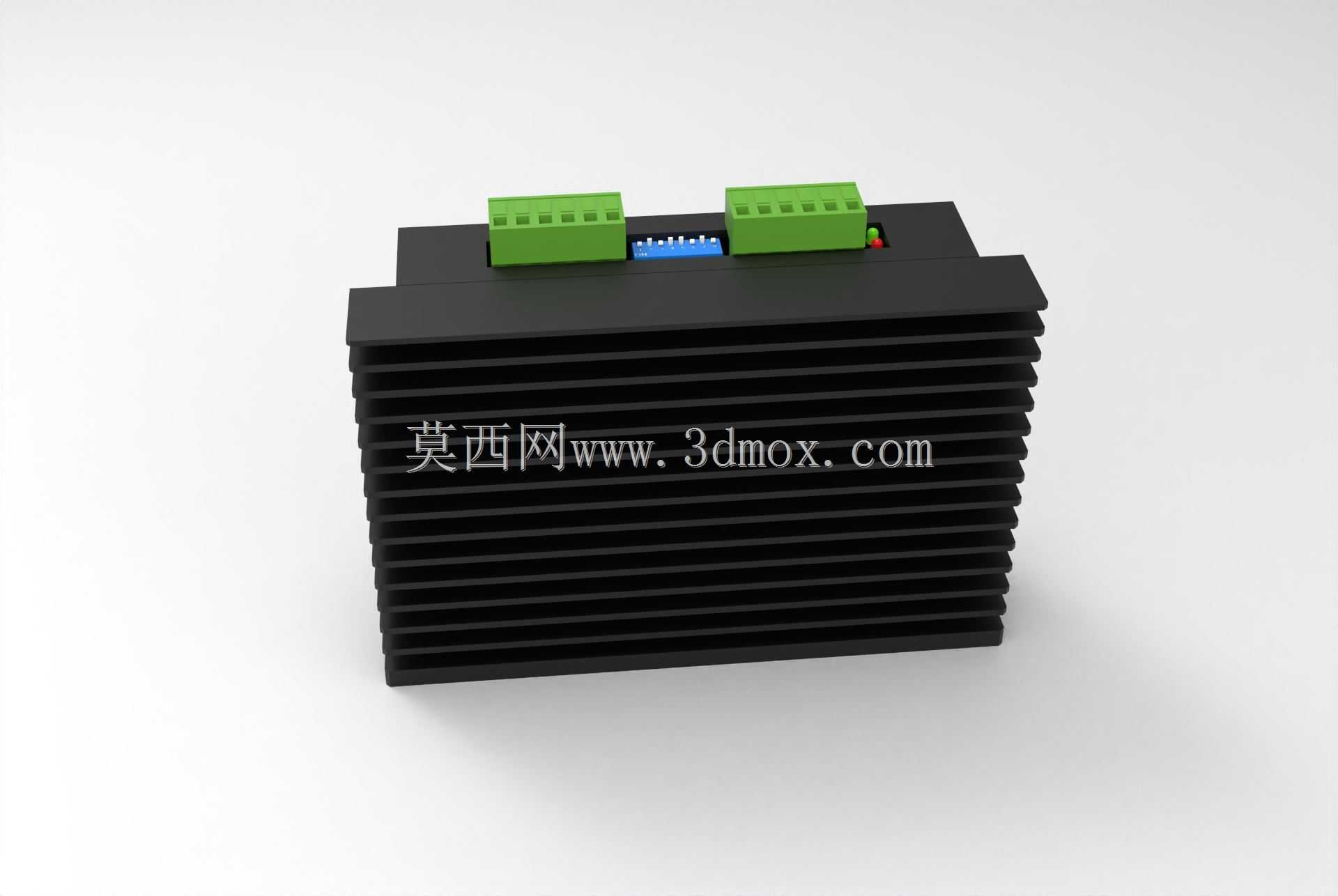

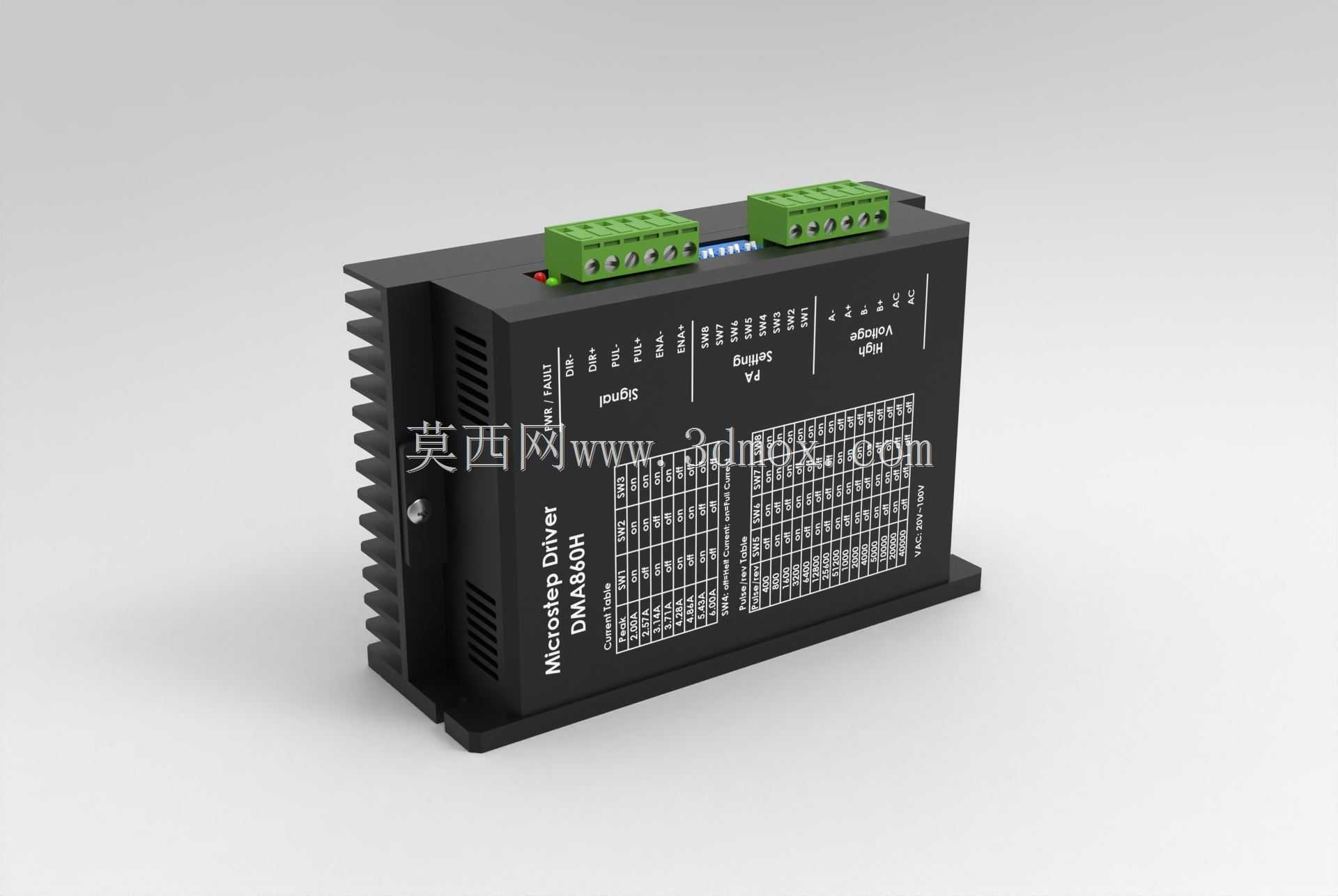

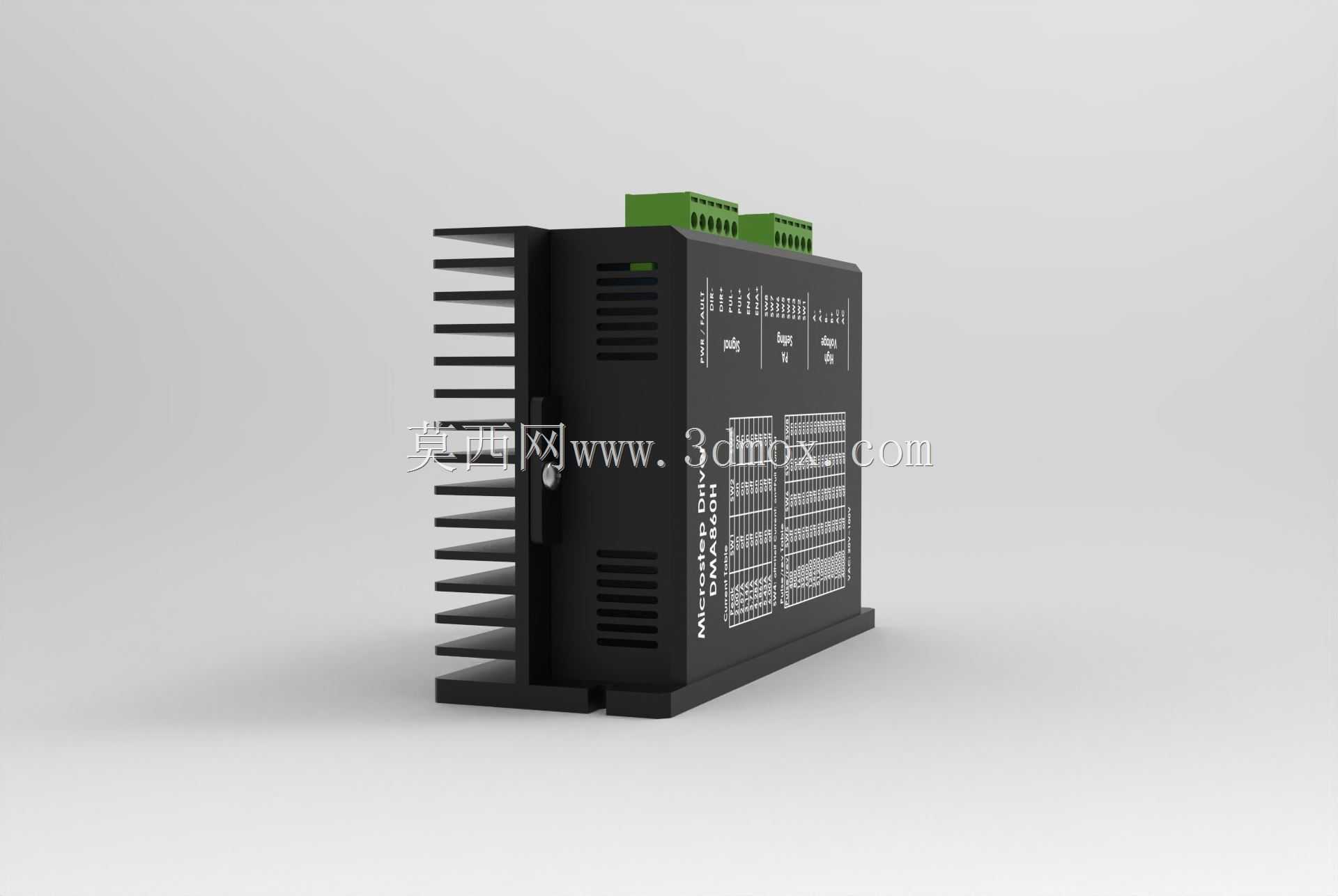

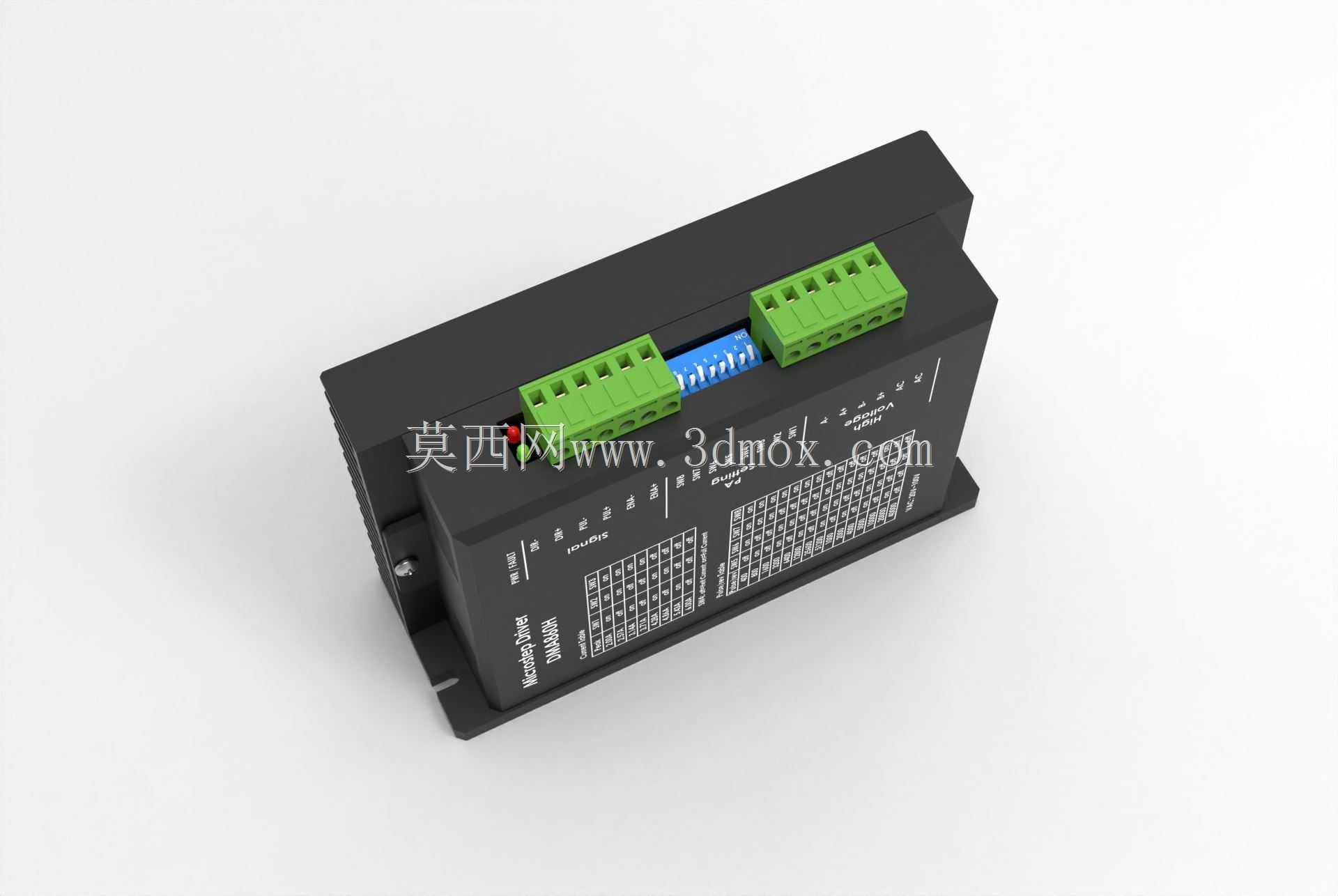

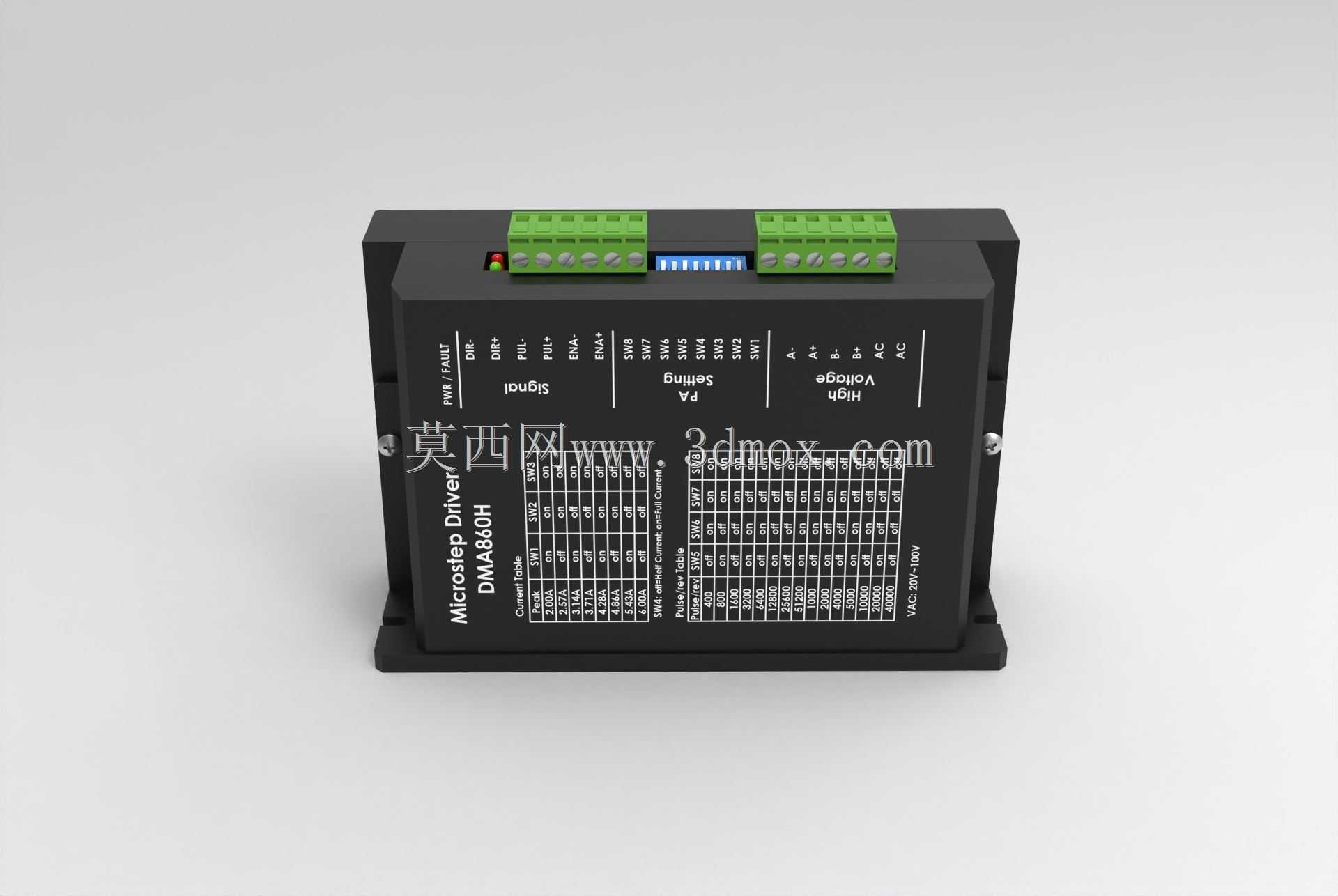

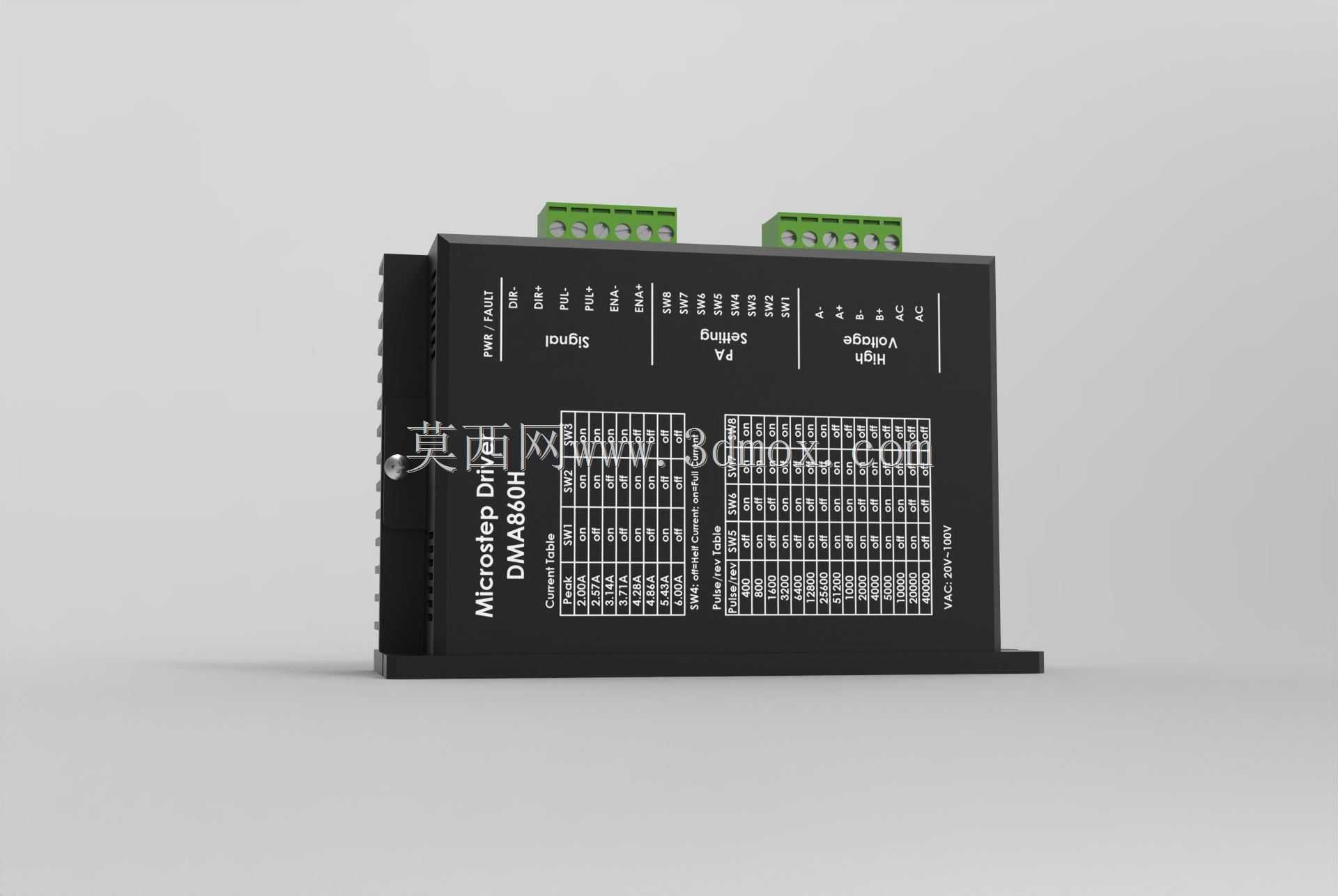

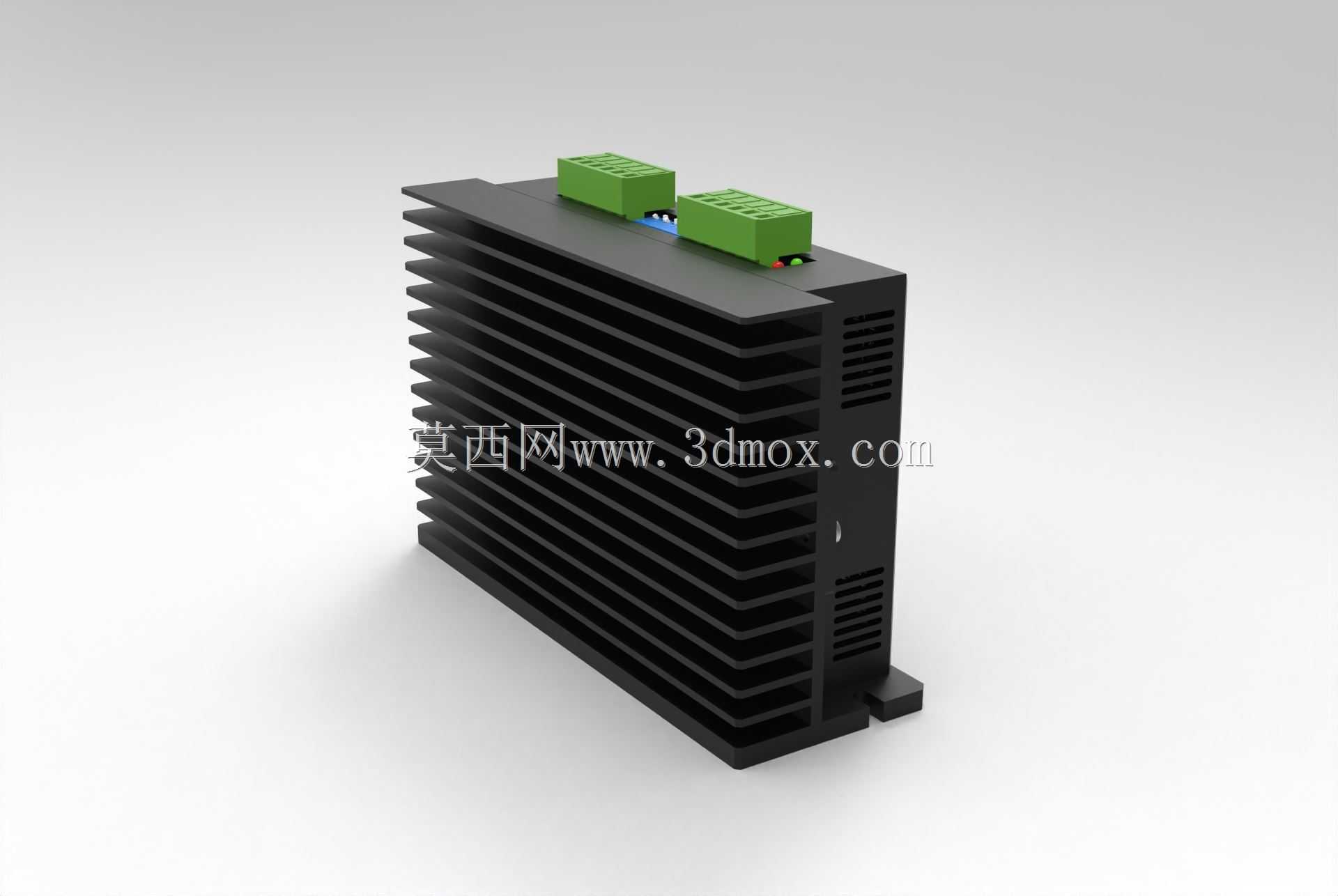

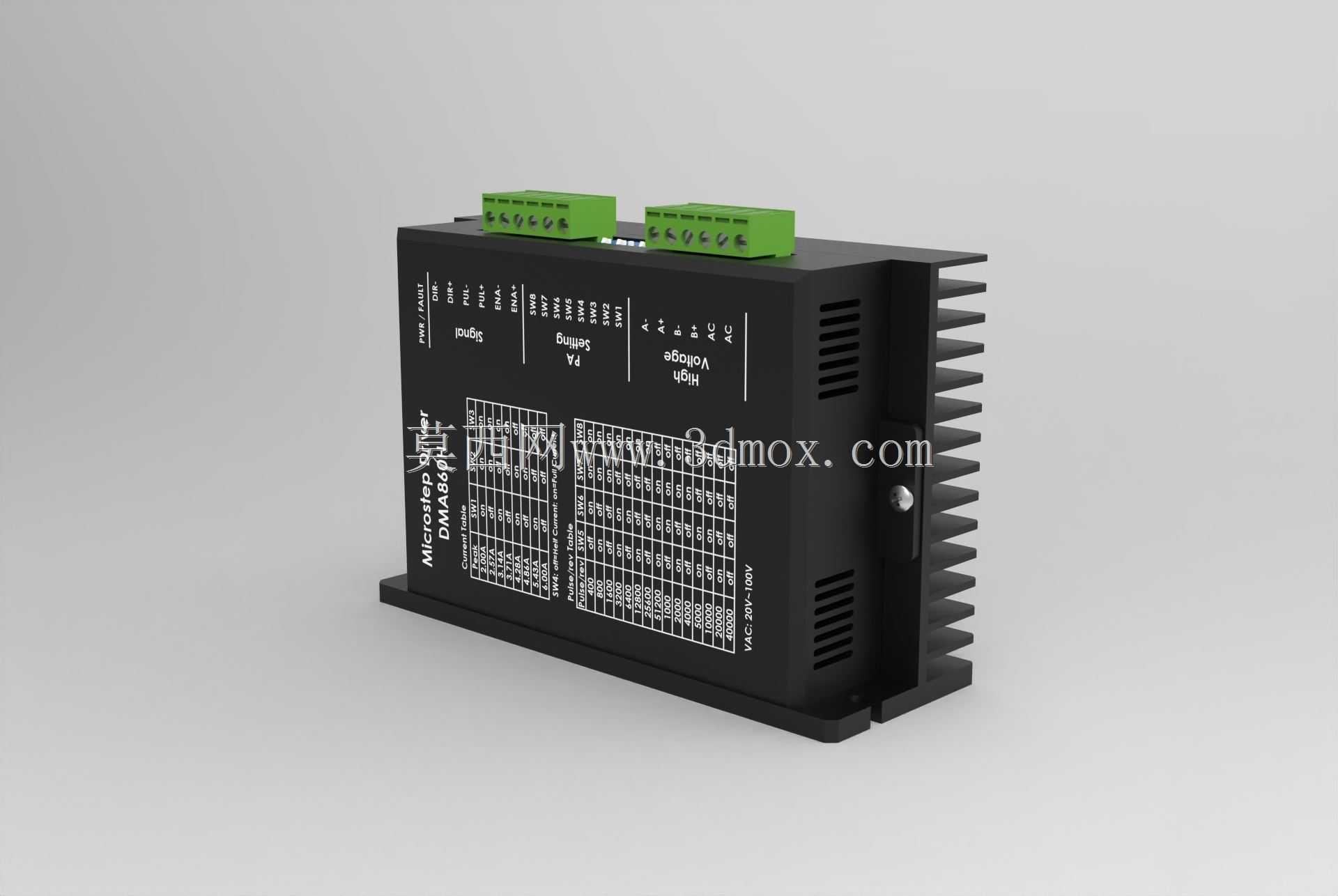

　　从产品设计思路层面，这款驱动器采用了一体化铝制散热壳体结构，侧面设计有密集的平行散热鳍片，依靠自然对流即可满足额定工况下的散热需求，无需额外加装散热风扇，减少了易损部件，提升了长期运行的稳定性；壳体表面采用黑色氧化处理，具备一定的防锈、抗腐蚀能力，适配车间多尘、存在少量油污的使用环境。顶部的接线端子采用绿色插拔式端子排，分为电源输入、电机绕组接线、控制信号接线三个独立区域，每个端子旁都印有清晰的丝印标识，标注对应接线的功能定义，同时在壳体正面印有细分设置、输出电流设置的拨码开关对应表，调试人员无需查阅额外说明书，即可对照壳体标识完成拨码参数设置，大幅降低现场调试的时间成本。拨码开关采用嵌入式设计，避免设备运输、安装过程中误碰导致参数偏移，同时预留了状态指示灯位置，能够直观显示驱动器的供电状态、运行状态、故障状态，方便现场运维人员快速排查设备故障。

　　从外形尺寸与安装边界来看，这款驱动器整体为长方体结构，底部带有突出的安装固定边，预留两个对称的安装固定孔，可直接通过螺丝固定在设备的电控箱安装板上，安装孔位间距符合行业通用的86步进驱动器安装尺寸标准，能够直接替换同规格的其他品牌驱动器，无需重新打孔调整安装位置。整体厚度控制在合理范围内，在电控箱内排布时，相邻驱动器之间预留10mm以上的间隙即可满足散热需求，不会占用过多的电控箱内部空间；接线端子全部布置在驱动器顶部，接线完成后线束可沿电控箱走线槽规整排布，不会与其他元器件产生干涉。驱动器的侧面散热鳍片为垂直方向设计，安装时保持鳍片方向与空气对流方向一致，可最大化提升自然散热效率，在额定负载下连续运行时，壳体温度可控制在元器件允许的工作温度范围内，不会出现过热降频或者保护停机的问题。

　　在实际选型匹配过程中，需要根据所配套步进电机的额定相电流来调整驱动器的输出电流档位，避免输出电流过大导致电机过热，或者电流过小导致电机输出扭矩不足；同时根据设备运行所需的脉冲当量、运行平稳性要求选择合适的微步细分档位，细分档位越高，电机运行越平稳，但对应的控制器脉冲输出频率要求也越高，需要匹配控制器的高速脉冲输出能力。在布线过程中，控制信号线需要与动力线分开走线，避免平行布线带来的信号干扰，保障脉冲信号传输的稳定性。这款驱动器的结构设计充分考虑了工业现场的安装、调试、运维全流程需求，没有冗余的装饰性结构，所有结构设计都服务于功能实现与可靠性提升，是中功率步进运动控制场景下的常用配套部件。
