高精度无托结构高精度狙击枪械三维结构

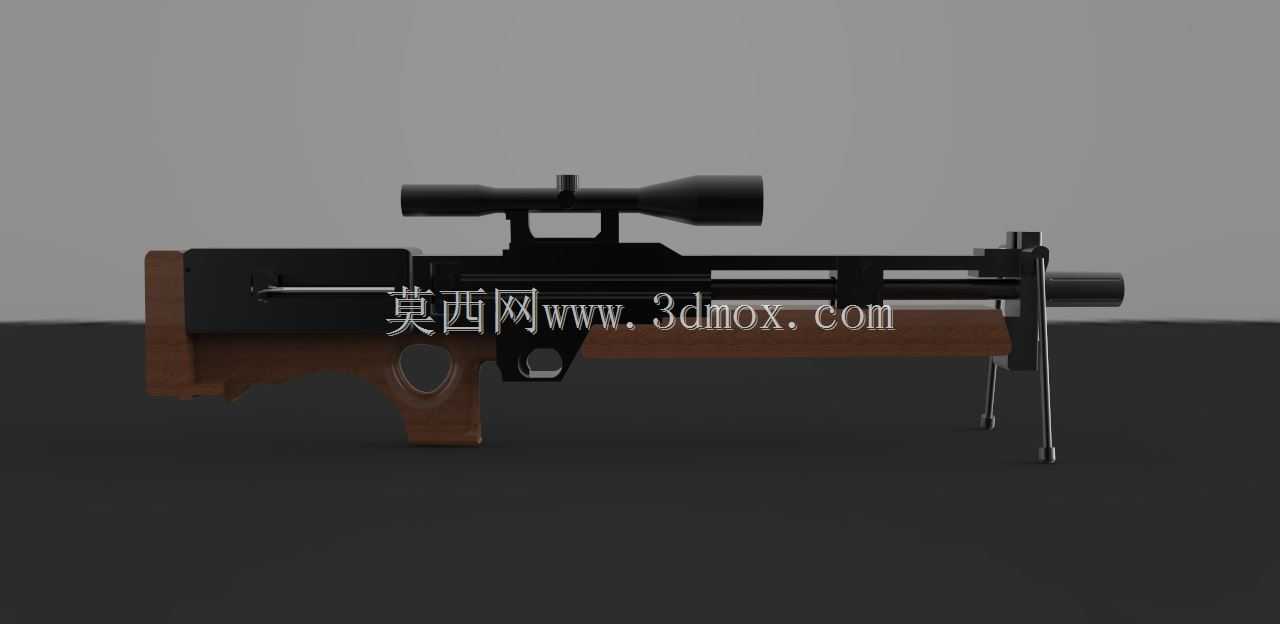

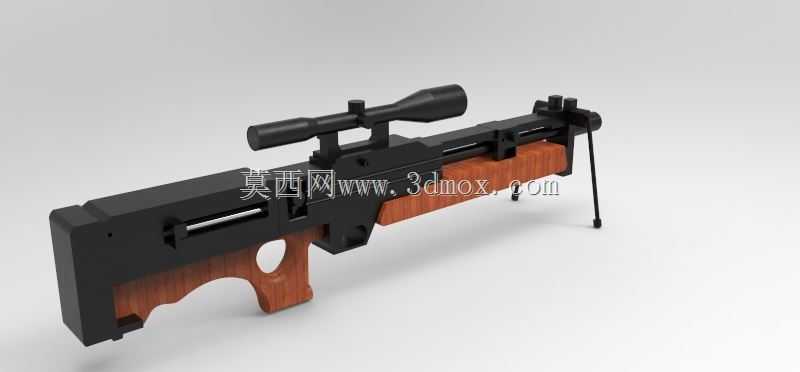

　　该枪械采用无托式布局设计，核心设计逻辑是在保证标准长度枪管的前提下，尽可能压缩整枪总长度，优化狭小空间内的携行与操作适配性，这一布局思路最初是为了适配近距离安保场景下的快速响应需求，同时兼顾远距离高精度打击的性能要求。从结构设计来看，整枪围绕枪管作为核心基准进行布局，枪管作为所有结构件的安装基准，闭锁机构、发射机构、供弹组件均以枪管轴线为中心进行排布，最大限度降低结构不对称带来的射击偏差。闭锁结构采用封闭螺栓点火设计，配套带有七个锁止凸耳的螺栓，锁止凸耳沿螺栓周向均匀分布，闭锁时凸耳与节套卡槽完全啮合，保证击发时枪管与枪机的刚性连接，避免击发瞬间的结构位移影响射击精度，两级触发器的设计将触发拉力控制在1.2至1.4千克区间，

　　扳机行程分为两段，第一段为预压行程，第二段为击发行程，有效降低射手扣扳机时的发力扰动，提升单发射击的一致性。供弹系统采用6发容量的单叠盒弹匣，弹匣布置在握把后方的无托结构常规位置，供弹路线沿枪管轴线正下方设计，尽可能缩短供弹行程，降低供弹故障概率，装弹后弹匣部分重量为0.4千克，重心位置靠近握把区域，优化整枪的握持平衡。配套的快速可拆卸式示波器支架重量为0.96千克，支架采用快拆锁止结构，无需额外工具即可完成瞄准镜的拆装，重复安装的定位精度控制在1角分以内，满足高精度瞄准的重复装夹要求，该枪械未设置机械瞄准具，默认搭配施密特&折弯机2.5-10倍伸缩瞄准镜，瞄准镜通过支架直接与枪管节套连接，

　　避免枪身其他部件的形变传递到瞄准镜上，保证瞄准基线的稳定性。在重量参数设计上，无瞄准镜配置下的空载重量为6.95千克，加装瞄准镜及满弹匣后的负载重量为7.35千克，重量分布经过优化，重心位于握把上方靠前位置，射手据枪时无需额外施加向下的压力即可维持枪身水平，降低长时间据枪的疲劳感。口径选择300温彻斯特万能圆弹，该弹药的选型核心是兼顾远程弹道精度与全射程范围内的弹道一致性，弹药外弹道系数高，在远距离上的速度衰减和风偏量控制表现优异，适配高精度狙击的使用需求。从实际应用场景来看，该结构的枪械主要适配需要高精度打击的安保、反恐场景，无托结构带来的短总长优势使其可以在车辆内部、建筑物内部等狭小空间内快速出枪，

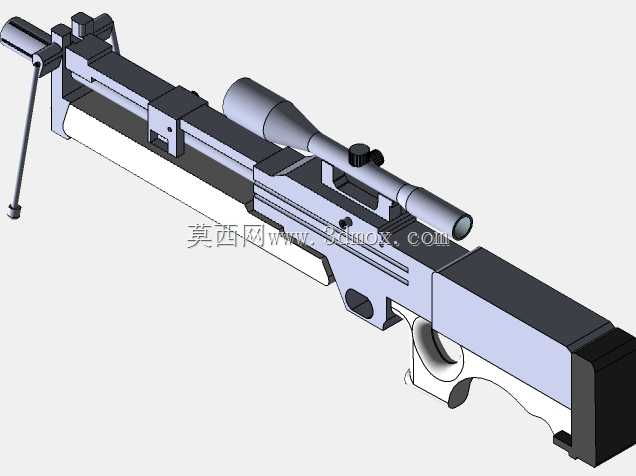

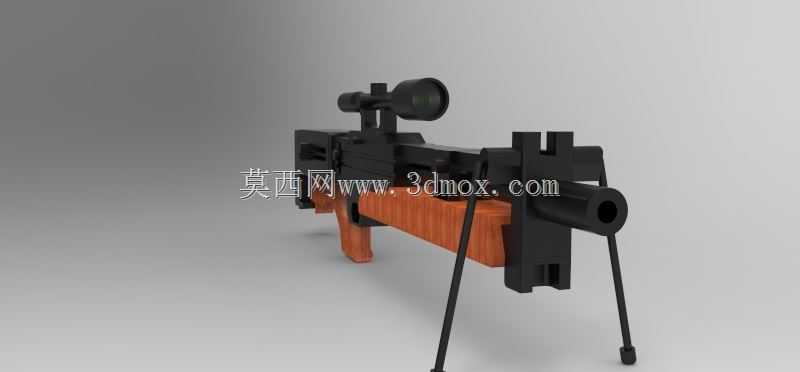

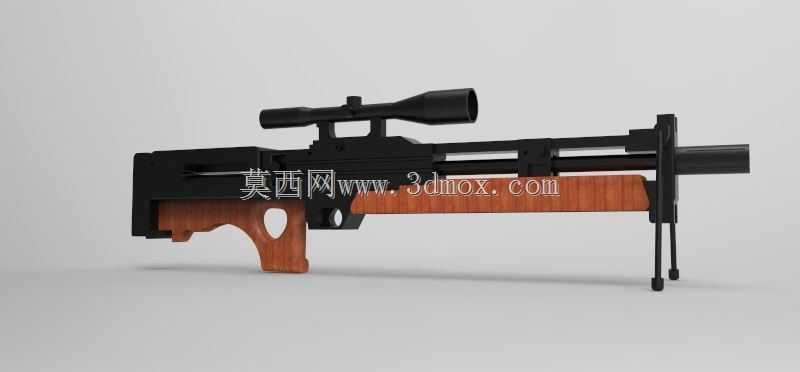

　　同时长枪管配合高精度弹药和瞄准系统，可以在中远距离上实现精准打击，兼顾了狭小空间操作灵活性与远距离射击精度。在三维建模过程中，需要重点关注各部件的装配基准关系，尤其是枪管与节套、枪机、瞄准镜支架的同轴度要求，锁止凸耳的配合间隙需要控制在合理范围，既保证闭锁动作的顺畅性，又要避免间隙过大带来的击发振动偏差，扳机组件的两级行程需要通过结构限位实现精准的力值控制，弹匣的供弹坡角度需要与弹药锥度匹配，保证供弹过程中弹药的顺畅爬升，避免出现卡弹故障。两脚架安装在枪管前端下方，采用可伸缩结构，展开后可以为枪身提供稳定的前部支撑，脚架的铰接点设置在枪管轴线附近，降低脚架支撑力对枪管振动的影响，护木部分采用木质结构，既起到隔热作用，也为射手前部握持提供舒适的接触面，握把的开孔设计适配射手握持时的手指位置，提升握持的贴合度。
