SolidWorks建模经典单摇臂电吉他结构

　　这款电吉他的三维结构建模，完整还原了量产实心电声吉他的核心装配逻辑，可直接用于乐器结构设计验证、教学演示以及个性化定制改型的参考。从实际应用场景来看，这类结构的电吉他广泛覆盖电声演出、录音室录音乐器制作、乐器维修配件测绘、青少年科创乐器设计教学等多个领域，建模过程中完全遵循实体电吉他的装配公差逻辑，所有配合面均预留了实际生产所需的装配间隙，不存在建模过程中常见的面重叠、零公差卡死问题。

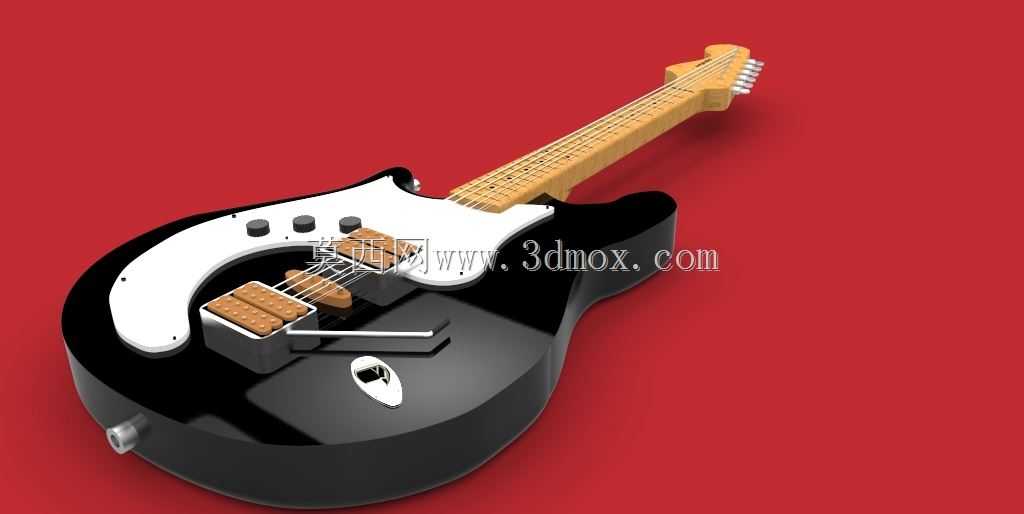

　　从结构功能特性来看，模型完整复现了单摇颤音系统的工作逻辑，琴桥位置的摇把安装孔、颤音弹簧腔的腔体深度、琴桥底座的安装定位槽均按照实际量产尺寸还原，摇把下压带动琴桥俯仰的运动轨迹在装配体中可直接做运动仿真验证，能直观看到琴弦张力变化与琴桥摆动角度的对应关系，这部分结构是电吉他设计中最核心的功能区域，建模时特意将琴桥的六个独立弦鞍做了分件处理，每个弦鞍的高度调节螺丝、前后位置调节螺丝都保留了独立实体，可直接用于验证弦距调节、八度音校准的行程范围，避免实际生产中出现调节行程不足导致的音准问题。

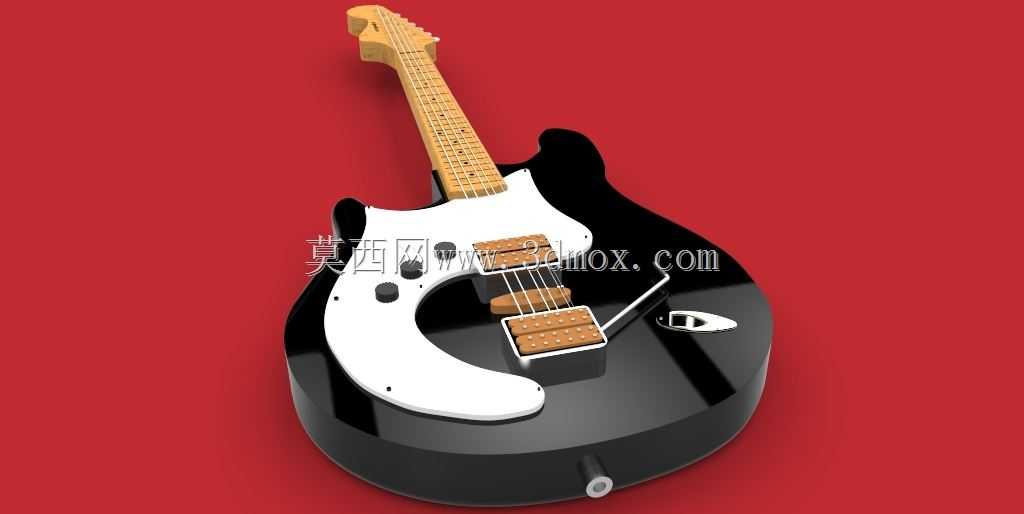

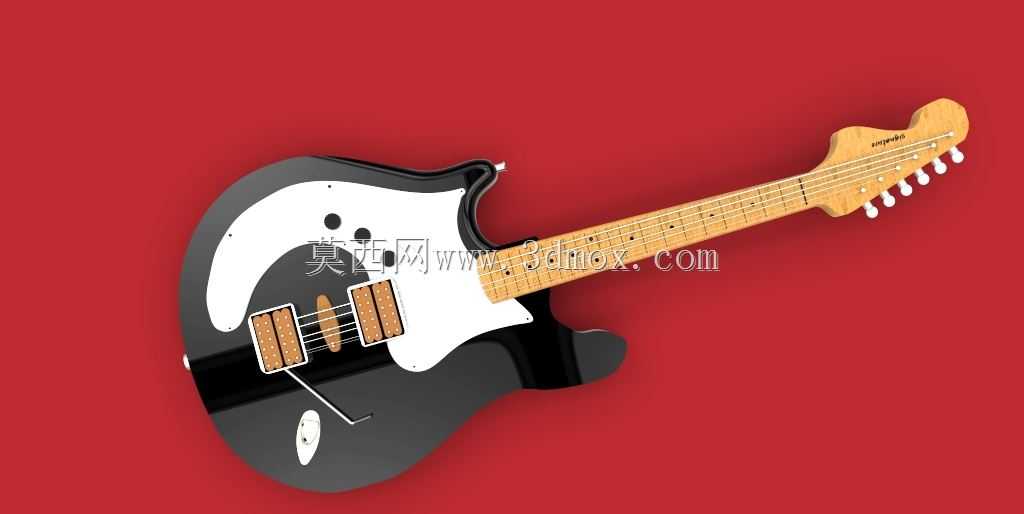

　　琴体部分采用经典的ST型轮廓造型，建模时严格遵循人体工学的握持边界，琴身正面的前臂依托弧度、背面的肋骨贴合曲面都做了顺滑的曲率过渡，没有生硬的折角，琴体上的拾音器安装槽、旋钮电位器孔、输出接口安装位、背带钉安装孔均按照标准五金配件的安装尺寸做了开孔处理，拾音器槽的深度适配常规双线圈与单线圈拾音器的安装高度，电位器孔的直径匹配通用的英制电位器螺纹规格，输出接口的沉台深度能保证常规6.35mm音频接口安装后不会突出琴体背面。琴颈与琴体的连接采用螺栓连接结构，琴颈根部的四个安装螺栓孔位置、琴颈 pocket 的深度与倾斜角度都做了精准还原，琴颈的指板弧度采用常规的9.5英寸曲率，品丝的位置按照十二平均律的弦长比例排布，琴头的弦钮安装孔位匹配标准封闭式弦钮的安装尺寸，弦枕的开槽位置对应六根琴弦的排布间距，从琴枕到琴桥的有效弦长严格控制在常规电吉他的25.5英寸标准长度，保证结构尺寸符合实际演奏的音准要求。

　　设计思路上，整个建模过程采用自顶向下的设计逻辑，先以有效弦长为核心基准搭建骨架模型，确定琴桥、琴颈、琴头的核心定位基准，再依次拆分琴体、琴颈、琴桥、拾音器、旋钮、弦钮等独立零件，所有零件的配合关系均在装配体环境下做关联设计，修改琴体轮廓时能自动同步更新相关安装孔的位置，避免单独零件建模出现的位置偏差。外形尺寸方面，整琴总长度控制在常规量产电吉他的980mm左右，琴体最宽处约330mm，琴体厚度控制在45mm，琴颈在一品位置的厚度约21mm，十二品位置厚度约23mm，指板宽度在琴枕位置约42mm，这些尺寸边界完全符合常规电吉他的握持手感要求，安装边界上，所有外装配件的安装孔位均适配市售标准电吉他配件，不需要额外改孔就能直接替换通用配件，琴颈与琴体的连接螺栓采用标准M5规格，对应的安装工具为常规内六角扳手，完全符合乐器行业的通用装配规范。

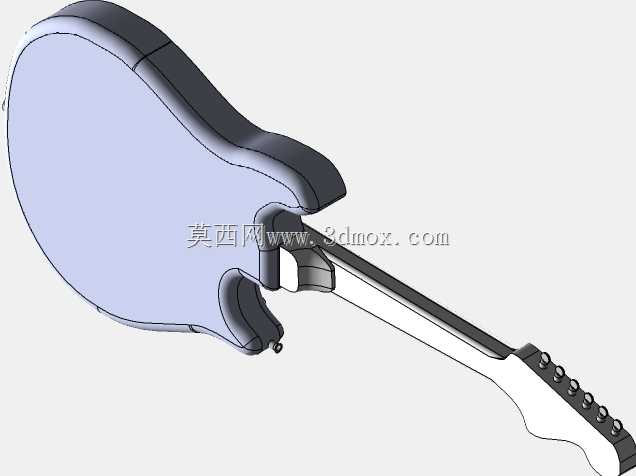

　　从结构细节来看，护板的轮廓与琴体正面的贴合面完全匹配，护板上的拾音器开孔、调节旋钮开孔、摇把避让缺口都做了精准对位，护板的固定螺丝孔位均匀分布在护板边缘，安装后不会出现护板翘起的问题。琴身背面的颤音弹簧腔做了独立的腔体设计，腔体内部预留了弹簧挂钩的安装位置，可根据建模结构直接匹配常规的三弹簧或五弹簧颤音系统配置，弹簧腔的后盖安装槽也做了对应尺寸的沉台，安装后盖后能与琴背曲面完全齐平。背带钉的安装位置分别设置在琴身尾部上端与琴颈连接角的上端，两个位置的受力角度经过优化，背带安装后整琴的重心平衡位置恰好落在演奏者的胸腹位置，不会出现琴头下坠或琴体倾斜的问题，符合长时间站立演奏的配重要求。
