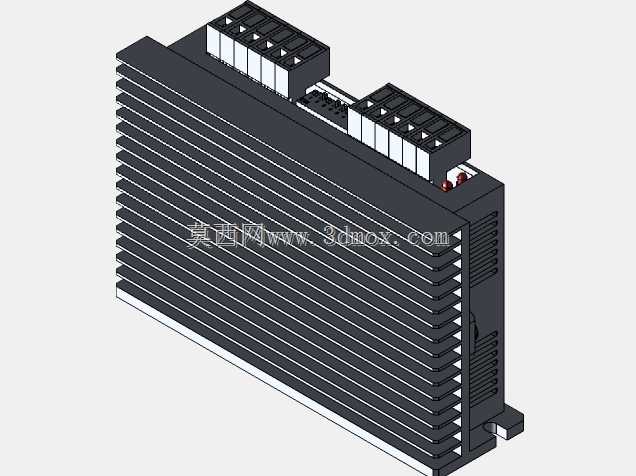

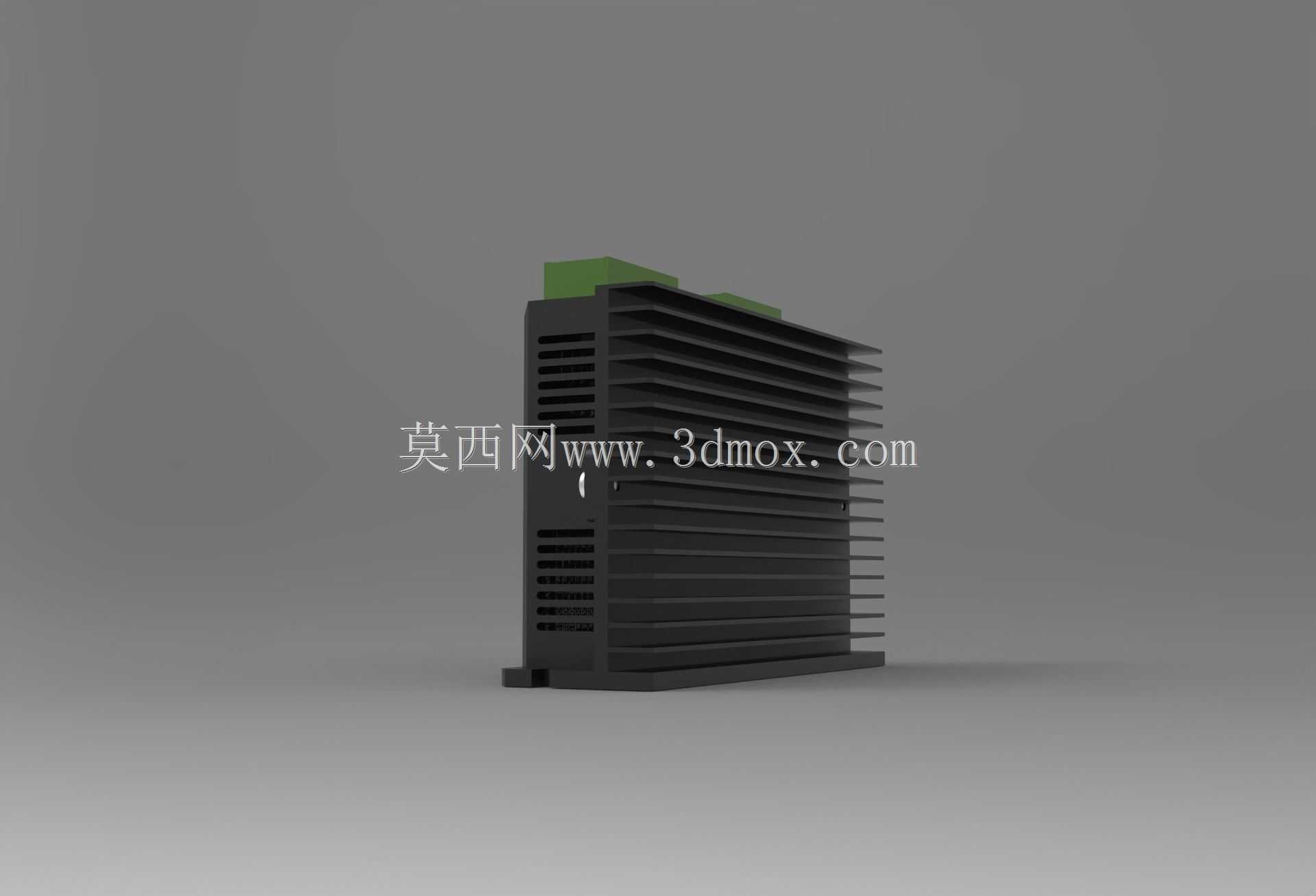

DM542两相步进微步驱动装置结构设计

　　在非标自动化设备的运动控制回路搭建中，步进驱动是衔接上位控制信号与步进电机出力的核心中间部件，DM542这类微步型驱动的应用场景覆盖了3C装配工位的滑台进给、包装设备的送膜辊驱动、小型雕刻机的轴系传动、激光打标设备的位移平台控制等多个对低速运行平稳性有要求的工控场景，区别于普通整步驱动的低频振动问题，微步细分的设计能有效降低步进电机低速运行时的转矩波动，让传动末端的执行件运行更顺滑，减少工位调整时的过冲与定位抖动。

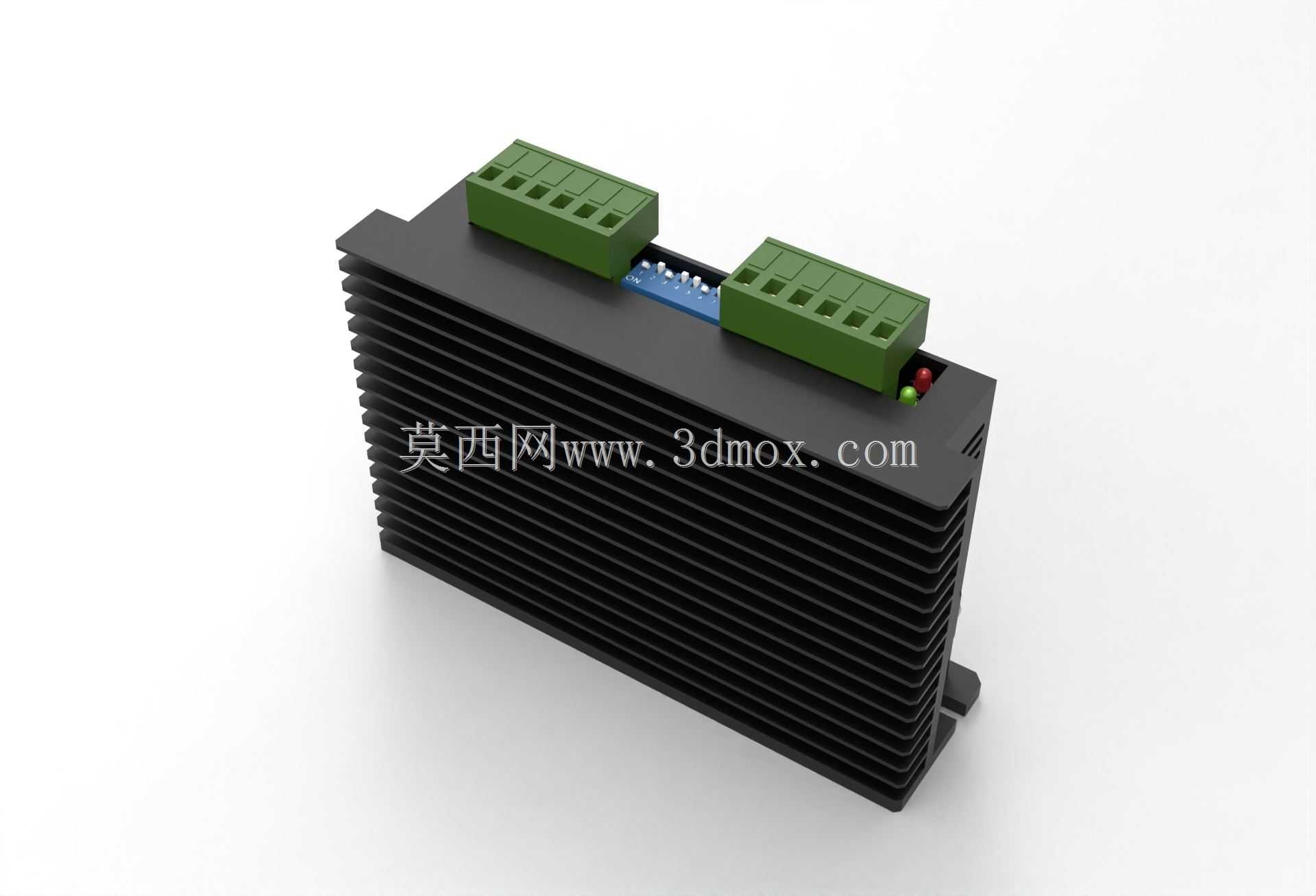

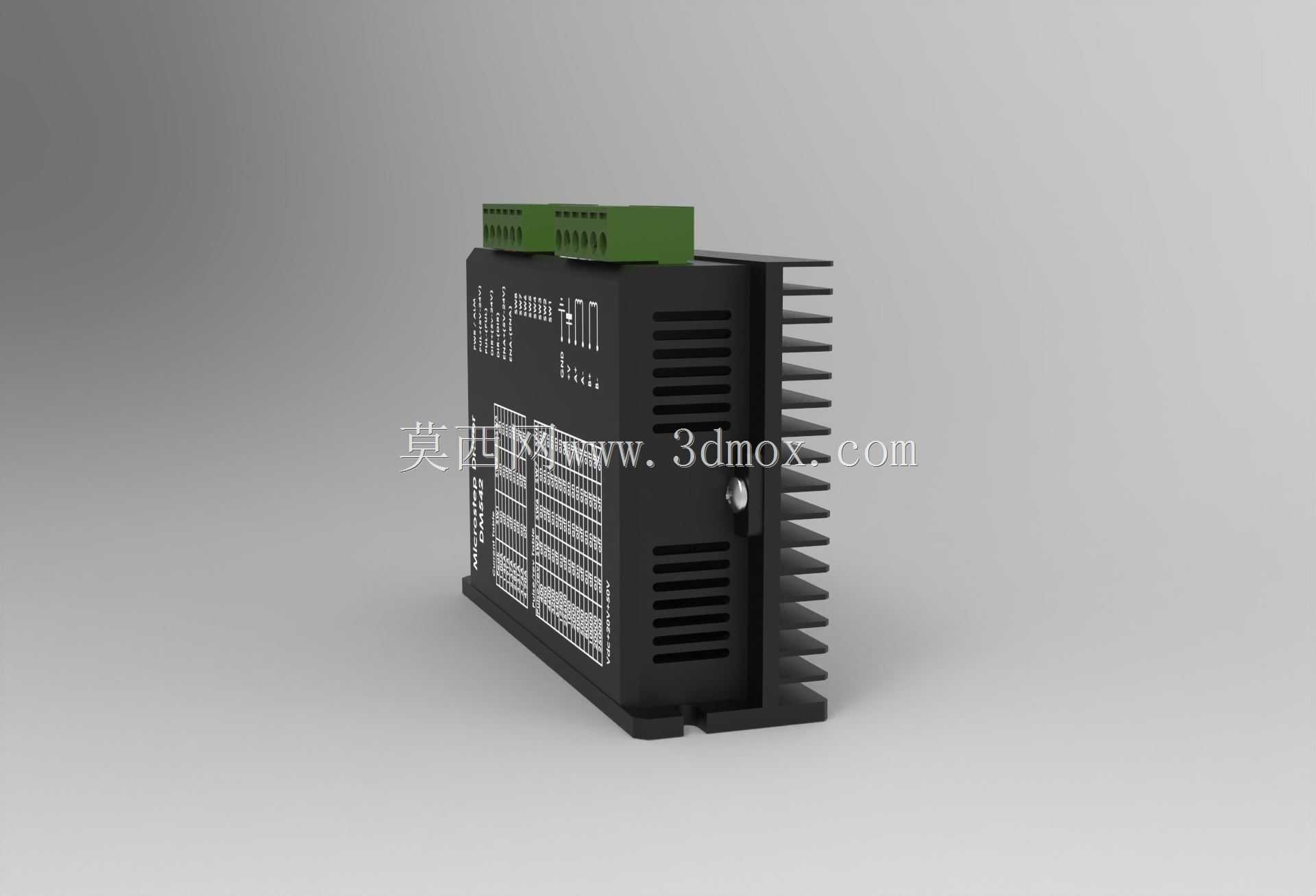

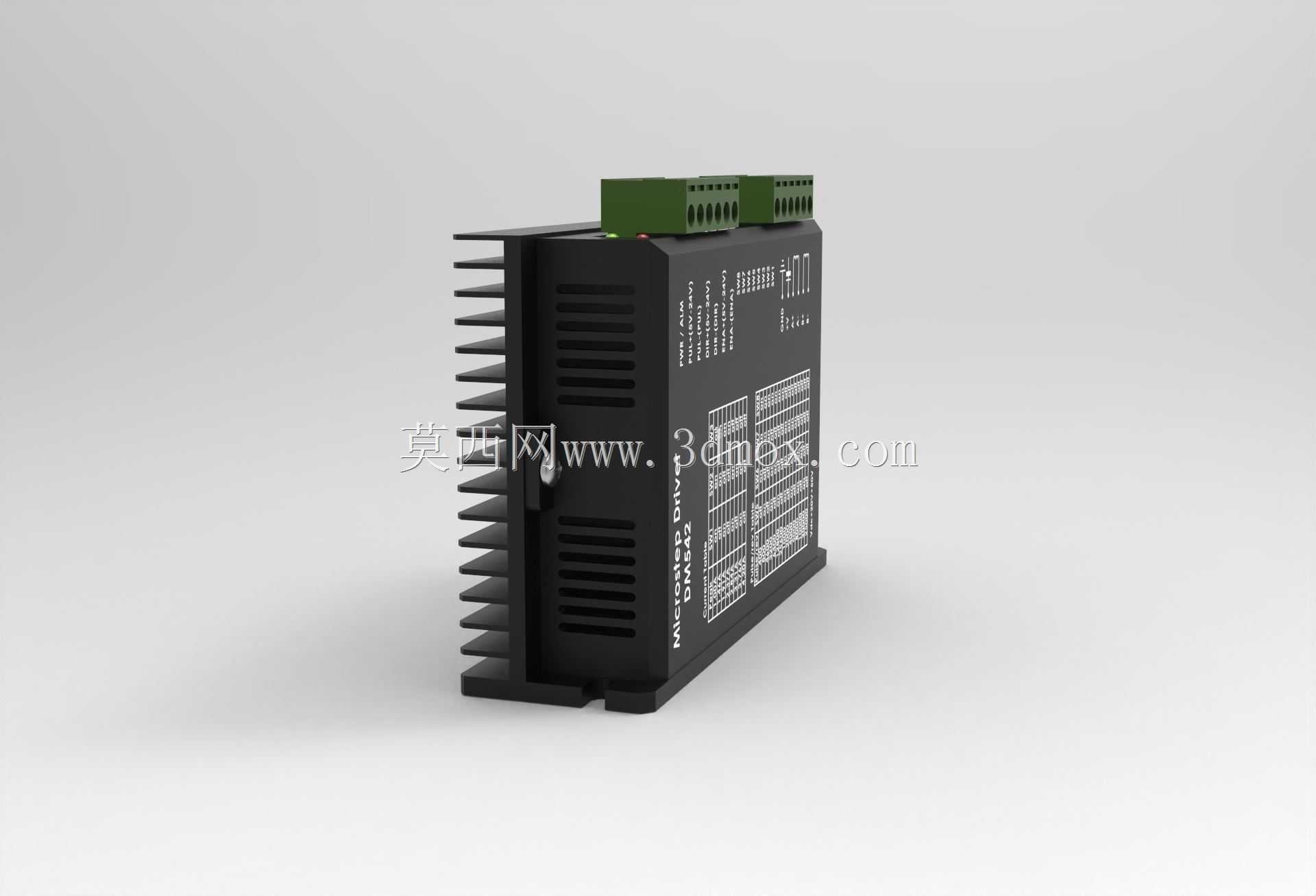

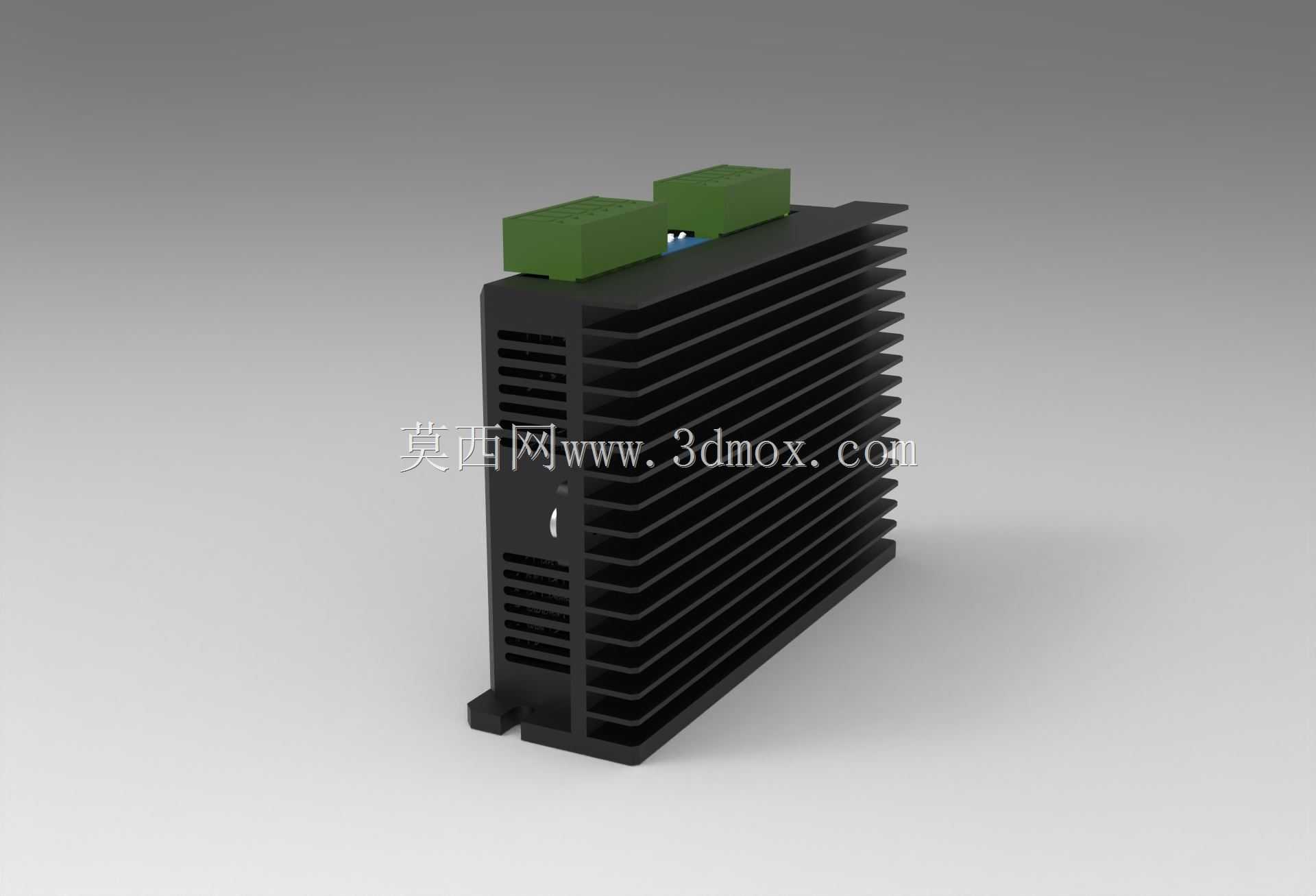

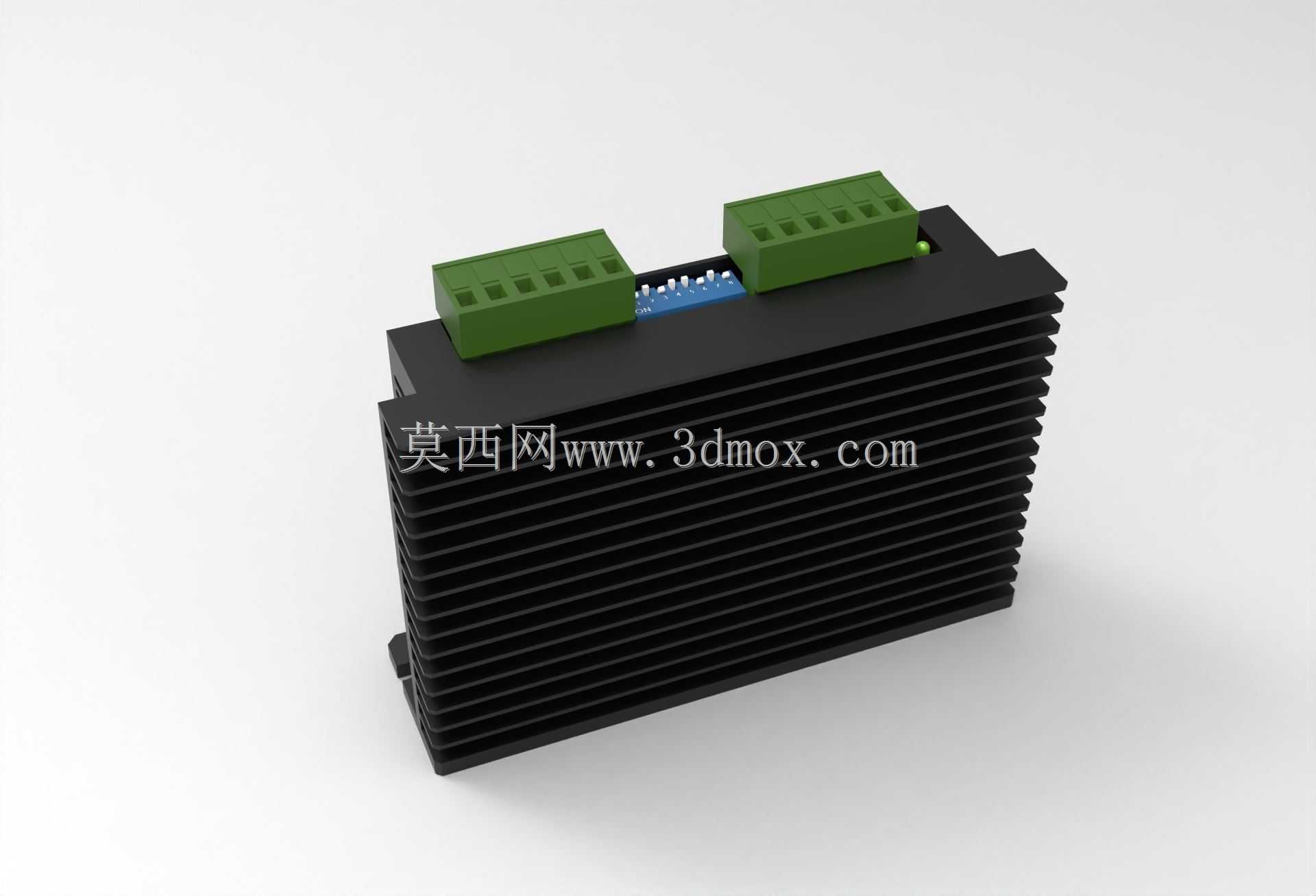

　　从实际使用的功能特性来看，该驱动采用直流供电架构，适配两相混合式步进电机的驱动需求，内置的细分调节模块可通过拨码开关组合实现不同步数的细分设定，匹配不同设备对定位分辨率、运行速度的差异化要求；驱动本体侧面设计的一体化散热鳍片是热设计的核心部分，在持续输出额定电流的工况下，鳍片结构能增大与空气的接触面积，通过自然对流带走功率器件工作产生的热量，避免长时间运行时功率管过热触发过温保护，影响设备连续稼动。接线端子采用上置式布局，动力线、信号线、电源线的接线位分区排布，现场接线时可快速区分不同回路的接线点位，减少错接概率，端子的螺丝压接结构能保证多股软线压接后的接触可靠性，避免设备运行中因振动导致接线松脱引发的驱动报警。

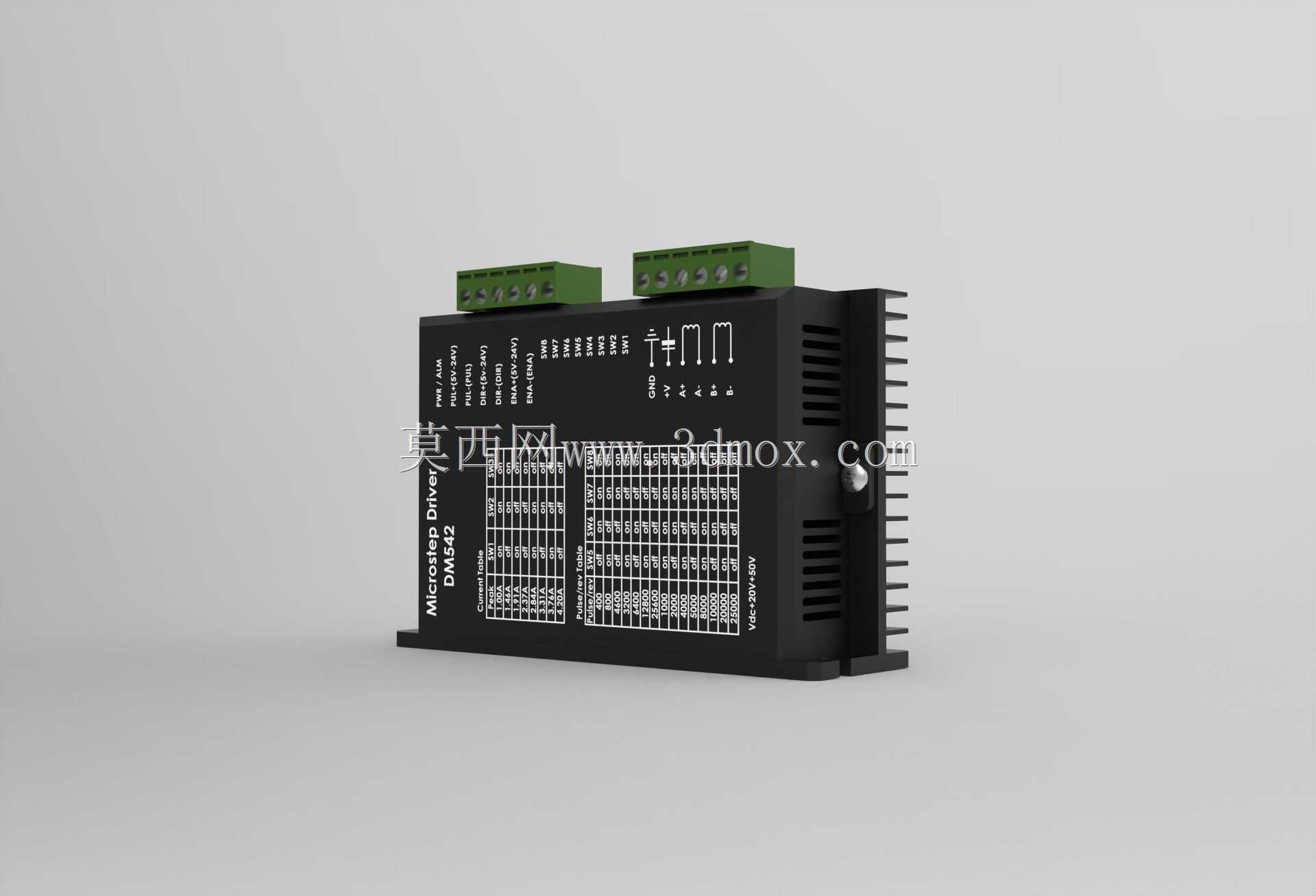

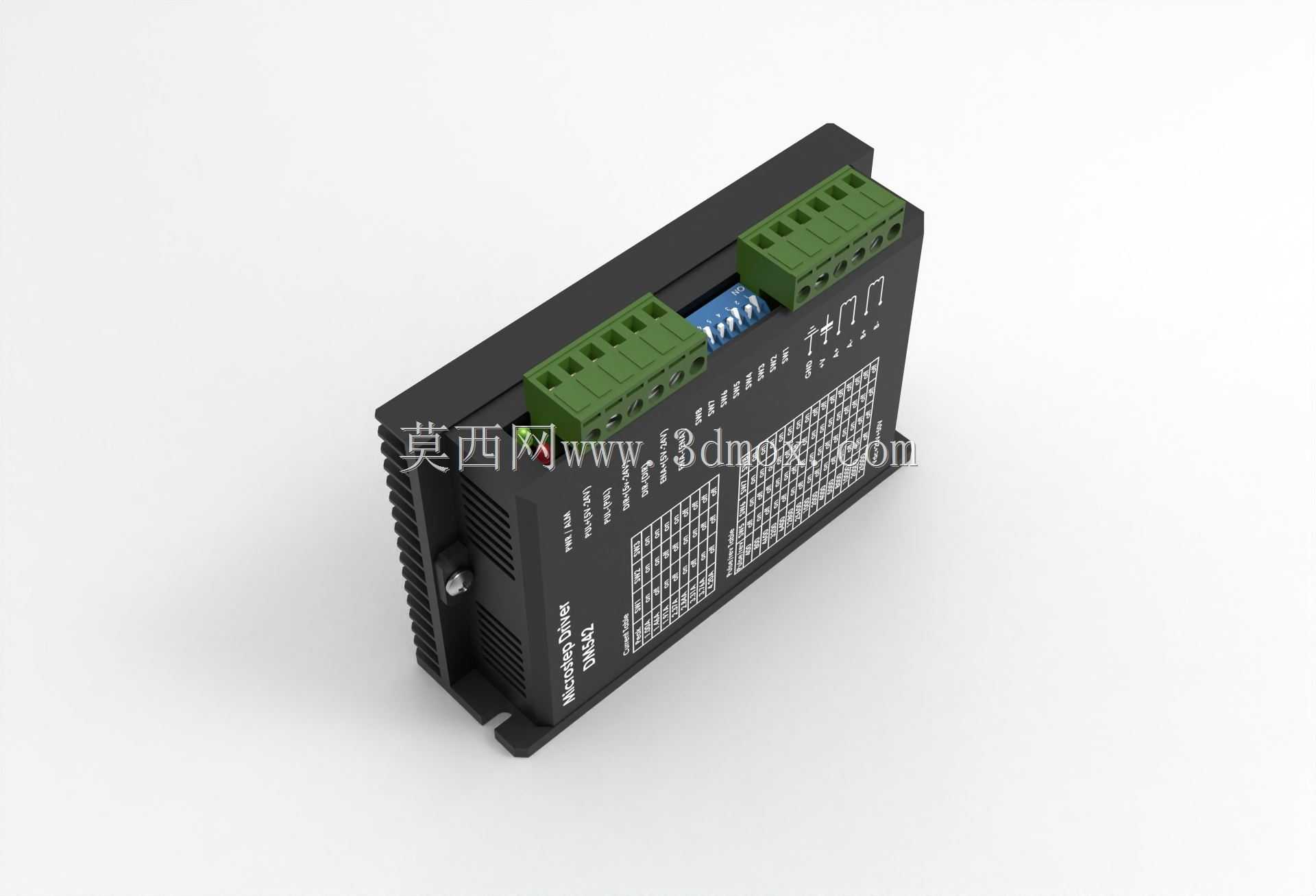

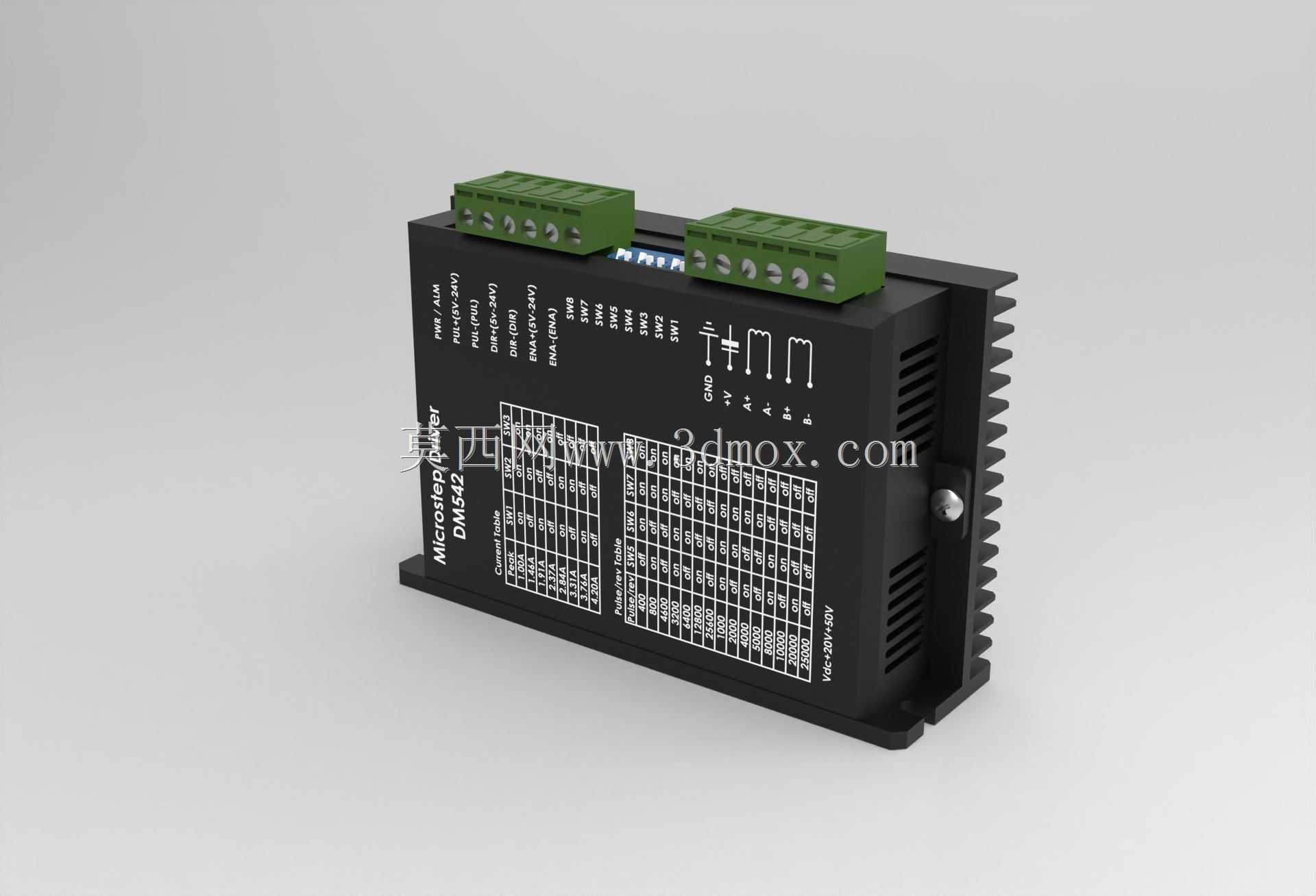

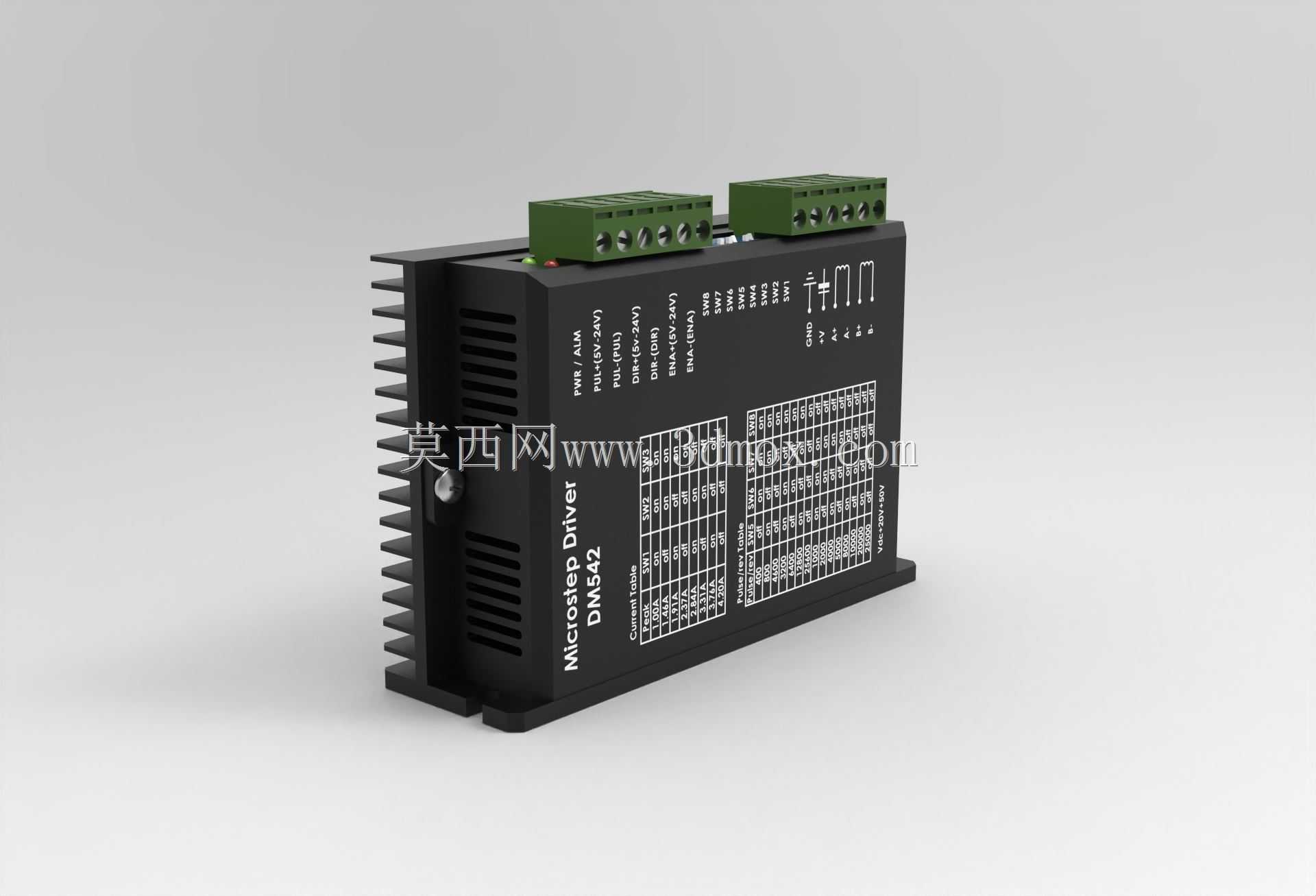

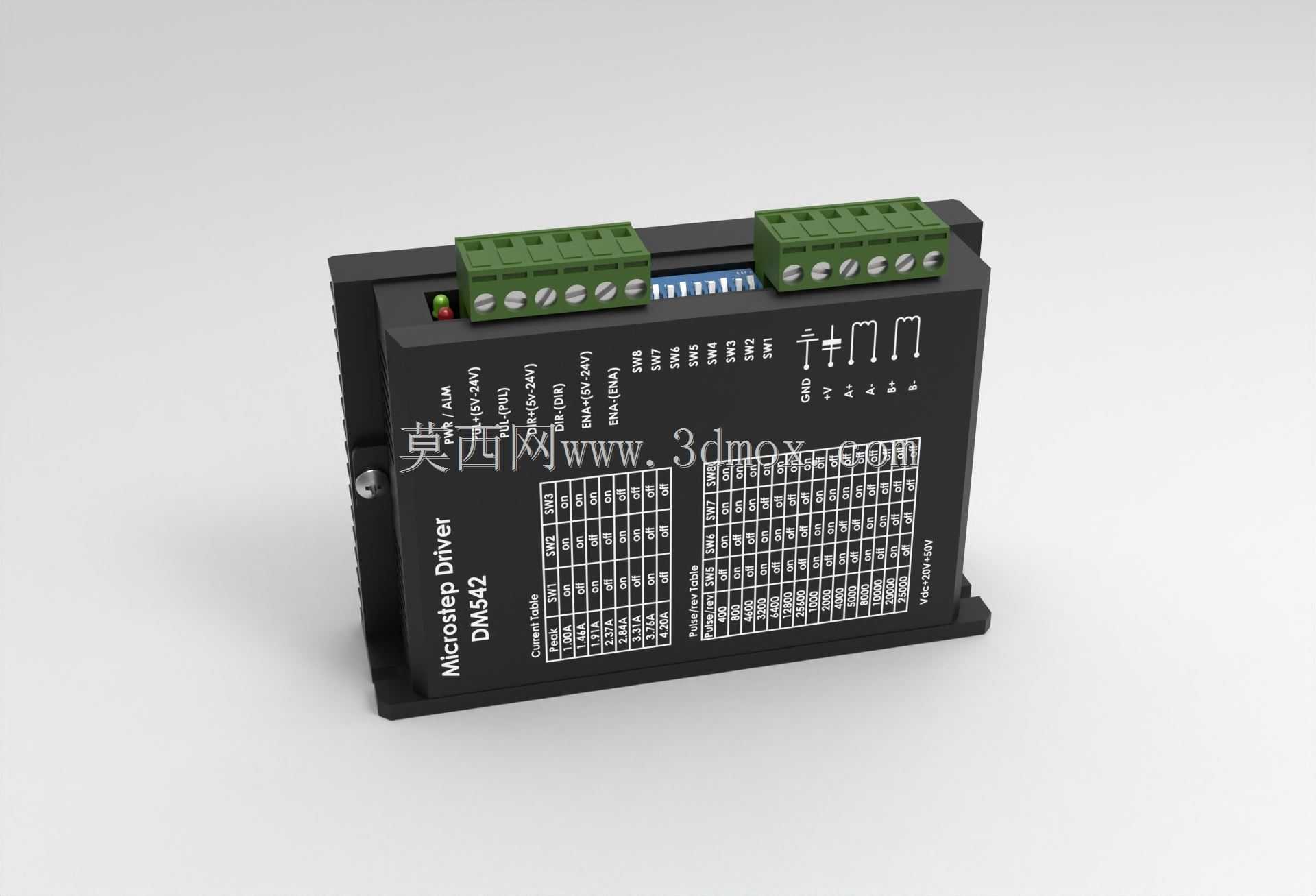

　　从结构设计的思路来看，外壳采用拉伸铝型材搭配端盖的组合形式，铝型材本体既作为散热结构的载体，也作为内部PCB板的安装支撑骨架，这种设计能减少额外结构件的数量，降低整体装配复杂度，同时金属外壳能形成连续的屏蔽层，减少车间内变频器、伺服设备产生的电磁干扰对驱动内部信号采样回路的影响，提升复杂电磁环境下的运行稳定性。外壳表面的丝印内容清晰标注了接线定义、拨码开关对应的细分参数、电流设定档位，现场调试人员无需翻阅说明书即可快速完成参数拨码与接线核对，降低现场调试的时间成本。

　　关于安装边界与外形尺寸，该驱动的安装孔位采用标准的轨装与螺丝固定兼容设计，既可以通过背部的卡扣固定在标准DIN电气安装导轨上，适配常规电气柜内的元件排布习惯，也可以通过壳体两侧的固定耳用螺丝直接锁在安装板上，满足不同安装空间的布局要求。整体外形为长方体结构，宽度方向的尺寸控制适配多驱动并排安装的柜内空间需求，相邻驱动安装时预留足够的散热间隙即可保证散热效率，不会因为并排安装导致热量积聚；高度方向的尺寸避开了柜内走线槽的常规安装高度，接线后线缆可顺着走线槽平顺排布，不会出现线缆过度弯折的情况。驱动的安装面平整度有明确公差要求，锁附固定螺丝时不会因为壳体变形导致内部PCB板受应力出现元器件虚接问题，功率器件与铝型材外壳之间的导热介质填充均匀，能保证热量从功率管到外壳的传导路径热阻稳定，在额定负载工况下外壳温度控制在元器件允许的工作温度区间内。

　　在实际选型匹配时，该驱动的电流输出范围可覆盖42、57系列两相步进电机的额定电流需求，针对不同惯量的电机可通过拨码调整输出电流档位，匹配电机的额定电流参数，避免电流设置过大导致电机过热，或是电流设置过小导致电机出力不足出现丢步问题。驱动内置的过流、过压、欠压保护回路，能在接线错误、电源波动过大的情况下快速切断输出，保护驱动内部功率器件与外接电机不被损坏，减少设备故障后的维修替换成本。信号输入回路采用光耦隔离设计，能将上位控制端的弱电信号与驱动内部的功率回路进行电气隔离，避免强电回路的干扰串入上位控制器，引发控制器死机或者信号误触发问题，这一点在多轴联动的设备中尤为重要，能有效降低不同轴系驱动之间的信号串扰，保证多轴协同运动时的动作同步性。
