便携式卡式燃气喷火枪结构设计方案

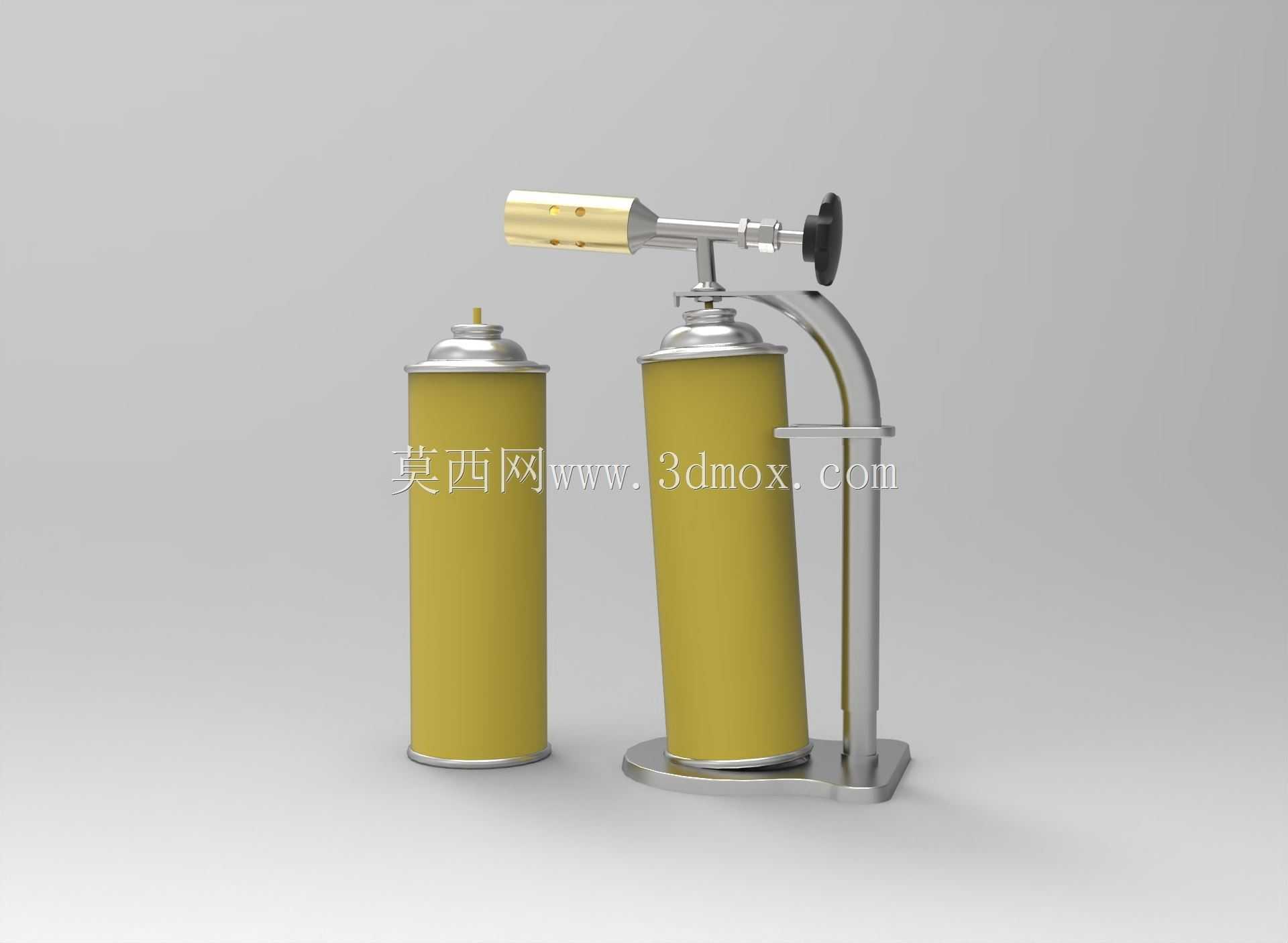

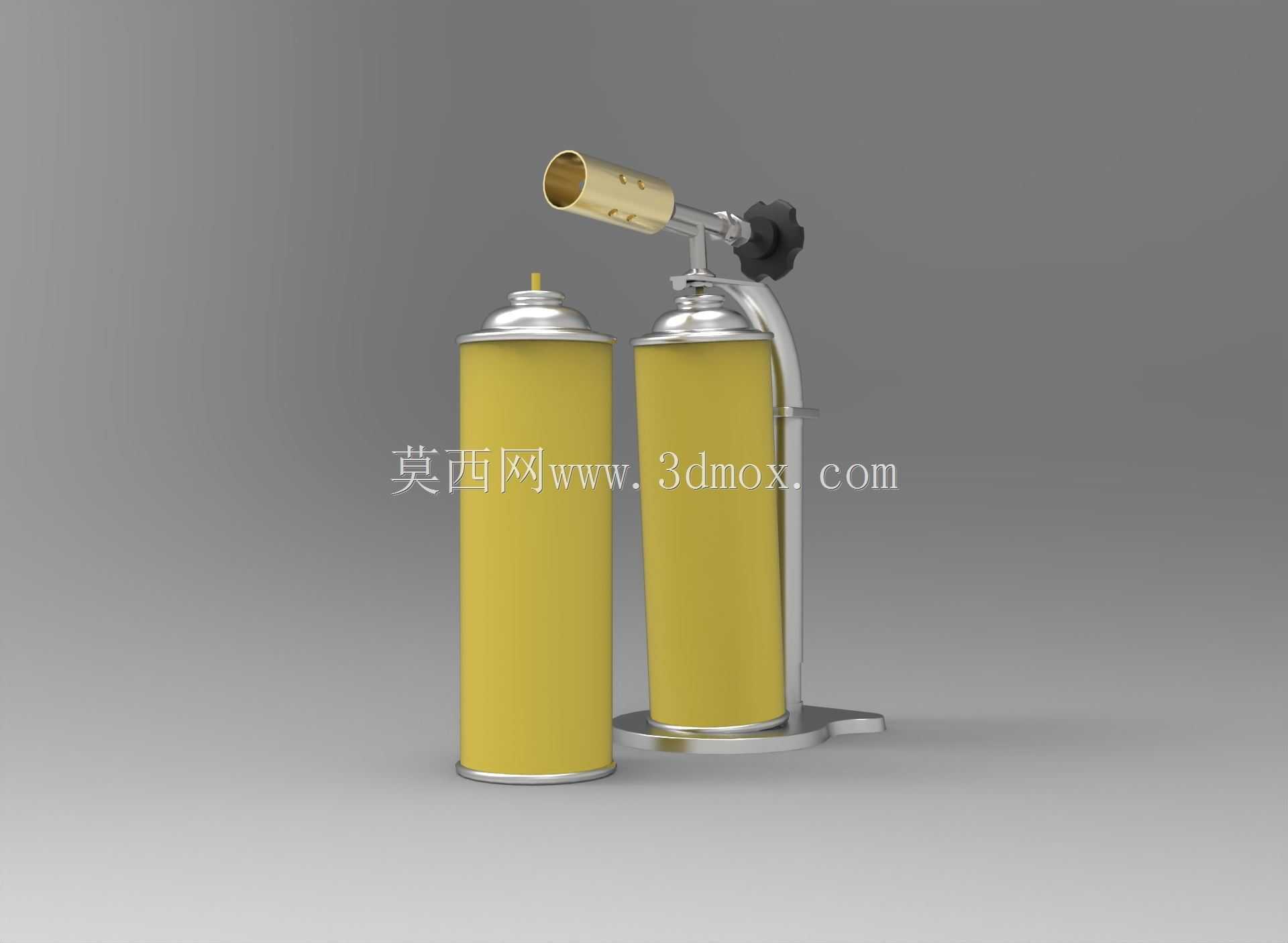

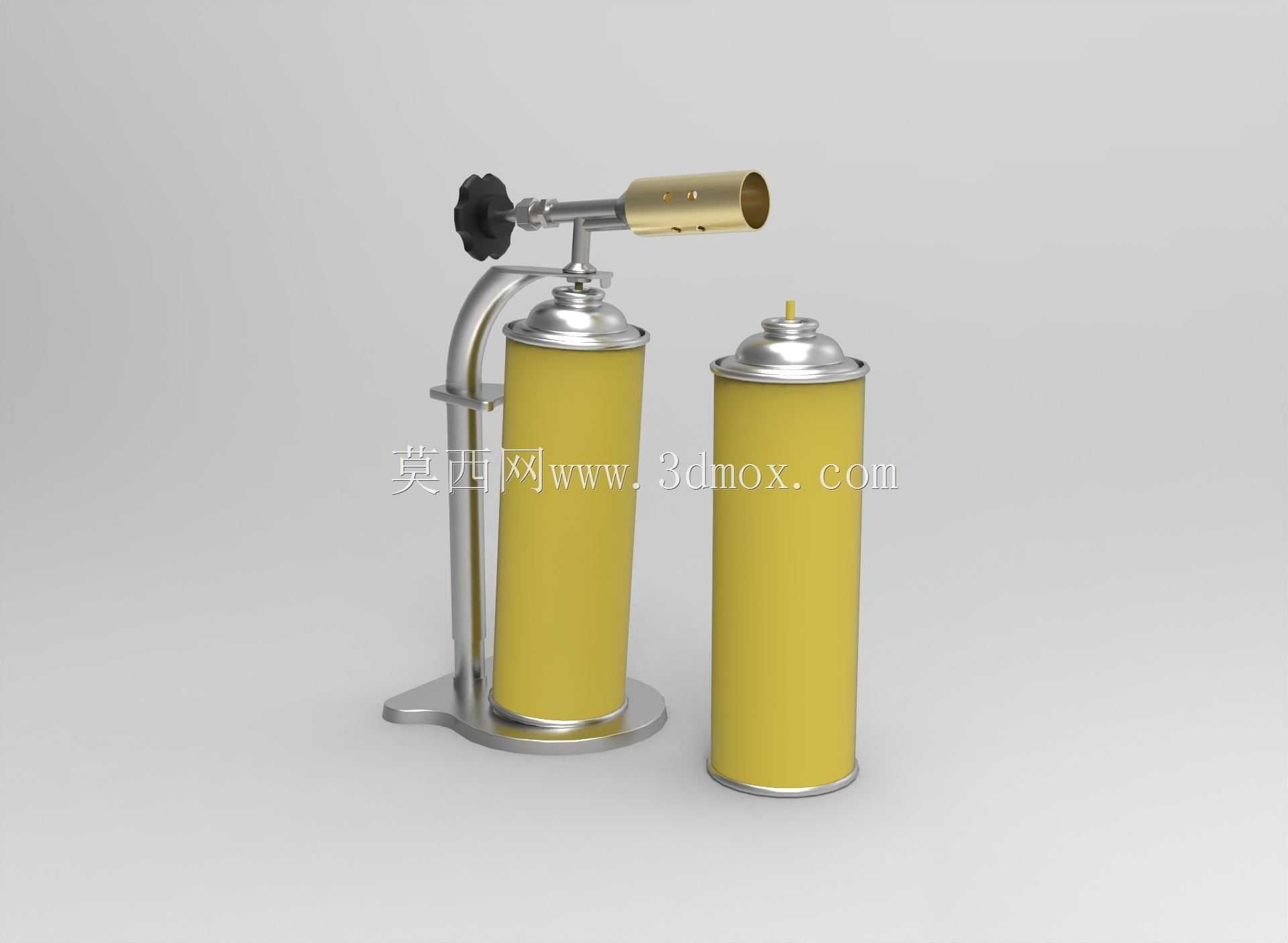

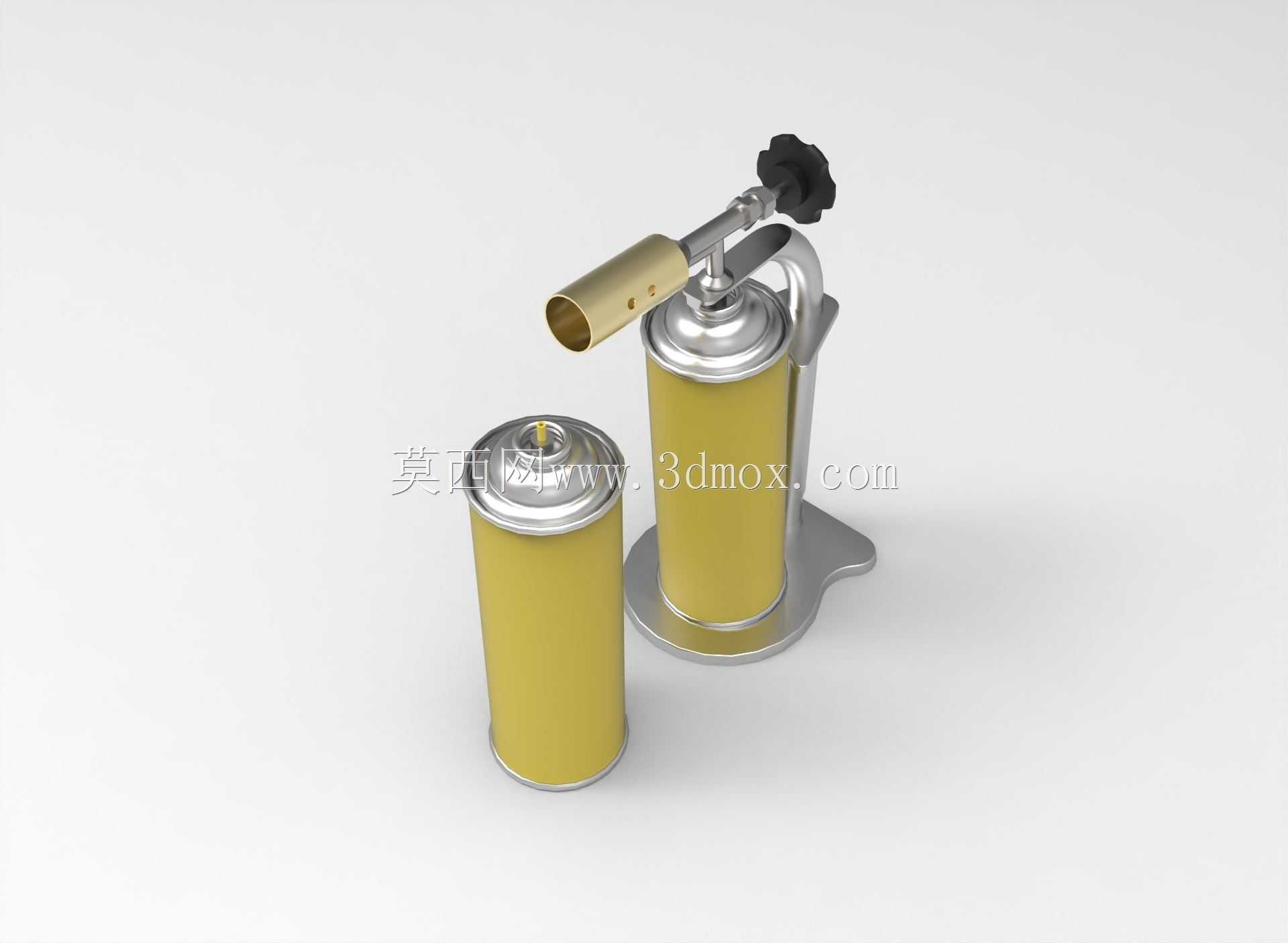

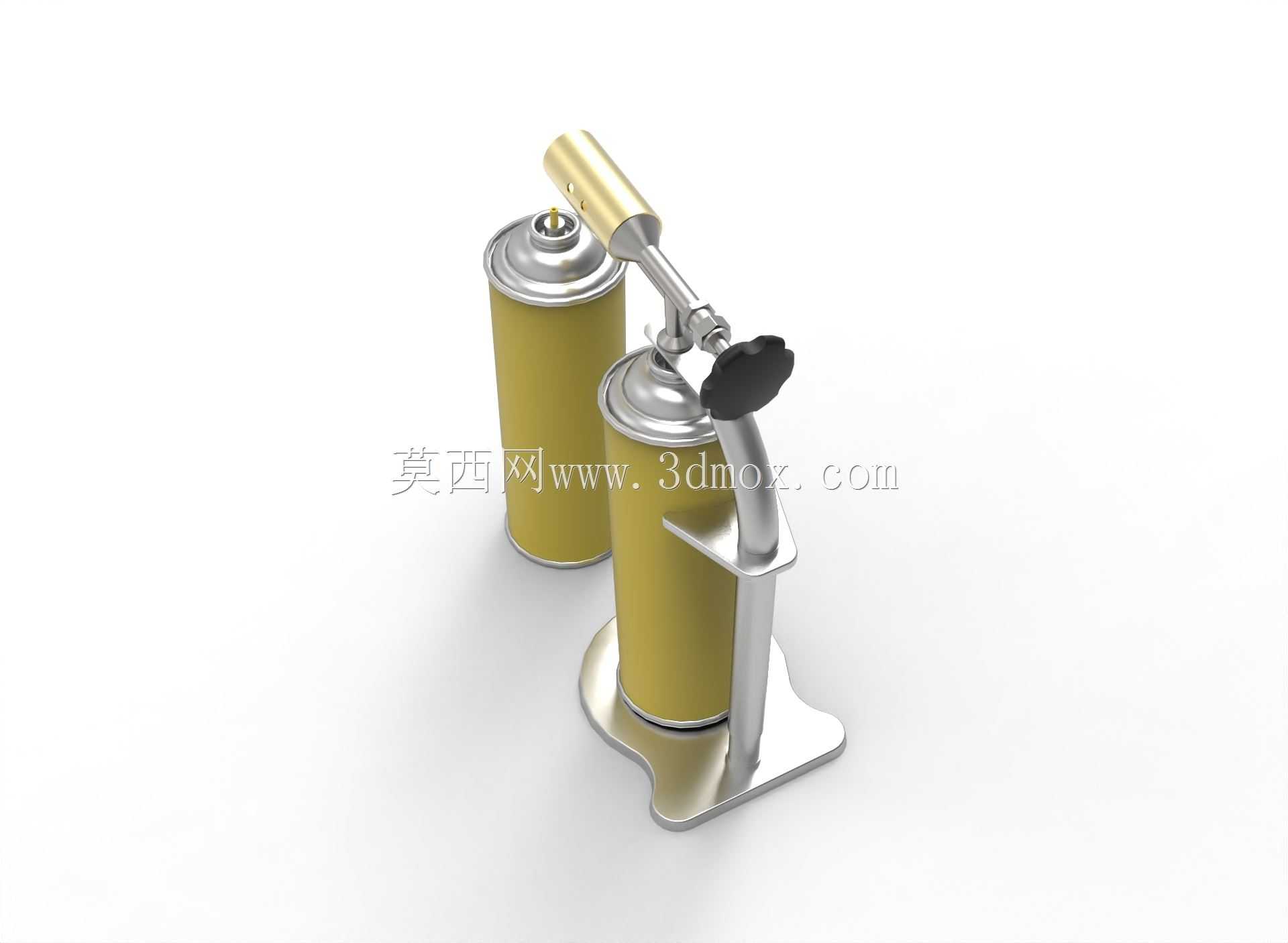

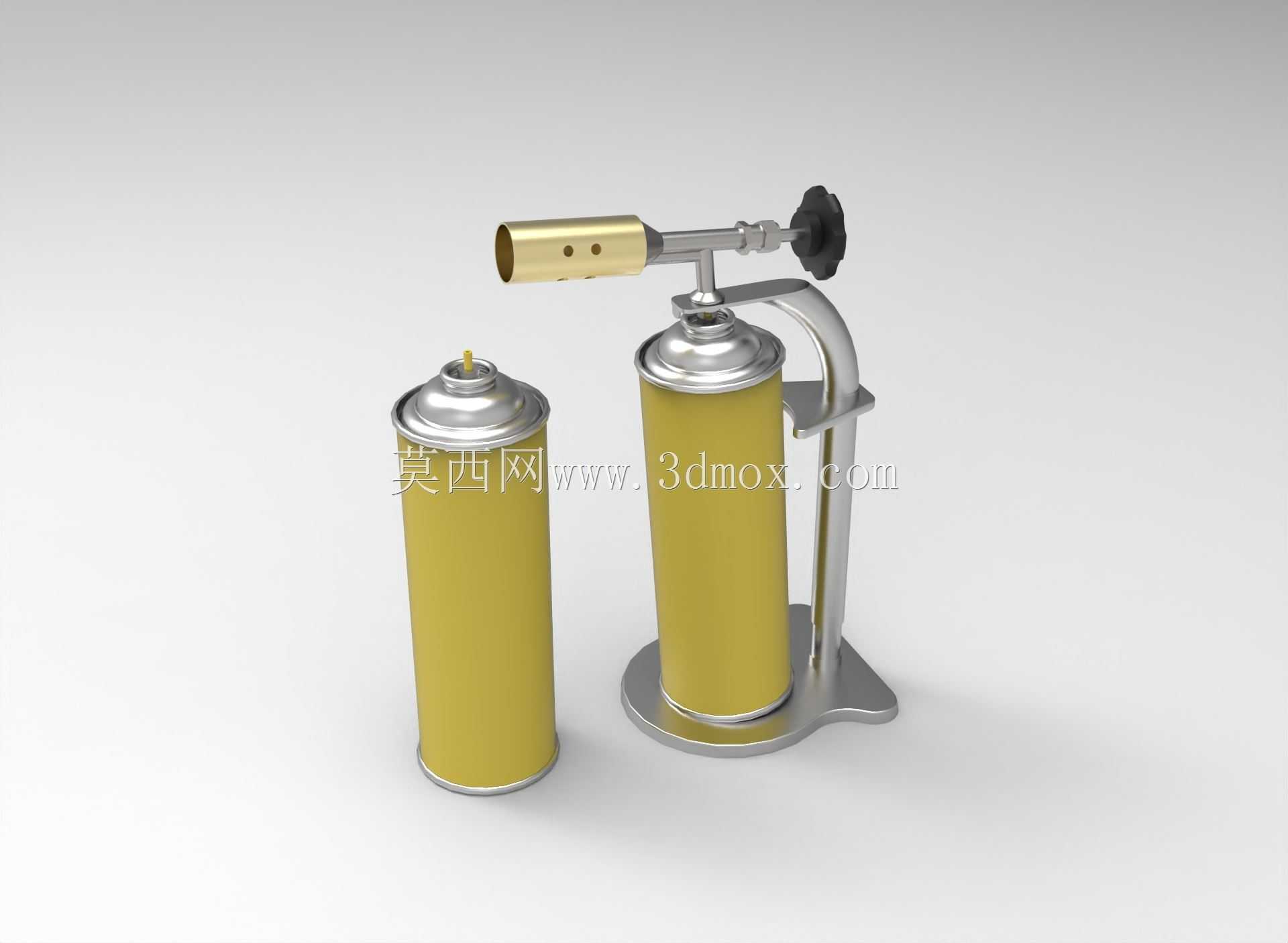

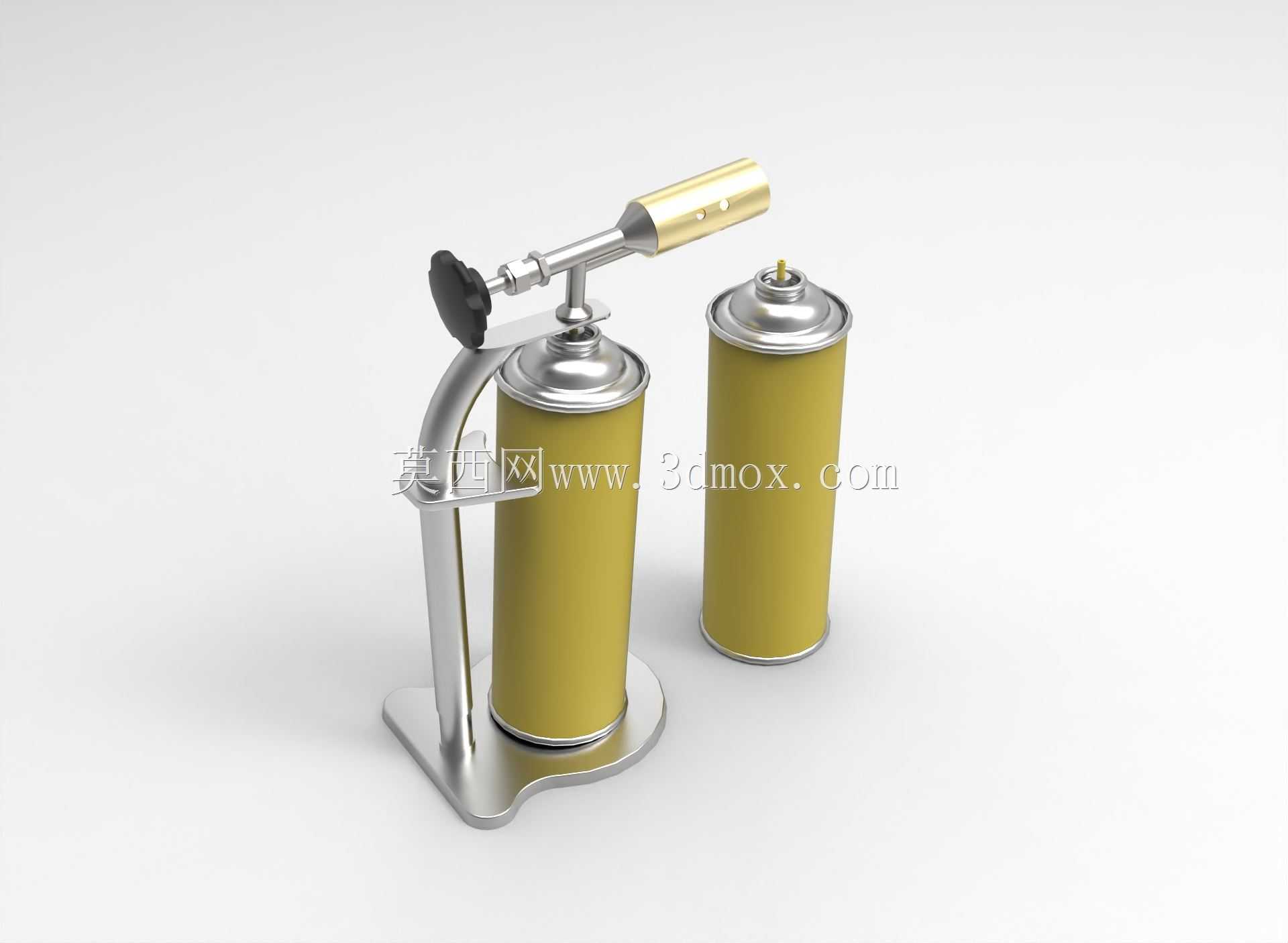

　　这款便携式卡式燃气喷火枪的结构设计，核心围绕户外作业、小型维修场景的移动加热需求展开，区别于固定式加热设备，整套结构无需外接管路与固定气源，可直接适配标准规格的卡式丁烷气罐，单人即可完成携带、安装、操作全流程，在户外线缆热缩、小型金属件局部退火、管件低温焊接、野外应急点火、食材表面炙烤等场景下，无需依赖现场供电或固定燃气接驳点，作业灵活性远高于传统固定式加热炬。从功能结构拆分来看，整套装置分为气源承载支架、气路控制阀组、燃烧喷管三个核心模块，支架部分采用一体冲压成型的金属承托结构，底部设置加宽的弧形支撑脚，当气罐安装到位后，整套装置的重心落在支撑脚围合的区域内，可直接稳定放置在水平作业台面上，无需额外扶持即可保持直立状态，

　　避免作业过程中气罐倾倒引发的燃气泄漏风险；支架上部设置弹性卡扣结构，可适配市面主流直径的卡式气罐罐体，安装时只需将气罐阀口对准进气接头下压即可完成锁止，拆卸时按压卡扣即可拔出气罐，全程无需额外工具辅助。气路控制阀组集成在支架上部的金属安装座上，采用针阀式流量调节结构，侧面设置带防滑纹理的黑色调节旋钮，旋钮旋转角度与燃气流量呈线性对应关系，从全闭状态到最大火力状态的旋转行程约270度，操作人员可根据实际加热需求精准调节火焰大小，避免火力过大造成工件过烧或者火力不足加热效率低下的问题；阀组内部设置稳压结构，当气罐内压力随环境温度变化或者剩余燃气量减少出现波动时，可自动维持输出燃气压力的稳定，避免火焰出现忽大忽小、离焰、回火等异常工况，

　　保障作业过程的火焰稳定性。燃烧喷管采用黄铜材质一体加工成型，喷管头部设置多组径向混气孔，燃气从阀组输出后在喷管内部形成负压，自动卷吸周边空气进入管内完成预混，预混后的燃气从喷口喷出后可形成稳定的蓝色锥形火焰，火焰核心区温度可达1300摄氏度左右，可满足铜件钎焊、小型钢件局部加热校直、热缩套管加热等常规加热作业的温度需求；喷管与阀组之间采用金属硬密封连接结构，可耐受长期高温烘烤，不会出现橡胶密封件老化漏气的问题，喷管的延伸长度经过优化设计，操作人员握持调节旋钮作业时，手部与火焰高温区的距离保持在15厘米以上，可有效避免高温灼伤，同时喷管长度不会过长导致整体结构笨重，收纳时可随支架一同放入常规工具包内。设计过程中重点校核了安装边界尺寸，整套装置安装标准气罐后的总高度控制在24厘米以内，底座最大宽度为12厘米，放置时占用的台面空间极小，即使在狭窄的户外作业面或者维修工位上也能稳定放置；气罐接口的尺寸严格匹配通用卡式气罐的阀口规格，无需额外转接头即可直接适配市面绝大多数正规厂商生产的丁烷卡式气罐，耗材采购通用性极强。结构细节上，所有与燃气接触的流道内壁都做了光滑去毛刺处理，避免流道内的杂质堵塞喷孔，喷口位置设置了防风孔结构，在户外三级风力的环境下依然可以维持火焰稳定燃烧，不会轻易被风吹灭；支架表面做了镀铬防锈处理，可耐受户外潮湿环境、少量水渍泼溅，长期使用不会出现锈蚀掉漆的问题，调节旋钮采用耐高温的电木材质，即使长时间连续作业，

　　阀组传导过来的温度也不会导致旋钮过热无法徒手调节。在实际作业适配性上，这套结构的重量控制合理，装满气的状态下整体重量不到1千克，长时间手持移动作业也不会产生明显的负重感，当需要定点长时间加热时，直接将装置直立放置在台面上，调节好火焰角度即可持续作业，无需操作人员一直手持，降低长时间作业的劳动强度。针对不同作业场景的需求，喷管的火焰喷射角度可通过支架上的连接结构做小范围调整，可适配不同高度、不同朝向的工件加热需求，无需操作人员反复调整自身站位。整套结构没有易损的塑料受力件，所有承力部件均采用金属材质，正常使用场景下的使用寿命远高于普通塑料结构的简易喷火枪，维护时只需定期清理喷管头部的积碳，检查阀组的密封性能即可，日常维护成本极低。
