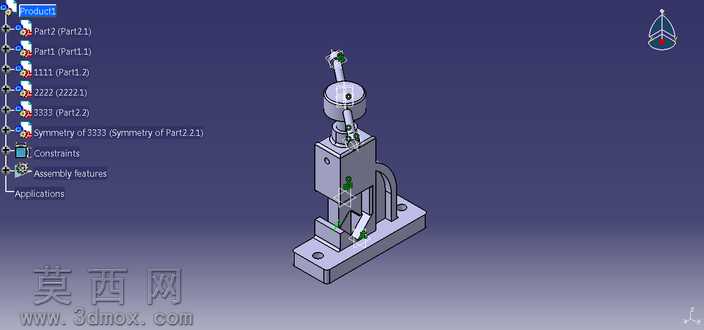

手动夹紧式台虎钳三维结构设计模型

本模型为手动操作的夹紧类虎钳三维结构，采用三维建模软件完成全参数化装配设计，完整还原了虎钳从固定基座、活动钳身、传动丝杠到夹紧压块的全部结构细节。建模过程中首先完成固定底座的特征构建，通过拉伸、切除、孔位特征加工出底座的安装定位孔、支撑肋板与丝杠安装座，保证底座结构的刚性支撑需求，材质设定为铸铁材质，赋予表面磨砂铸铁的质感，还原工业虎钳的基座材质特性。随后依次构建活动钳身组件，活动钳身与底座通过导轨配合实现直线滑动，建模时严格控制导轨配合的间隙参数，保证滑动行程顺畅无卡滞，活动钳身的夹持面设计有防滑齿纹结构，通过阵列特征完成齿纹的均匀排布，提升夹持工件时的摩擦力。传动部分采用丝杠螺母传动结构，建模时还原了丝杠的梯形螺纹特征，以及与活动钳身连接的螺母配合结构，丝杠顶端设计有旋转操作杆，通过旋转操作杆带动丝杠转动，进而驱动活动钳身完成开合夹紧动作，操作杆与丝杠的连接部位做了限位结构设计，避免操作过程中杆体脱落。整体装配过程中添加了符合机械运动逻辑的配合约束，固定底座设置为固定约束，活动钳身添加直线滑动的行程限位约束，丝杠添加旋转运动约束，可模拟虎钳完整的开合夹紧动作过程。渲染阶段采用工业产品常用的冷色调光源设置，对金属结构件赋予对应的金属材质质感，铸铁部件调整粗糙度参数还原磨砂质感，丝杠等传动部件赋予光亮的钢材材质，区分不同部件的材质差异，清晰展现各部分的结构层次。设计过程中重点考量虎钳的夹持稳定性与操作便捷性，支撑肋板的结构设计提升了钳身的抗形变能力，加长的操作杆可在夹紧时提供更大的力矩，降低手动操作的施力难度，整体结构紧凑，各部件的连接关系符合实际虎钳的机械原理，可作为机械结构教学、工装夹具设计参考的三维模型使用，完整展现了手动虎钳的内部传动逻辑与外部结构特征。
