双活塞曲柄连杆运动机构三维设计

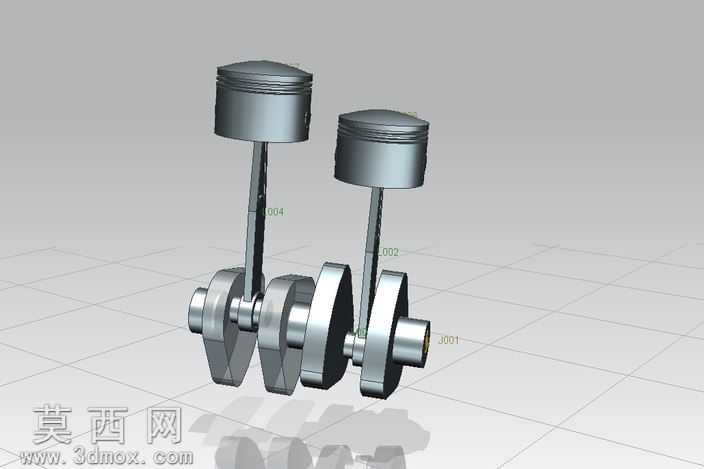

本作品为双活塞曲柄连杆运动机构的三维建模设计，整体采用NX平台完成全参数化建模搭建，完整还原了内燃机核心动力转换组件的结构形态与运动逻辑。建模过程中首先对曲柄轴部分进行结构拆解，按照多曲拐错位排布的结构特征，依次完成主轴颈、连杆轴颈、曲柄臂、平衡配重块的特征绘制，通过回转、拉伸、布尔运算等基础建模命令保证各轴段同轴度、曲拐相位角符合双缸动力机构的排布要求，平衡块的轮廓采用平滑过渡曲面处理，既还原真实构件的减重设计，也保证运动过程中无结构干涉。随后完成两个活塞组件的建模，活塞头部的环槽结构、活塞销座的安装位、裙部的导向轮廓均按照真实活塞的结构比例绘制，活塞销与连杆小头的配合位、连杆大头与曲柄轴连杆轴颈的配合位均预留了合理的装配间隙，保证后续运动仿真的运行流畅度。连杆部分采用变截面杆身设计，大小头的过渡区域做了圆弧强化处理，还原实际连杆的受力结构特征。材质渲染阶段，曲柄轴、连杆、活塞均赋予金属材质，通过调整金属粗糙度、反光度参数区分不同构件的加工质感，活塞顶面与裙部做差异化材质表现，还原活塞顶部高温工作区域与裙部导向区域的视觉差异，整体场景搭建采用浅灰色网格地面作为承载，添加柔和的环境漫反射光照，突出金属构件的轮廓立体感与结构细节。设计过程中重点校验了各运动副的连接关系，在活塞与缸套间添加滑动副、连杆大小头添加转动副、曲柄主轴添加旋转驱动，通过运动仿真模拟曲柄旋转带动双活塞交替往复运动的完整过程，可直观呈现内燃机动力行程中直线往复运动与旋转运动的转换逻辑，各构件在运动全程无干涉、无错位，运动节奏符合双缸机构的相位差规律，完整展现了曲柄连杆机构的运动原理与结构组成。
