立式带座回转轴承结构三维设计

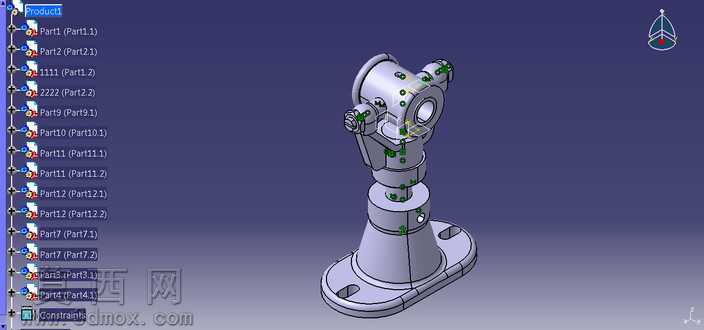

本作品为立式带座回转支承轴承的三维参数化建模成果，建模过程严格遵循机械设计规范，从底层零件建模开始逐步完成整体装配。首先针对底座部分，采用拉伸凸台命令构建带安装孔的法兰底座结构，对底座的安装沉孔、定位凸台做了精准的尺寸约束，保证底座安装面的平面度公差符合实际装配要求；中部的支承柱采用阶梯轴结构建模，通过旋转凸台命令生成柱体主体，对柱体上的密封槽、定位轴肩做了细节刻画，保证各段轴径的同轴度约束合理。上部的回转主体部分，分别构建了轴承外圈、内圈、滚动体安装腔、注油孔、端盖连接孔等细节结构，对回转部分的铰接孔、锁紧螺纹孔做了标准尺寸匹配，可适配对应规格的紧固件安装。装配过程中采用自下而上的装配逻辑，依次添加底座、支承柱、回转主体、端盖、紧固件等零件，通过同轴、重合、平行等装配约束完成整体定位，同时添加了合理的运动约束，可模拟回转部分的旋转动作，验证结构的运动干涉情况。建模过程中对各零件的材质做了对应区分，底座与支承柱采用铸铁材质参数，表面做亚光喷漆质感处理，轴承回转工作面采用轴承钢材质，添加金属磨削质感，紧固件采用标准镀锌钢材质感，渲染阶段采用柔和的工业环境光，突出零件的结构轮廓与装配关系，清晰展示各部分的连接逻辑。设计过程中充分考虑了该类回转轴承的实际使用场景，预留了润滑通道、密封安装位、安装定位基准，整体结构紧凑，支承稳定性强，可承受径向、轴向与倾覆力矩的复合载荷，可直接用于机械回转机构的方案展示、结构校核、装配教学等场景，各零件的特征参数可编辑，能够根据实际载荷需求调整尺寸规格，适配不同的安装使用工况。
