三款不同结构手动快速切换夹紧夹具

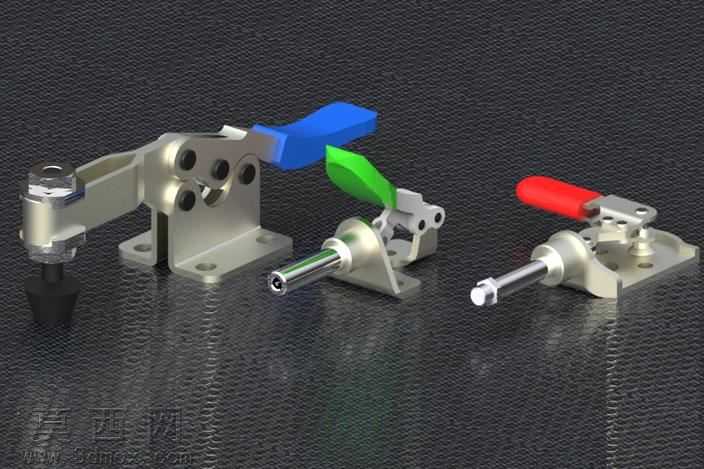

本次呈现的三款手动快速切换夹紧夹具，均通过三维建模软件完成全参数化结构设计，建模过程中严格遵循快速夹具的机械传动逻辑，对每一处铰接转轴、压臂轮廓、安装底座、操作手柄的尺寸都进行了精准约束，确保各部件装配后无干涉，可完整模拟实际按压手柄完成夹紧、抬起手柄完成松脱的动作过程。渲染阶段采用哑光金属材质模拟夹具主体的镀锌钢质感，对金属表面做了细微的磨砂纹理处理，还原工业五金件的真实触感，三款夹具的操作手柄分别赋予蓝、绿、红三种高饱和度的哑光塑胶材质，既区分不同规格的产品，也让整体视觉层次更清晰，场景采用深色碳纤维纹理背景布光，通过多组柔光光源突出金属部件的棱边轮廓与结构转折，避免金属表面出现过曝的反光点，清晰展现每一处结构细节。三款夹具分别对应不同的使用场景：左侧为水平式压紧夹钳，带可调式压头与固定安装底座，适合工件表面的垂直压紧作业，压头采用橡胶包裹结构避免夹伤工件表面；中间与右侧为推拉式夹紧夹钳，带伸缩式导杆结构，通过肘节机构的死点锁定原理实现夹紧后的自锁，防止作业过程中意外松脱，导杆表面做了光滑镀铬处理，降低往复动作的摩擦阻力，安装底座预留标准螺栓孔位，可直接固定在工装台面使用。设计过程中重点优化了铰接点的受力结构，让手柄操作力更小的同时保证足够的夹紧力，各部件的圆角、倒角都做了工艺性处理，符合五金冲压、机加工的实际生产要求，整体结构紧凑，操作便捷，可广泛应用于工装定位、工件装夹、设备快速固定等工业场景。
