滚花纹理金属调节旋钮三维设计

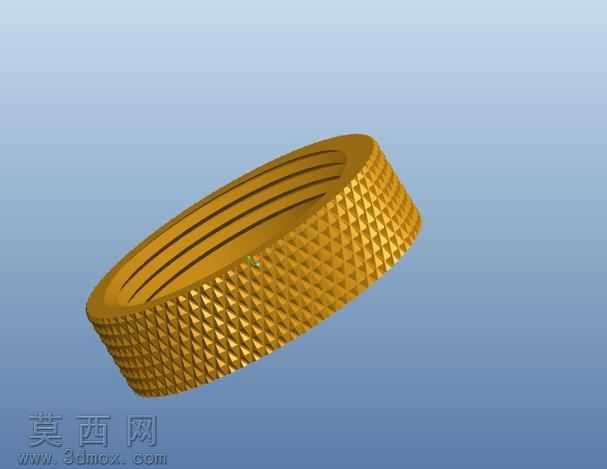

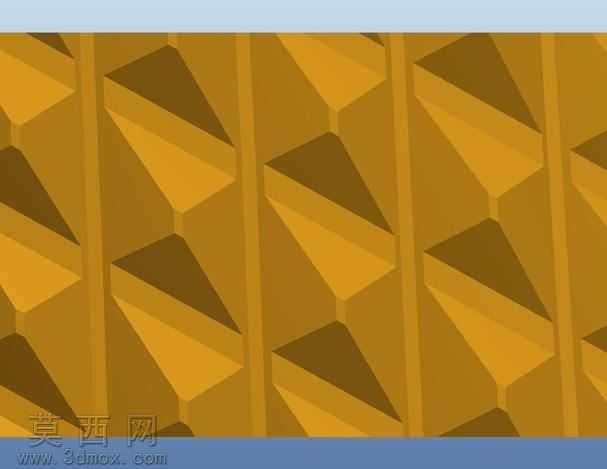

本作品为带防滑滚花结构的金属调节旋钮三维建模设计，整体采用环形薄壁结构设计，建模过程中首先通过旋转特征构建旋钮的基础环形基体，精准控制内圈的螺纹预留槽结构与外圈的圆柱面轮廓，保证基础尺寸的精度符合机械零件的设计规范。在外圈防滑结构的处理上，采用阵列特征完成菱形滚花纹理的构建，每一个菱形凸齿的角度、深度、排布间距都经过参数化调整，既保证滚花面的防滑握持效果，也兼顾加工工艺的可行性，避免出现过于尖锐的应力集中结构。内圈的多道环形凹槽结构，通过切除旋转特征完成建模，凹槽的宽度、深度以及相邻槽的间距都按照密封配合、螺纹适配的实际使用需求设置，能够适配对应的轴类部件安装，满足旋钮的调节锁紧功能需求。材质渲染阶段采用黄铜金属材质，调整金属材质的粗糙度参数，滚花凸齿的顶面设置略高的粗糙度模拟实际加工后的磨砂触感，凹槽区域设置较低的粗糙度体现金属的光泽质感，同时添加合适的环境反射效果，让金属材质的厚重感与精致感得到充分展现。设计过程中充分考虑零件的使用场景，作为调节类五金零件，滚花结构的设计能够增大使用者转动旋钮时的摩擦力，即使手部带有少量油污也能稳定施力完成调节操作，内圈的槽位结构既可以预留安装内螺纹，也可以适配密封圈实现密封调节的功能，整体结构没有冗余设计，壁厚均匀，既满足结构强度要求，也兼顾了金属加工时的材料利用率，适合采用车削配合滚花加工的工艺完成实体生产。建模过程中对所有特征进行参数化关联，后续如果需要调整旋钮的直径、高度、滚花密度或者槽位尺寸，只需要修改对应参数即可快速完成模型更新，能够适配不同规格的调节使用场景，模型的曲面过渡顺滑，没有破面、重叠面等建模问题，可直接用于后续的工程图导出、装配模拟以及加工编程使用。
