Yak-54轻型航模固定翼飞机结构设计

　　这款固定翼航模的整体布局参考了Yak-54特技运动飞机的气动外形，采用上单翼常规布局，搭配后三点式起落架结构，能够适配室内小场地、室外无风或微风环境下的特技飞行需求，既可以作为航模爱好者入门练习特技动作的载具，也可用于中小学航空科普教学的演示教具，帮助学习者直观理解固定翼飞机的舵面控制逻辑与气动受力特点。

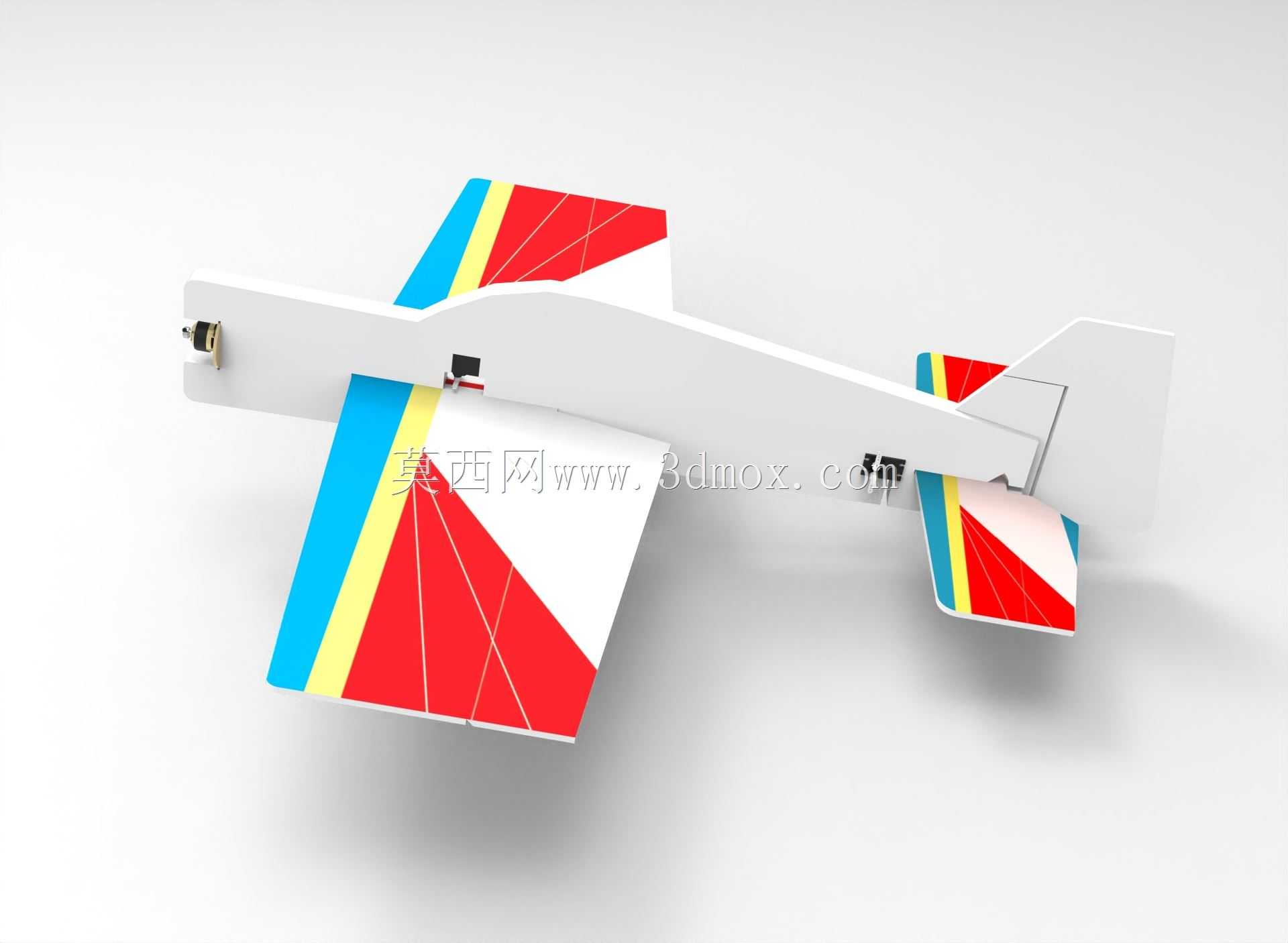

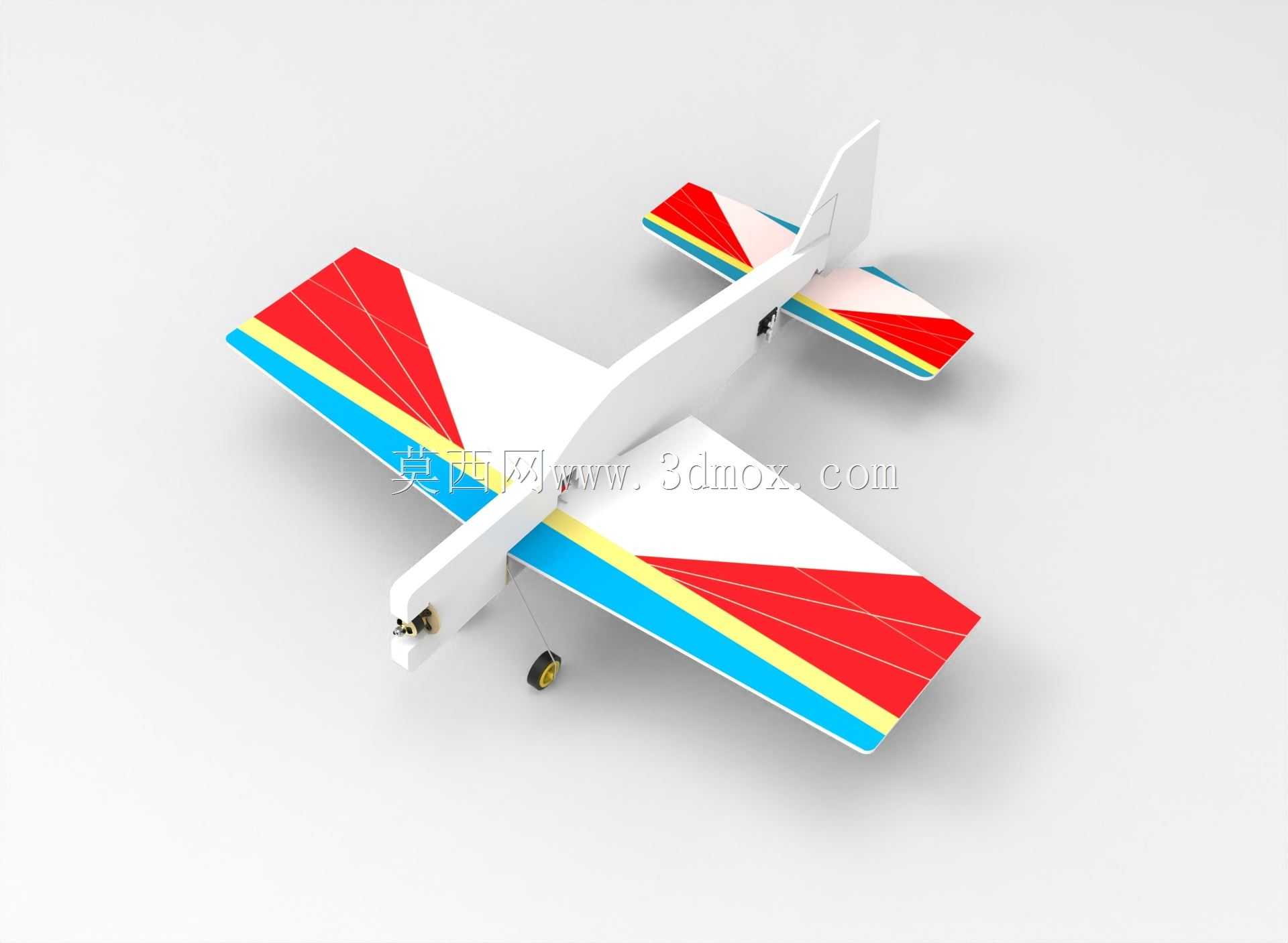

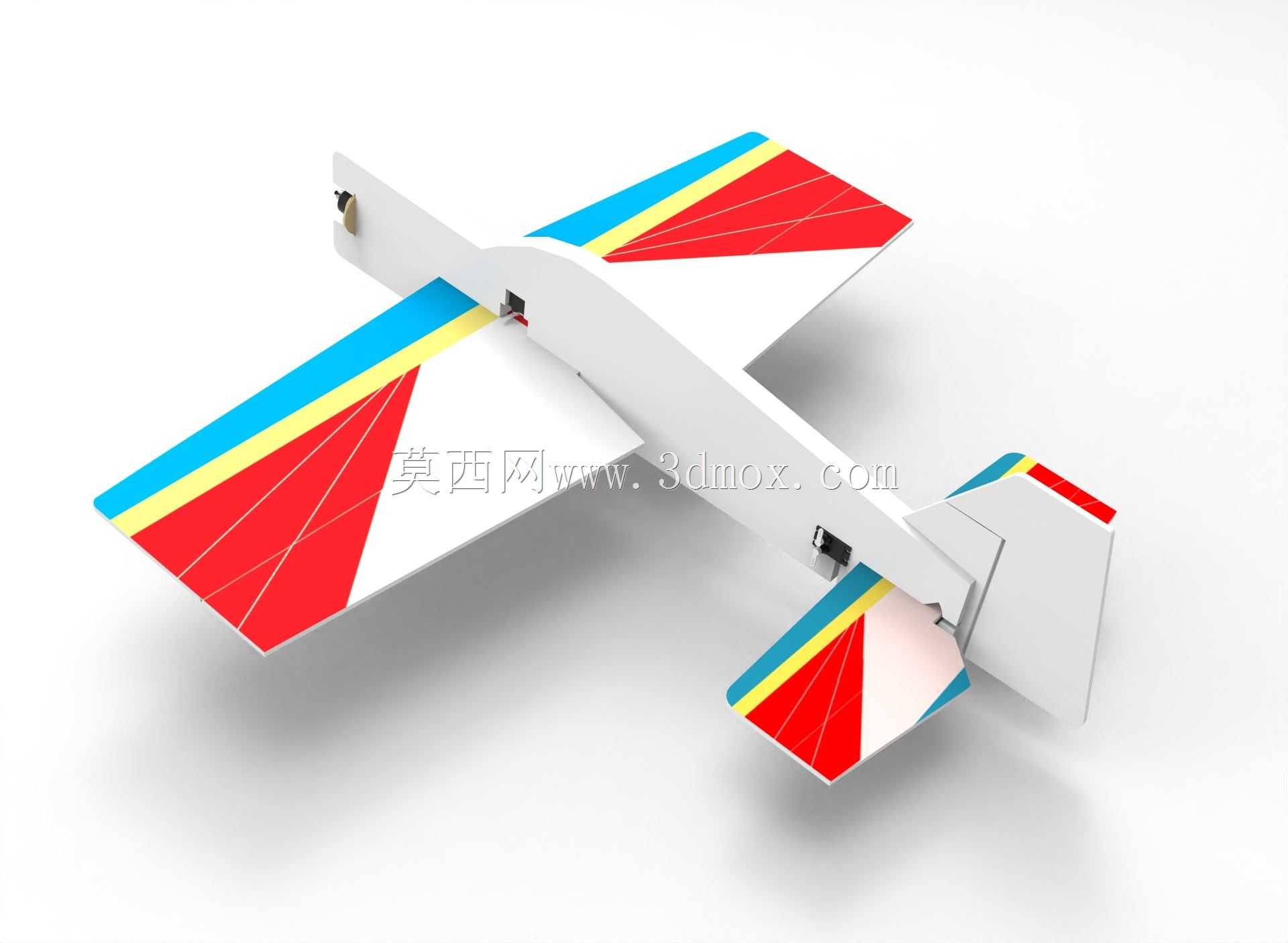

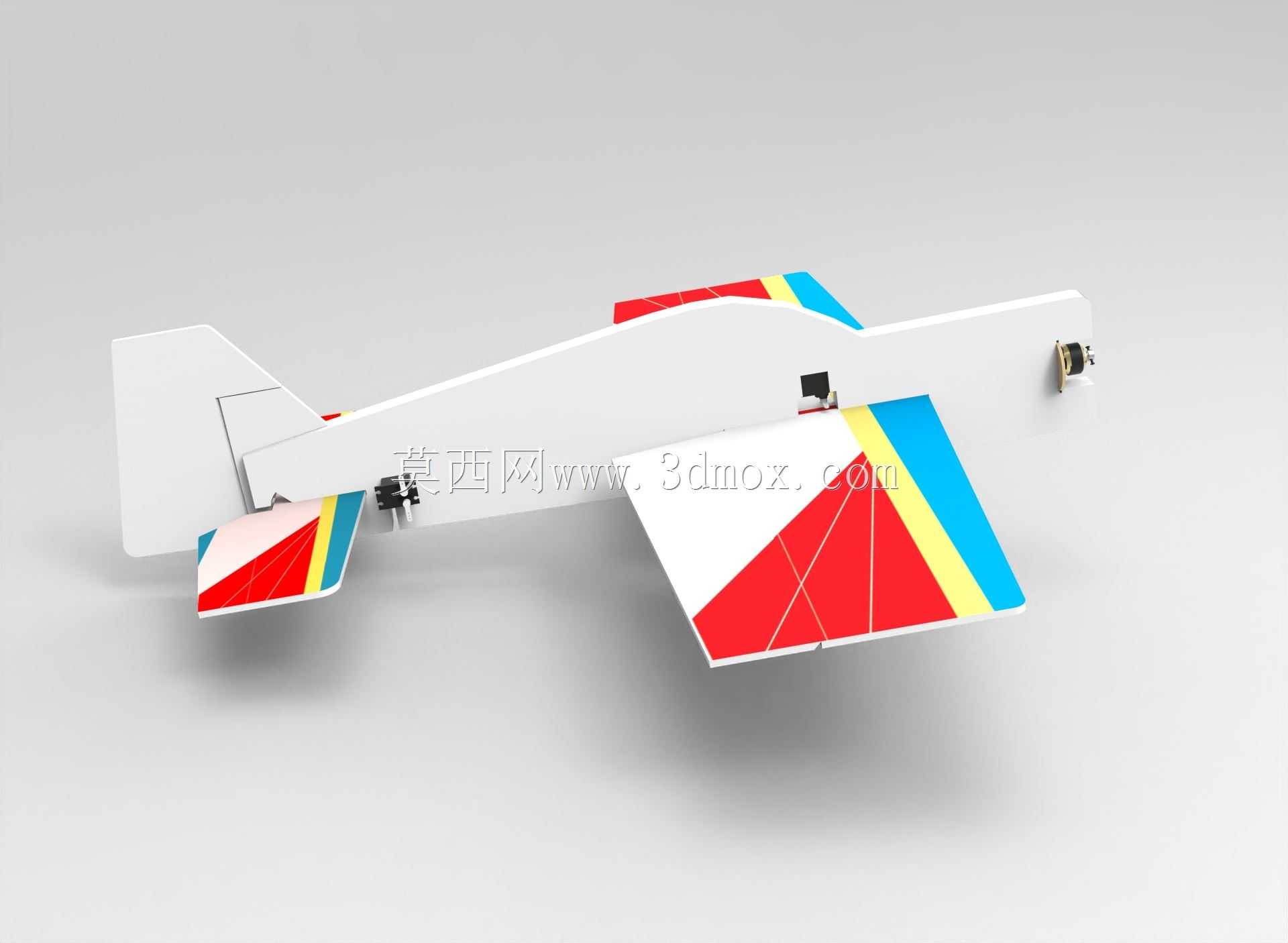

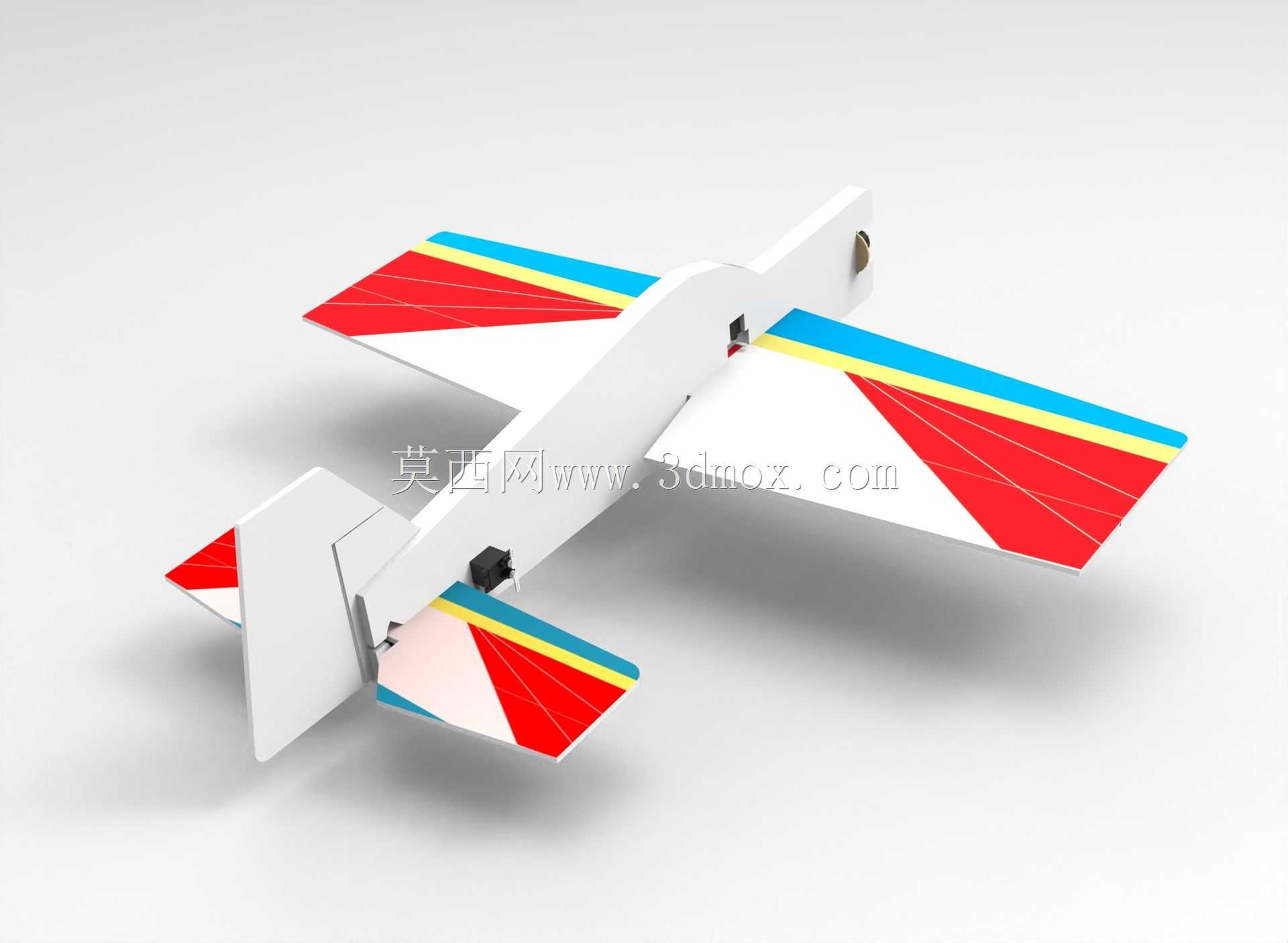

　　从结构设计逻辑来看，整机采用模块化拆分思路，机身主体、主翼、水平尾翼、垂直尾翼、起落架、动力安装座均为独立可拆分部件，方便后期更换损坏部件，也适配不同加工方式的制作需求——既可以采用KT板、魔术板切割粘接的方式快速制作验证机，也可以通过轻木框架蒙皮的方式制作轻量化竞赛级机体。主翼采用矩形翼根搭配稍小的翼尖切角设计，翼型选用平凸翼型，在保证低速飞行升力系数的同时，降低翼尖涡流带来的诱导阻力，兼顾慢飞稳定性与横滚动作的响应速率；机翼上的红、黄、蓝彩色涂装分区并非仅作装饰，而是对应机翼的受力加强区域，红色覆盖区为翼梁所在的主承力段，内部可预埋碳杆提升机翼抗弯强度，黄、蓝区域为翼肋支撑的蒙皮段，在保证结构强度的前提下尽可能降低整机重量。

　　机身前段预留了标准动力安装位，可适配2204至2208系列外转子无刷电机，安装座设计有可调节的下拉角与右拉角调节余量，能够根据不同螺旋桨规格、整机配平状态微调拉力线，抵消飞行过程中发动机扭矩带来的偏航趋势；机身中段为设备舱，可容纳3S 500mAh至850mAh规格的锂电池、电调、接收机等电子设备，舱盖采用快拆式卡扣设计，无需工具即可快速更换电池，调整设备配平位置。后机身采用逐渐收窄的流线型截面，在降低飞行阻力的同时，为尾翼舵机的安装预留了足够空间，尾翼连杆采用内置式走线设计，避免连杆外露带来的额外阻力，同时减少飞行过程中连杆被异物剐蹭损坏的概率。

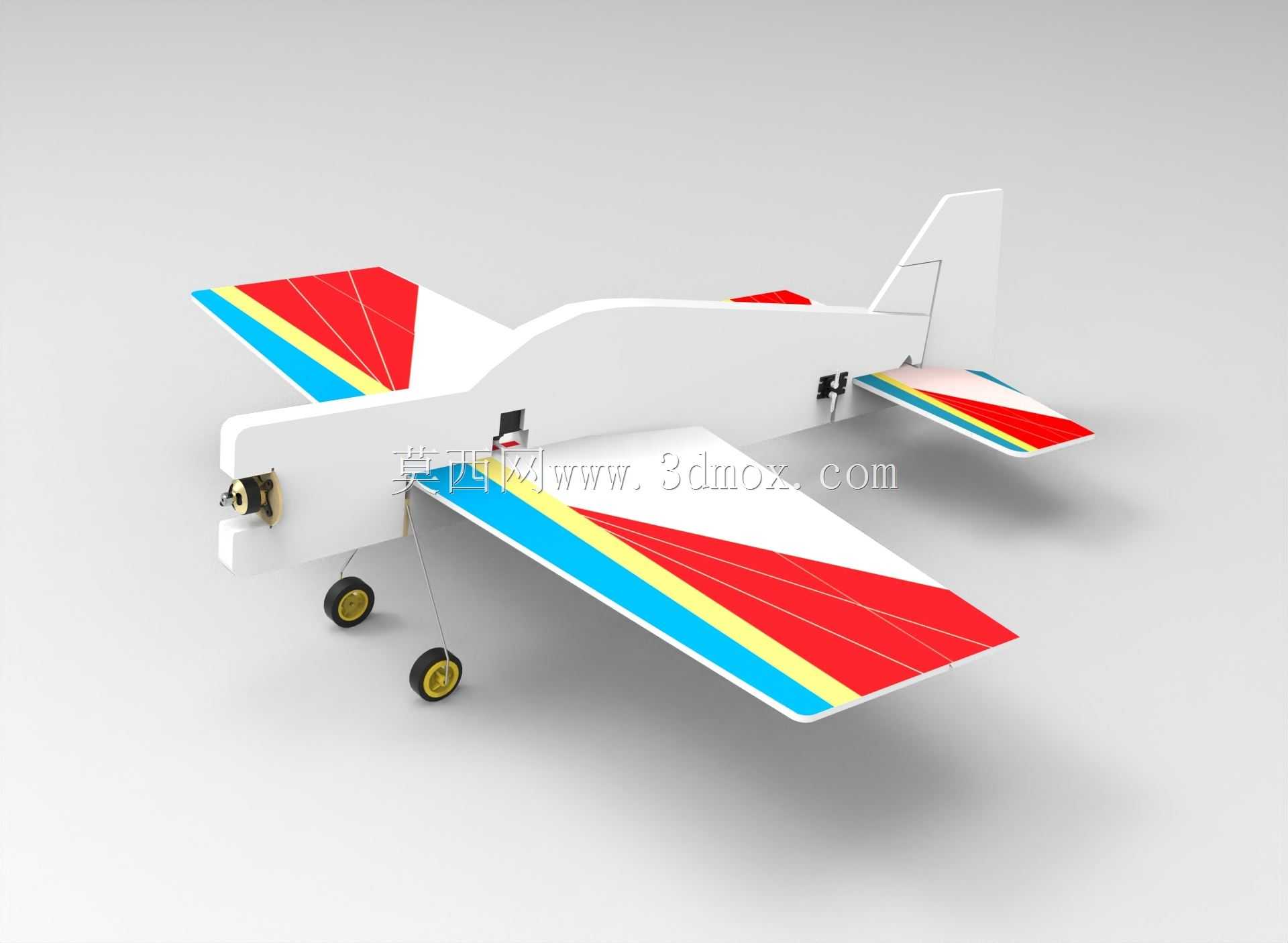

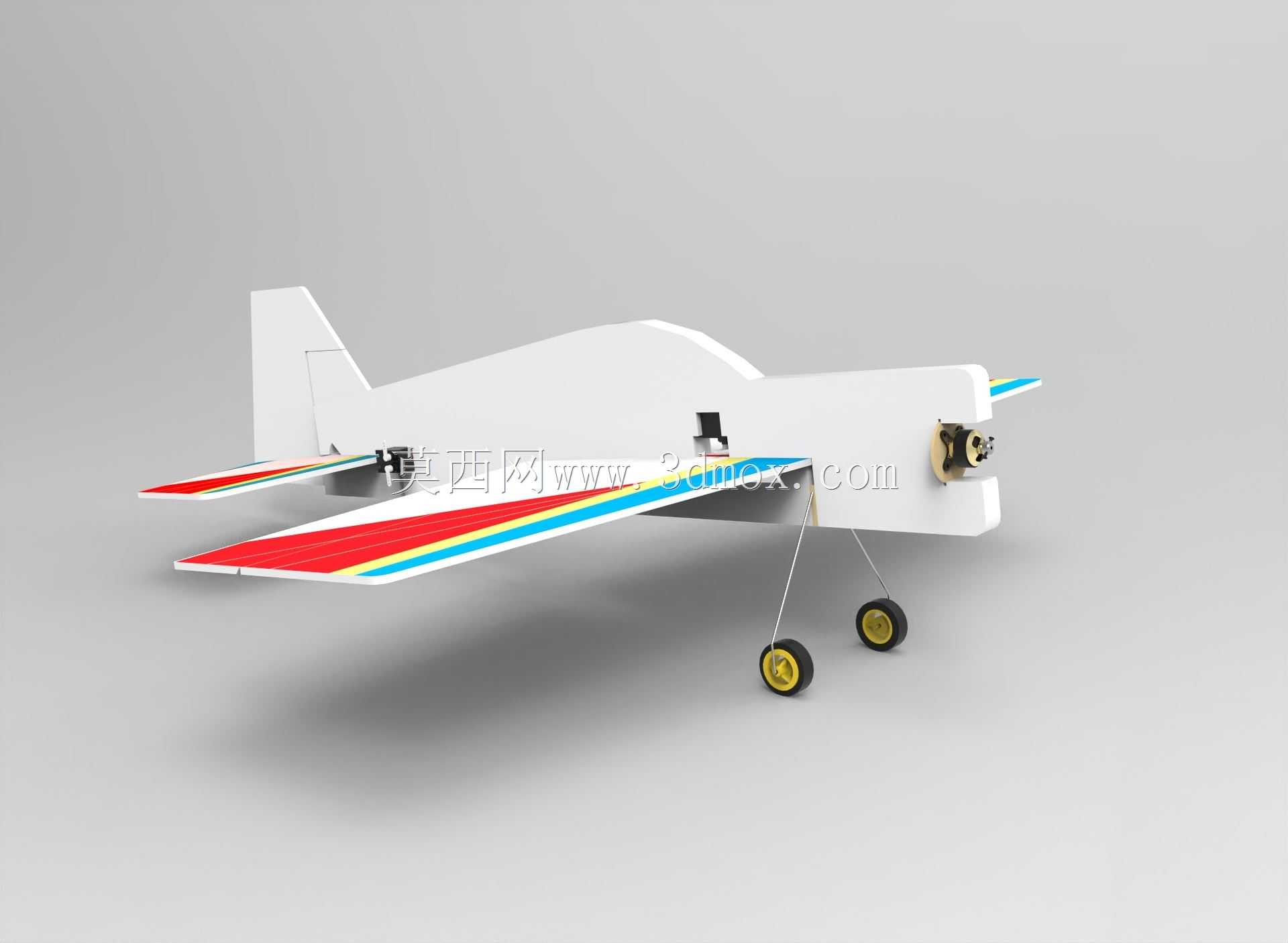

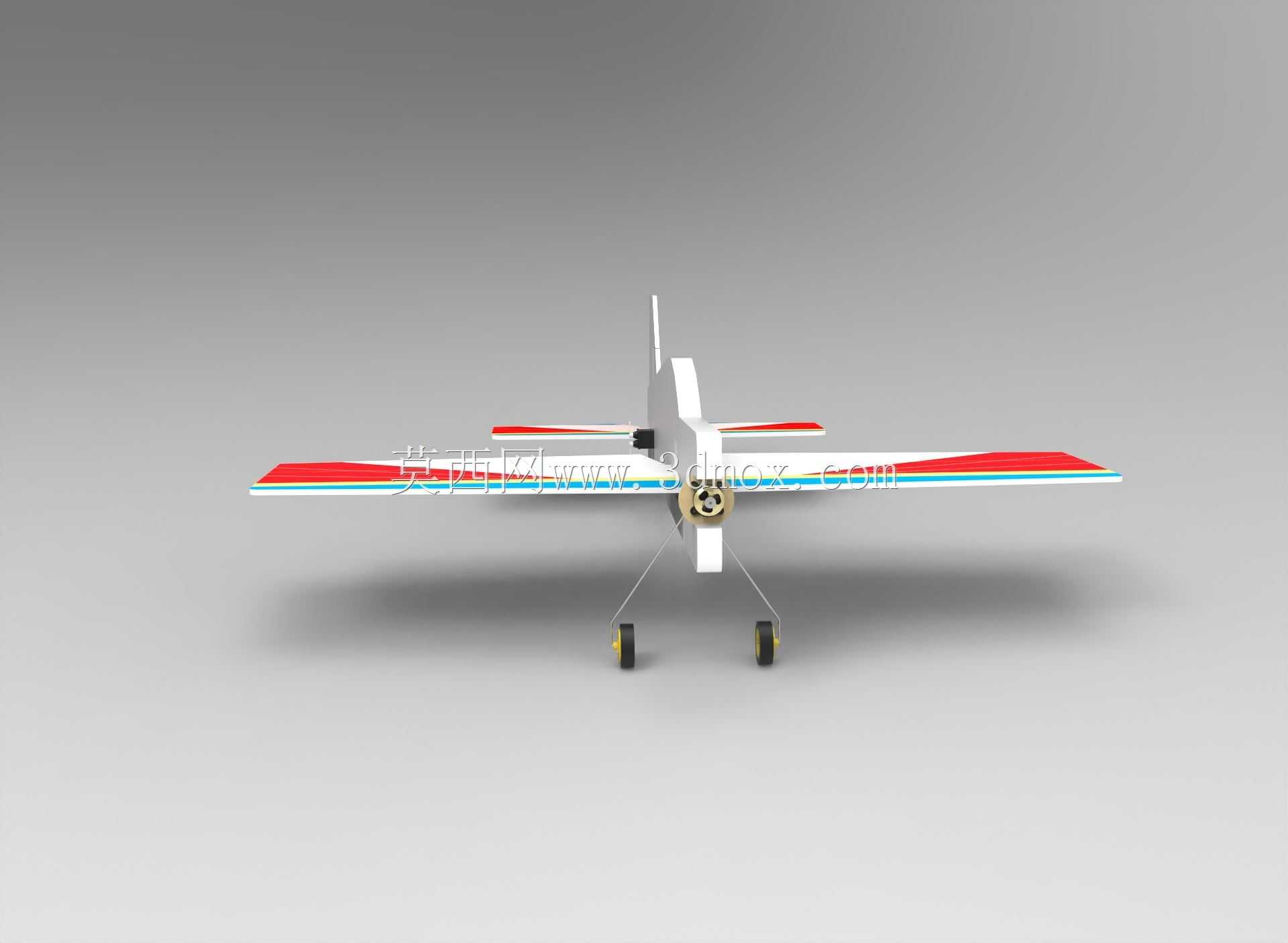

　　起落架采用后三点式布局，主起落架为弹性钢丝弯折成型，搭配轻质塑料机轮，安装位置位于机身重心稍靠前的位置，能够在降落时吸收大部分冲击能量，减少硬着陆对机身结构的损伤；尾轮为小型万向轮，直接与方向舵联动，地面滑行时可通过方向舵控制转向，适配平整铺装场地、草坪场地的起降需求。舵面设计上，副翼、升降舵、方向舵均采用大舵角设计，最大偏转角度可达45度，能够完成横滚、筋斗、吊机、眼镜蛇等常见特技动作，舵面与主翼、尾翼的连接处采用斜切铰接设计，转动阻力小，舵面响应无虚位。

　　从安装边界尺寸来看，整机翼展控制在800毫米量级，机身长度约700毫米，起飞重量可控制在250克至350克区间，属于小型轻量航模范畴，对飞行场地的空间要求较低，20米见方的开阔场地即可完成起降与基础特技动作。各部件的连接接口采用统一的定位卡槽设计，组装时无需额外测量定位，只需按照卡槽对位粘接即可保证机翼安装角、尾翼安装角的精度，避免因组装误差带来的飞行姿态异常。机身内部的设备走线预留了专用的走线槽，电调、接收机、舵机的线路可沿走线槽规整布置，避免线路缠绕影响舵面动作，同时也能优化设备舱内的散热条件，避免长时间飞行时电调、电机过热导致的动力衰减。

　　在气动细节处理上，机翼前缘做了圆弧过渡处理，能够延缓大迎角飞行时的气流分离，提升失速迎角，降低新手飞行时的失速炸机概率；机尾的整流段完全覆盖尾翼连杆与舵机安装位，让整机尾部流线更加顺滑，减少尾部紊流对尾翼舵效的影响。主翼与机身的连接采用插接式设计，拆卸后可将主翼、尾翼与机身分开收纳，方便外出携带运输，插接处设计有防松卡扣，飞行过程中不会因振动导致机翼松脱。
