木质多功能分层收纳工具箱结构设计

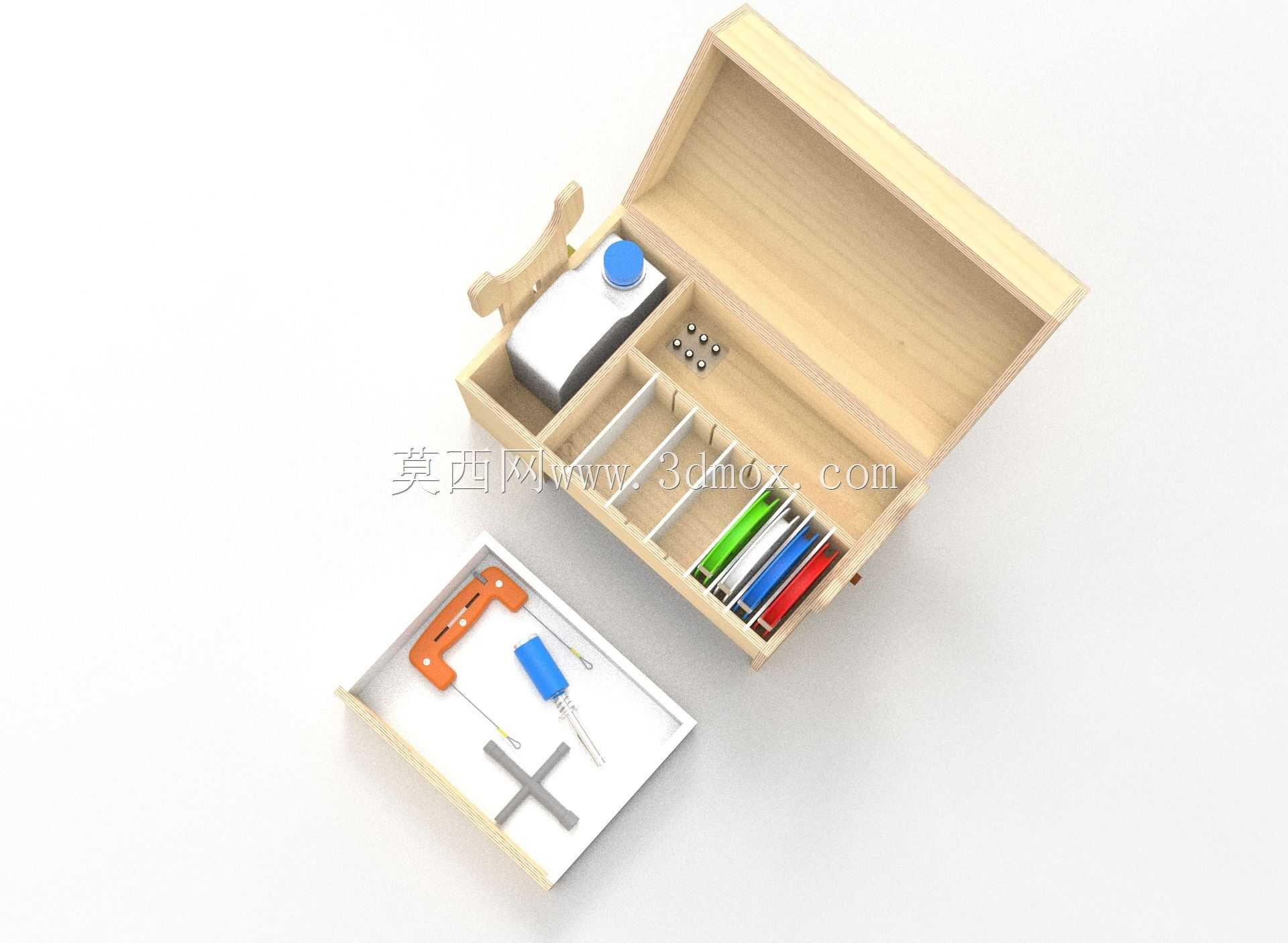

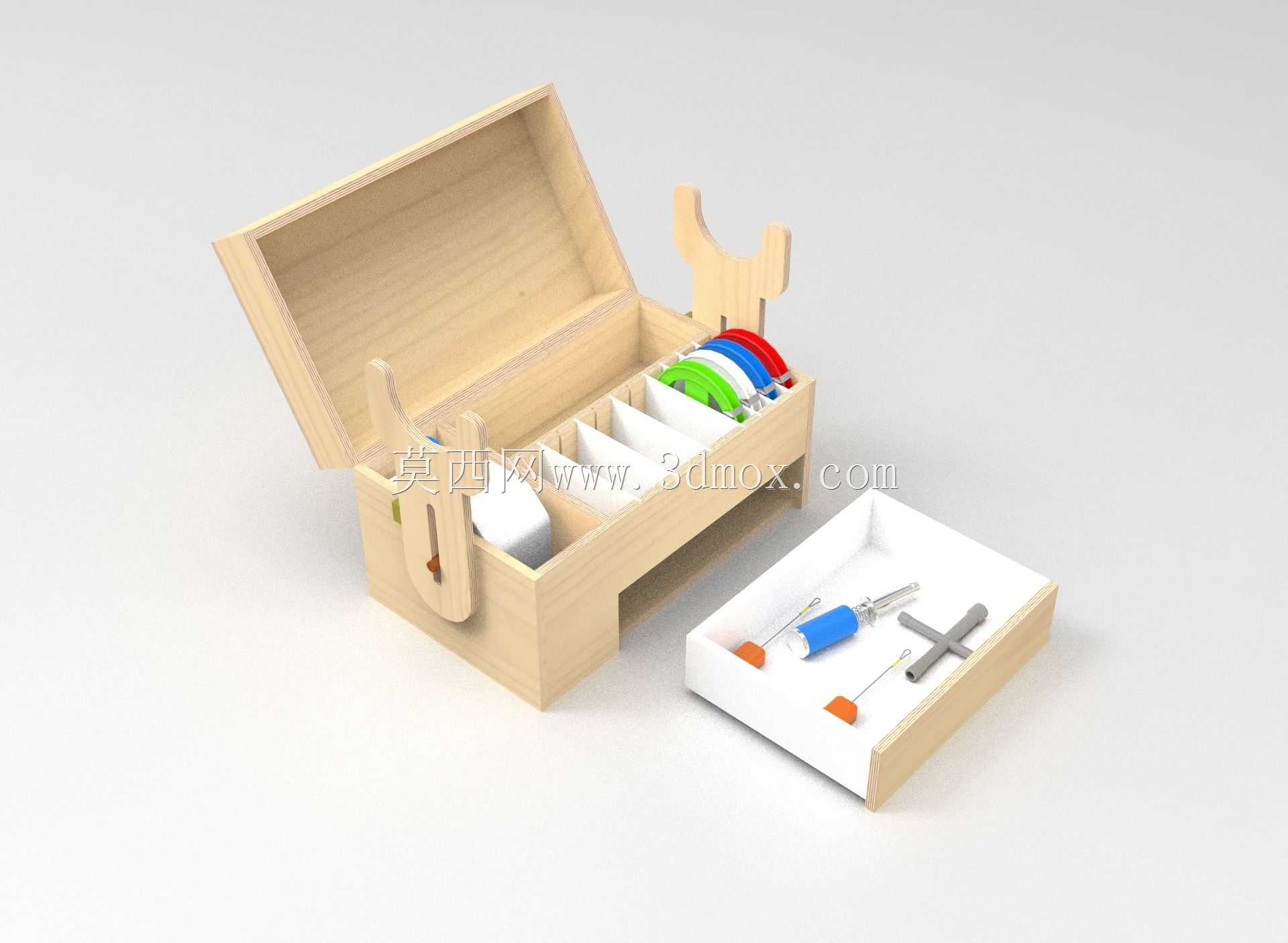

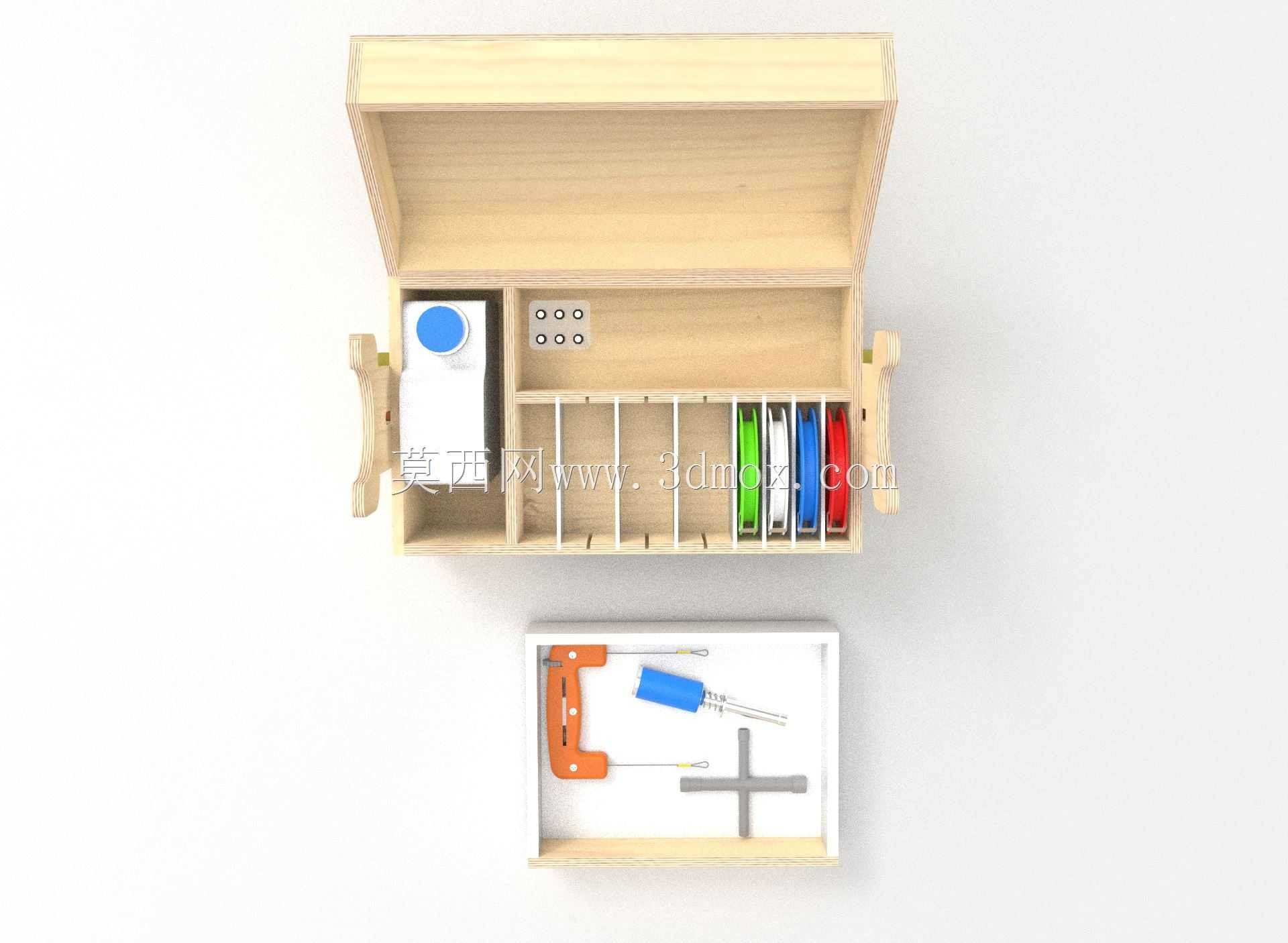

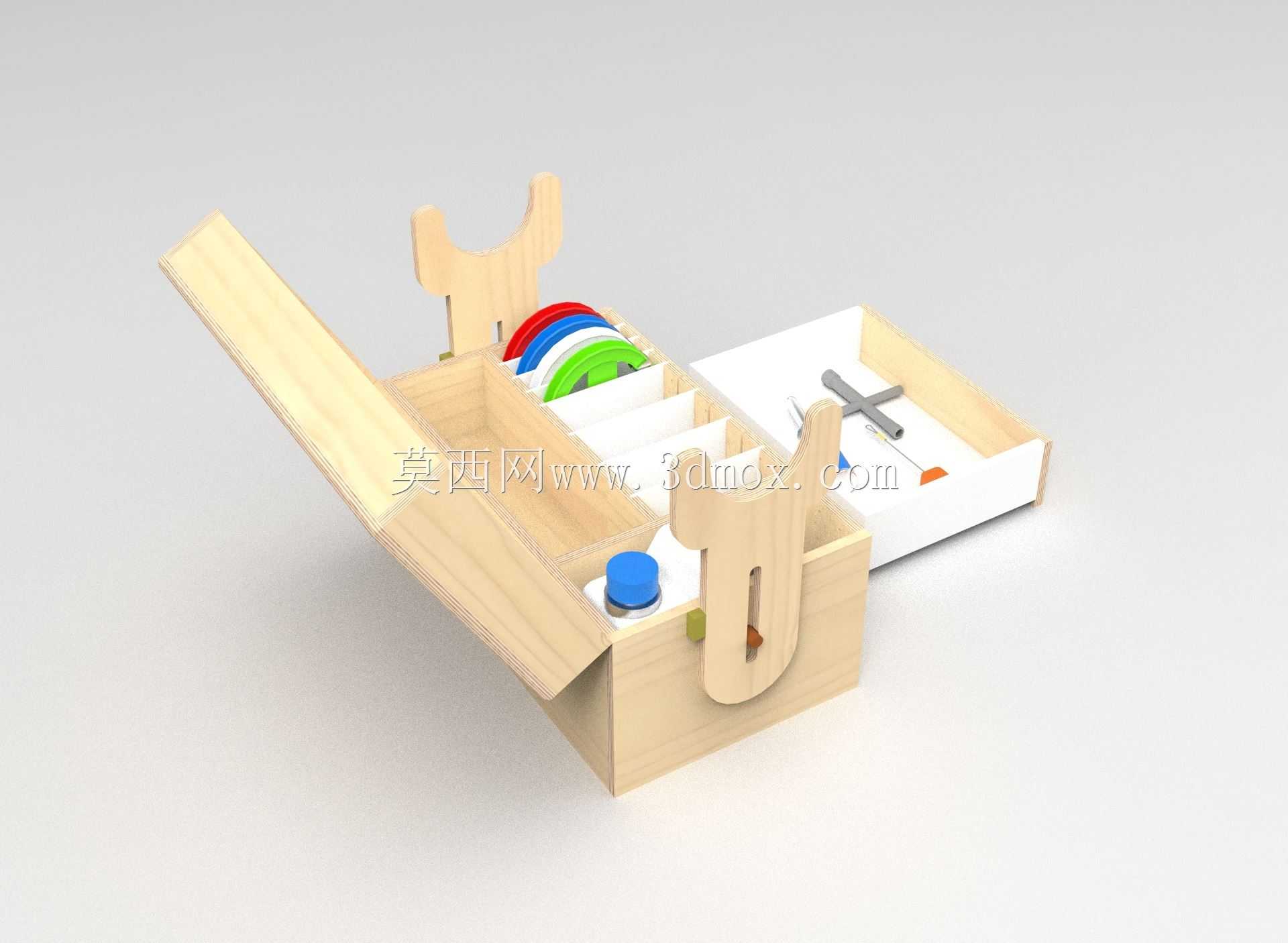

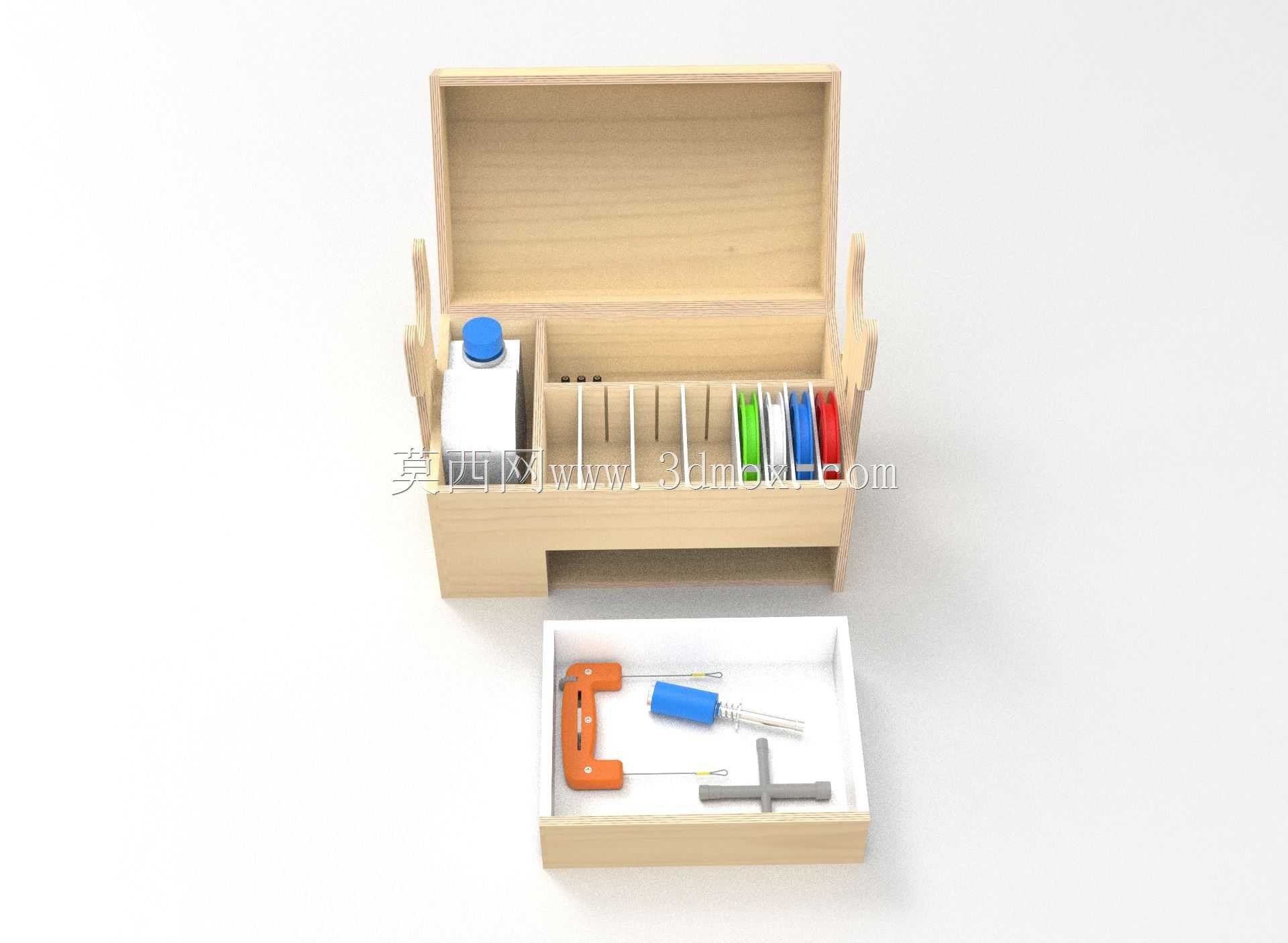

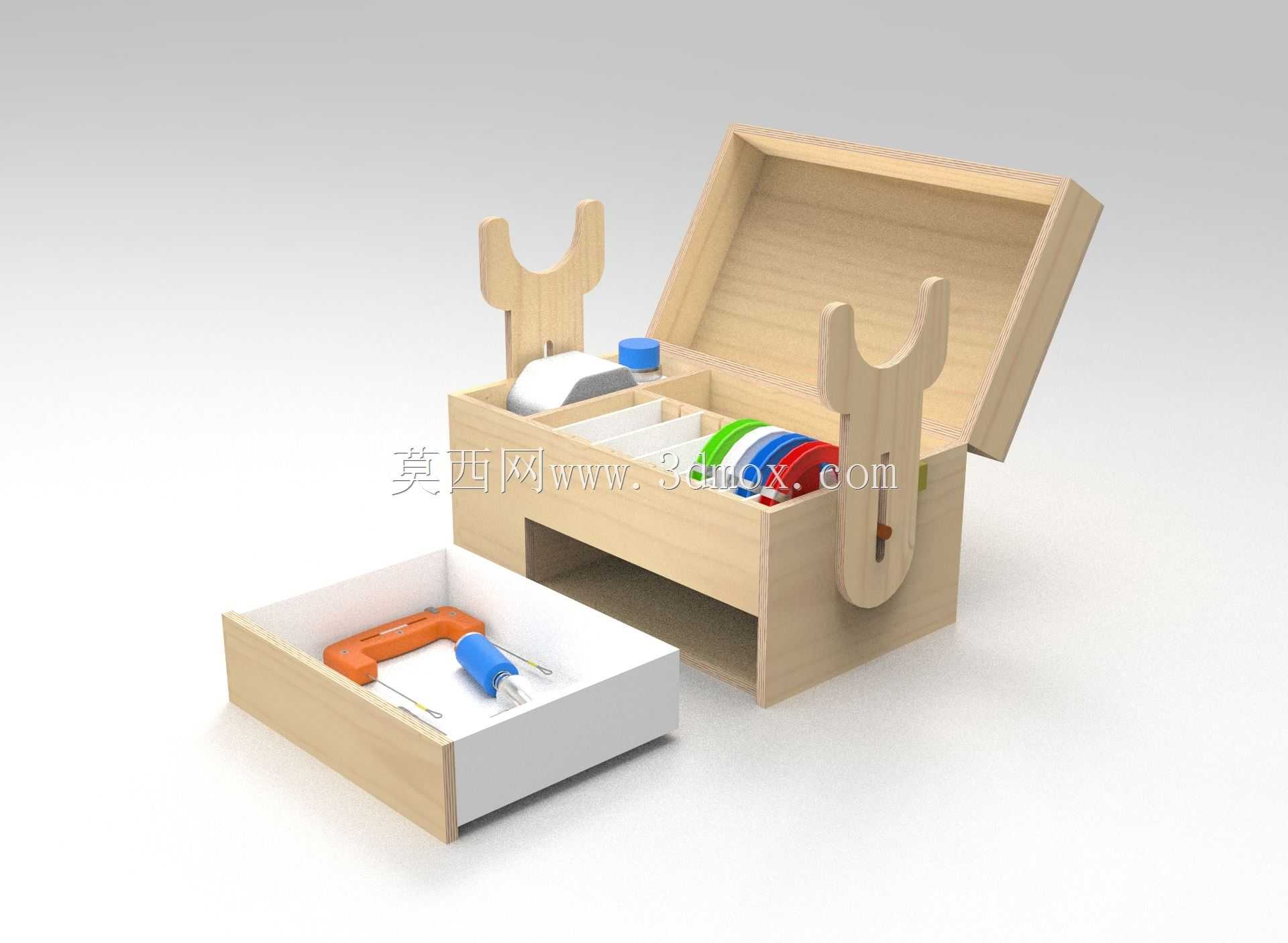

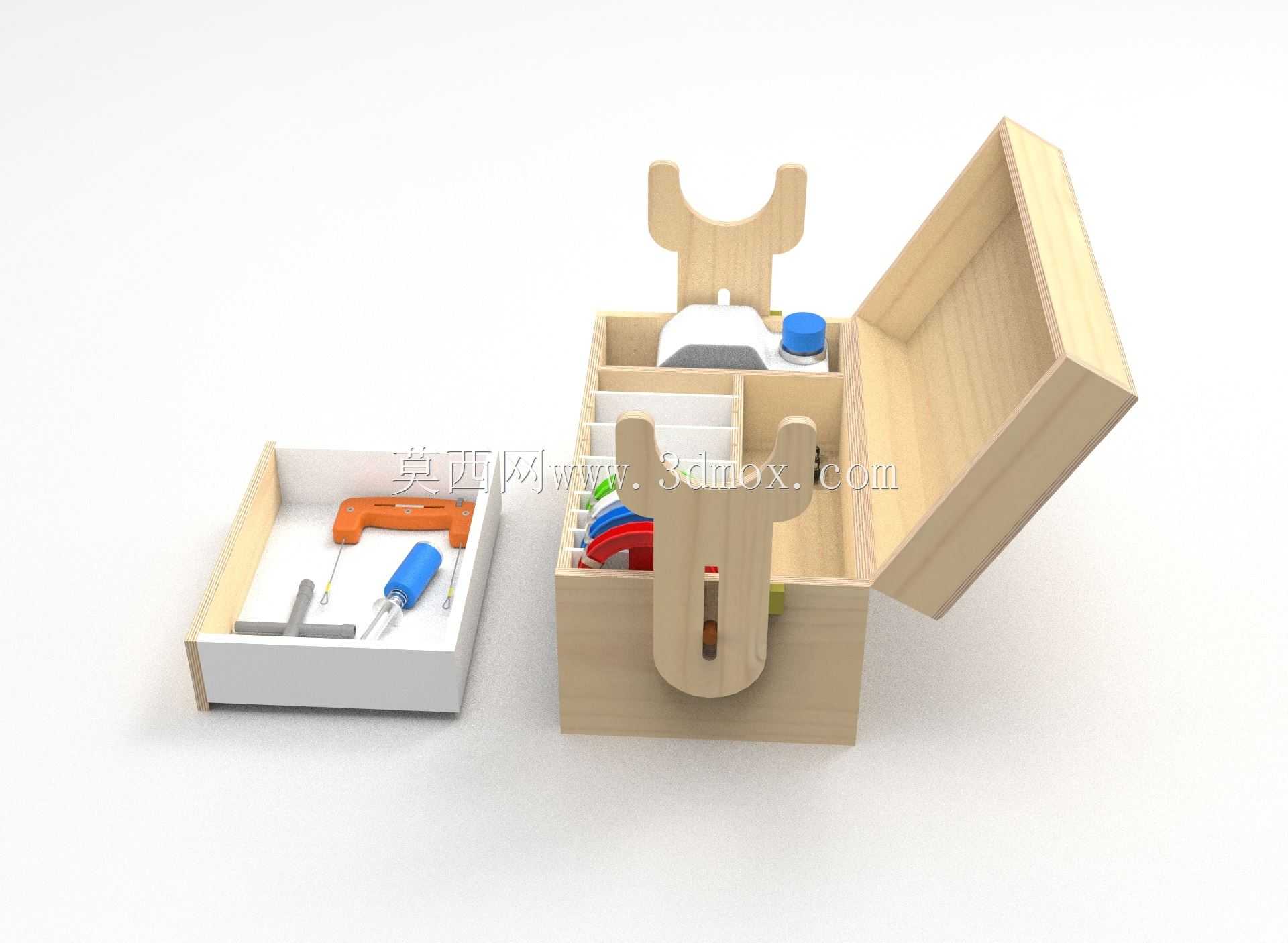

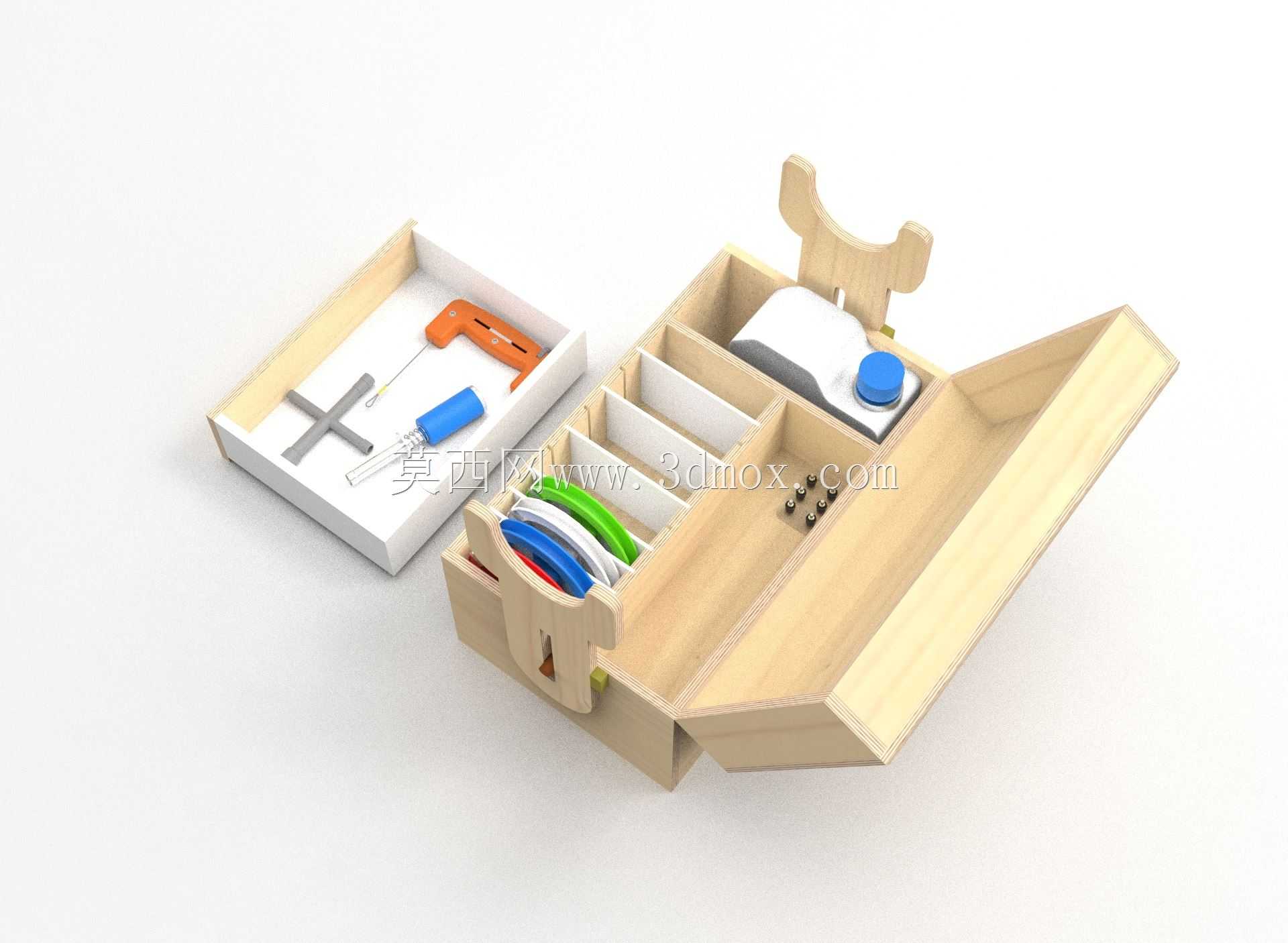

　　这款木质收纳类工具箱的设计，最初是面向桌面级手工操作、小型维修作业场景的储物需求，区别于传统金属重型工具箱，它更适配家用手工、学生模型制作、桌面电子维修这类轻量工具收纳场景，整体采用实木拼接结构，没有额外的金属铰链外露，依靠木材本身的切削加工形成铰接位与卡位结构，加工门槛低，普通木工设备即可完成制作。从结构布局来看，箱体分为上层主仓与下层抽拉式抽屉两个主要储物空间，上层主仓内部做了可调节的分隔槽设计，能够根据存放工具的尺寸调整格挡位置，比如可以放置不同规格的螺丝刀、美工刀、胶带卷这类常用小工具，仓体两侧设计的凸起U型支架，并非单纯的装饰结构，一方面可以作为箱体开合的限位结构，当箱盖翻开到一定角度时，支架上的卡位槽能够卡住箱盖边缘，

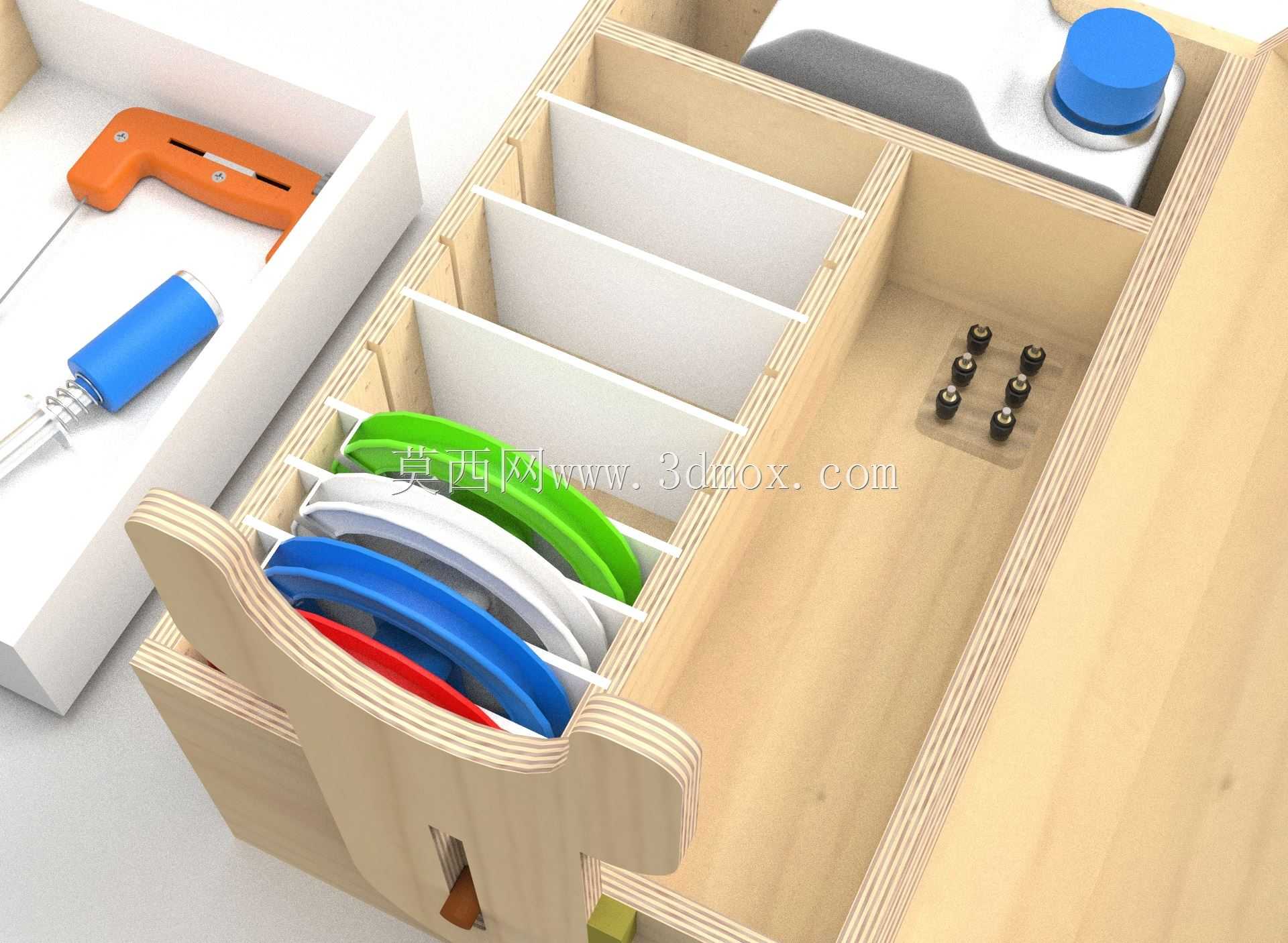

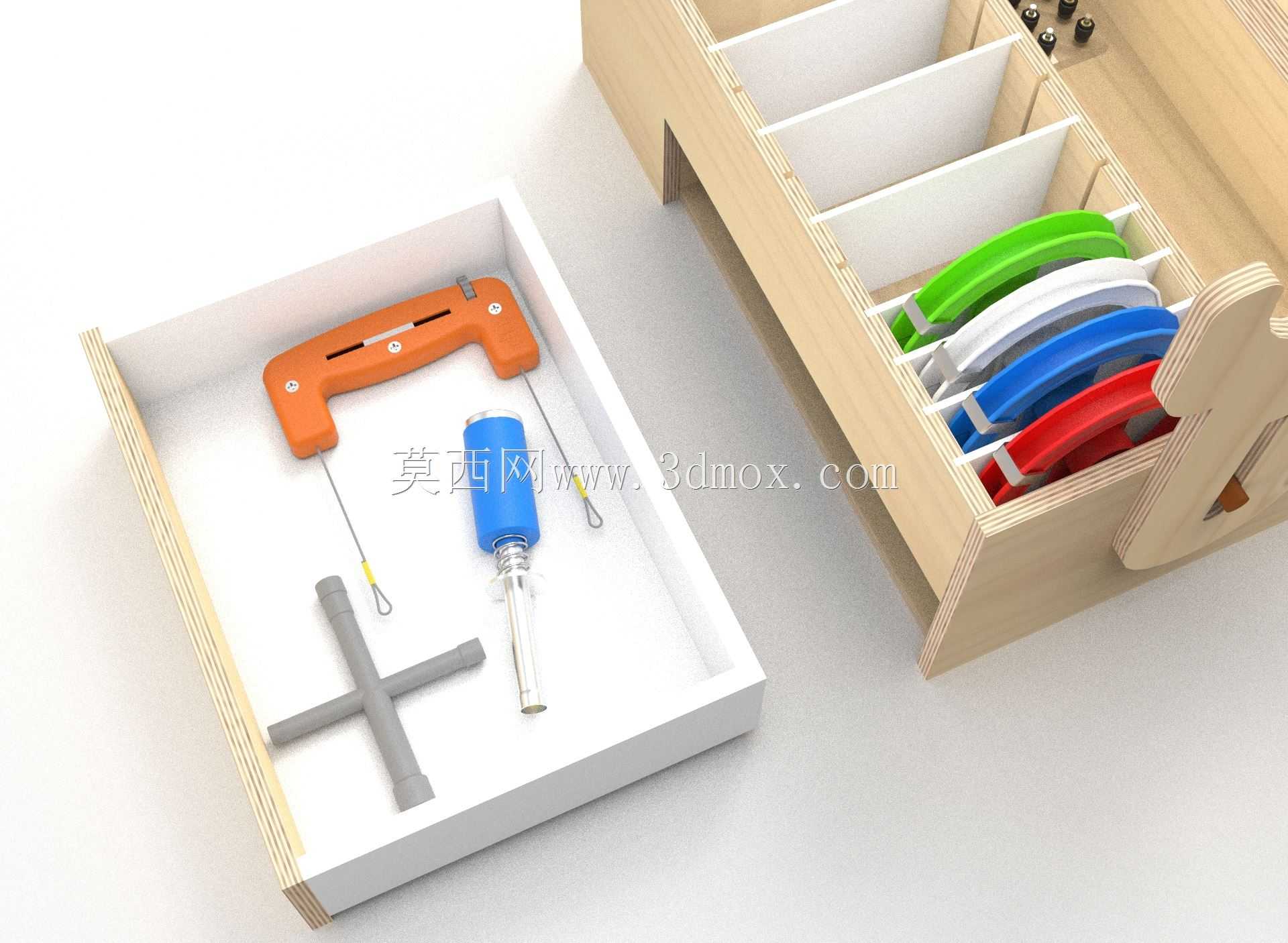

　　避免箱盖过度后仰翻倒，另一方面这个支架还可以临时挂放卷尺、小型挂件类工具，拿取时不用翻开整个箱盖，提升桌面操作时的取件效率。下层抽拉抽屉采用无滑轨的木质榫卯抽拉结构，抽屉与箱体的配合间隙控制在0.2mm到0.3mm之间，既保证抽拉顺畅无卡滞，又不会因为间隙过大出现晃动脱落的问题，抽屉内部做了浅槽分隔，适合存放螺丝盒、小型钻头、替换批头这类细小零件，避免零件混杂在一起难以分拣。外形尺寸方面，整体闭合状态下的长宽高比例控制在3:2:2左右，放置在标准600mm深度的工作台面上不会占用过多操作空间，箱体边角全部做了R3的圆角倒边处理，避免木材直角边磕碰划伤操作人员，同时也能减少木材边角的应力集中，降低使用过程中边角开裂的概率。箱盖与箱体的连接采用隐藏式的木质销轴铰接，销轴采用同材质硬木制作，与铰接孔的配合为过渡配合，装配后不需要额外的紧固件，长期使用也不会出现金属铰链生锈、松动脱落的问题。在设计过程中，特意考虑了不同使用场景的放置稳定性，箱体底部做了四个内凹的垫脚位，可以粘贴防滑橡胶垫，放置在光滑的桌面或者倾斜的工作台面上时，不会轻易滑动移位。上层主仓的内部格挡采用插片式设计，插片与仓壁的插槽间隙控制在0.15mm，插拔时阻尼适中，调整格挡位置时不需要额外工具，徒手即可完成操作，能够适配不同尺寸的工具存放需求，比如放置较大尺寸的手工锯、美工刀时，可以拔掉对应位置的格挡片，拓展出连续的大储物空间。箱体两侧的U型支架除了限位和挂放功能外，

　　还可以作为提手的辅助受力结构，当需要移动整个工具箱时，除了可以握持箱体前侧的抽拉位，还可以扶住两侧的U型支架，双手受力搬运更平稳，避免单手提拿时箱体倾斜导致内部工具滑落。从材料选型的角度，整个箱体推荐使用密度均匀的硬杂木或者多层胶合板制作，硬杂木的结构强度更好，表面打磨后上木蜡油即可获得不错的触感与防护效果，多层胶合板的抗变形能力更强，适合在湿度变化较大的环境中使用，不会因为温湿度变化出现箱体变形、抽拉卡滞的问题。在结构强度校核上，整个箱体满载工具后的总重量控制在5kg以内，对应的木质板材厚度选择12mm即可满足强度需求，不需要额外增加加强筋结构，依靠箱体本身的榫卯拼接结构就能获得足够的结构刚度，满载搬运时不会出现箱体变形、

　　接缝开裂的问题。箱盖的内侧没有做额外的储物袋设计，而是保留了平整的木质表面，一方面是简化加工流程，降低制作难度，另一方面平整的箱盖内侧在翻开后可以作为临时的小型操作台面，放置正在使用的小零件或者工具，不用额外找零件盘放置零散配件。抽拉抽屉的前侧做了内凹的抠手位，不需要额外安装金属或者塑料拉手，保持整体外观的简洁统一，抠手位的深度控制在10mm，刚好能够容纳成年人的手指伸入抠拉，抽拉时受力方便，不会出现打滑的问题。在实际使用场景中，这款工具箱除了存放手工工具、维修工具外，也可以作为桌面文具收纳、画具收纳使用，内部的可调节格挡能够适配不同长度的画笔、文具，木质的外观也能适配不同风格的桌面装修环境，不会像金属工具箱那样显得过于工业冰冷。整个结构的建模过程中，所有的拼接位置都做了公差预留，对应的榫卯结构都设计了导入倒角，方便实际加工时的装配对位，不需要反复修磨就能完成组装，适合木工爱好者自行加工制作，也适合小批量的文创类产品量产。
