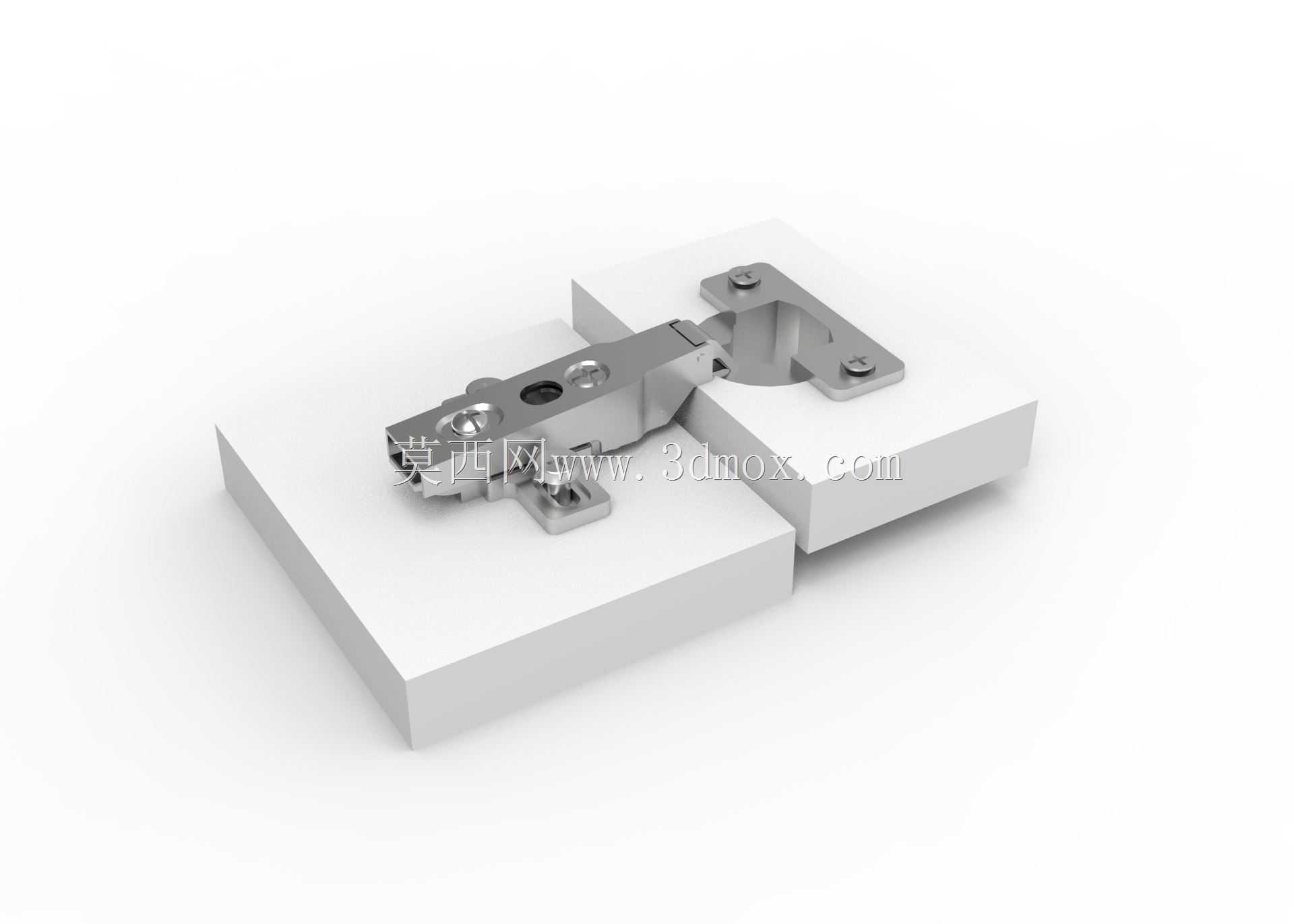

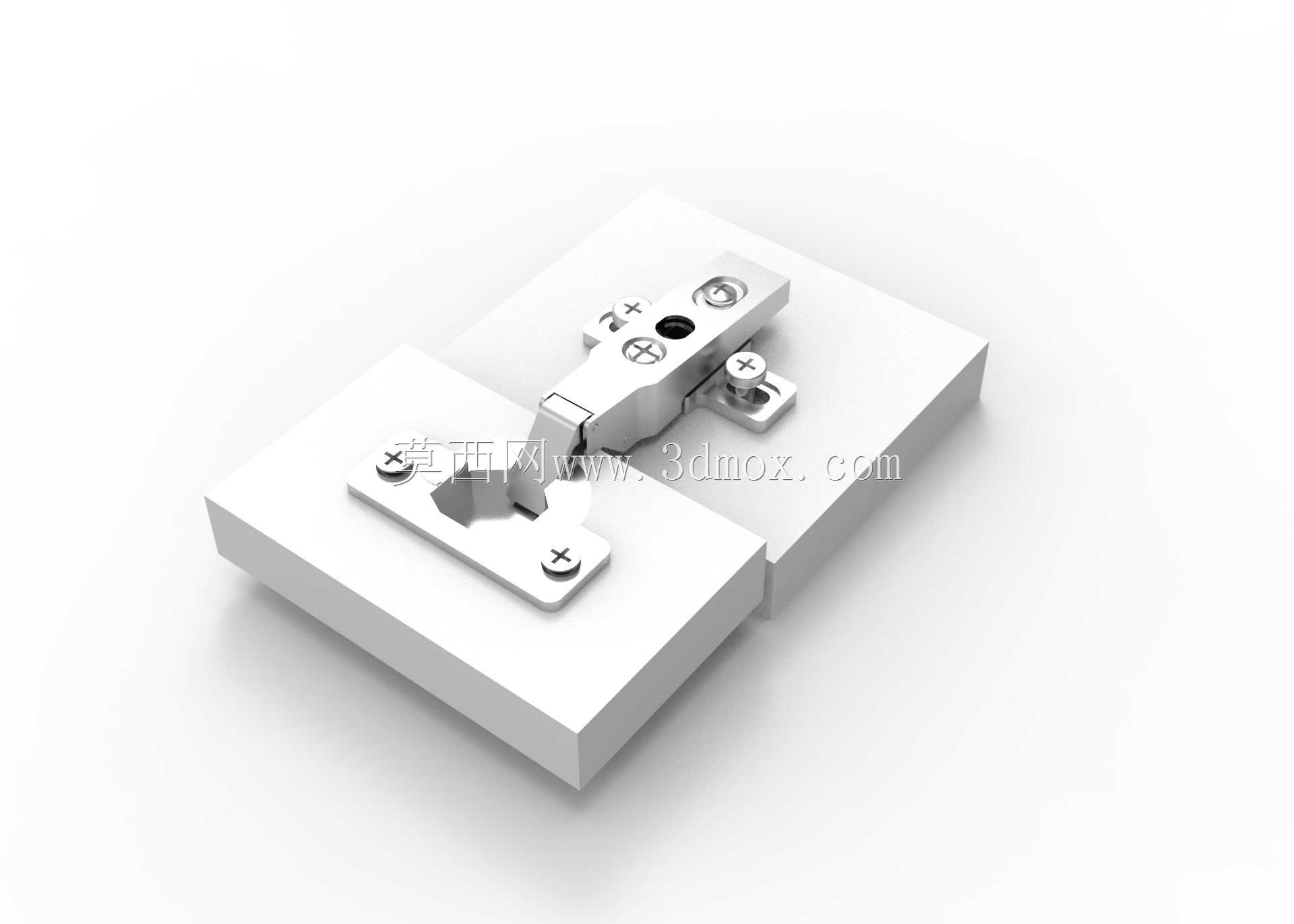

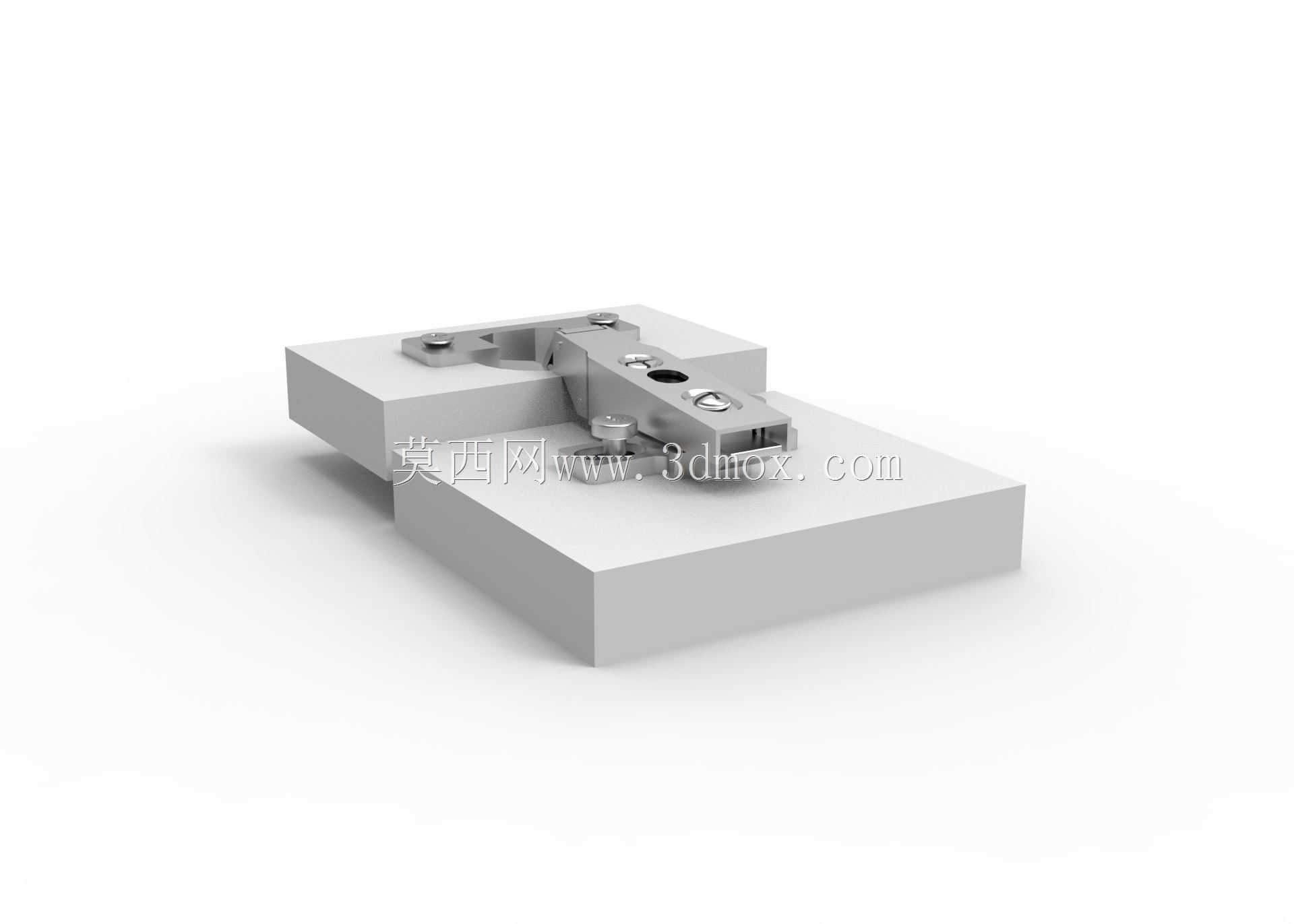

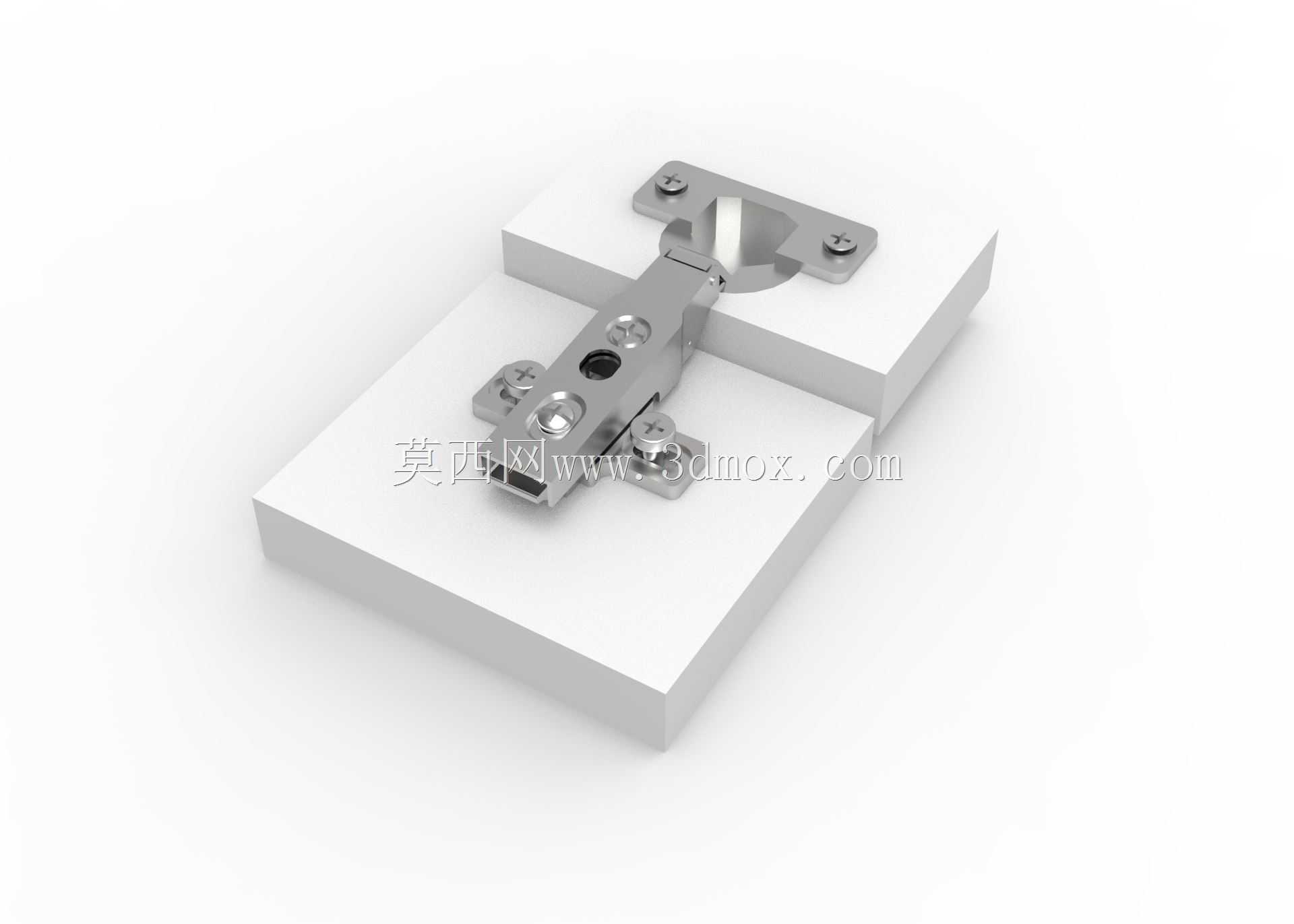

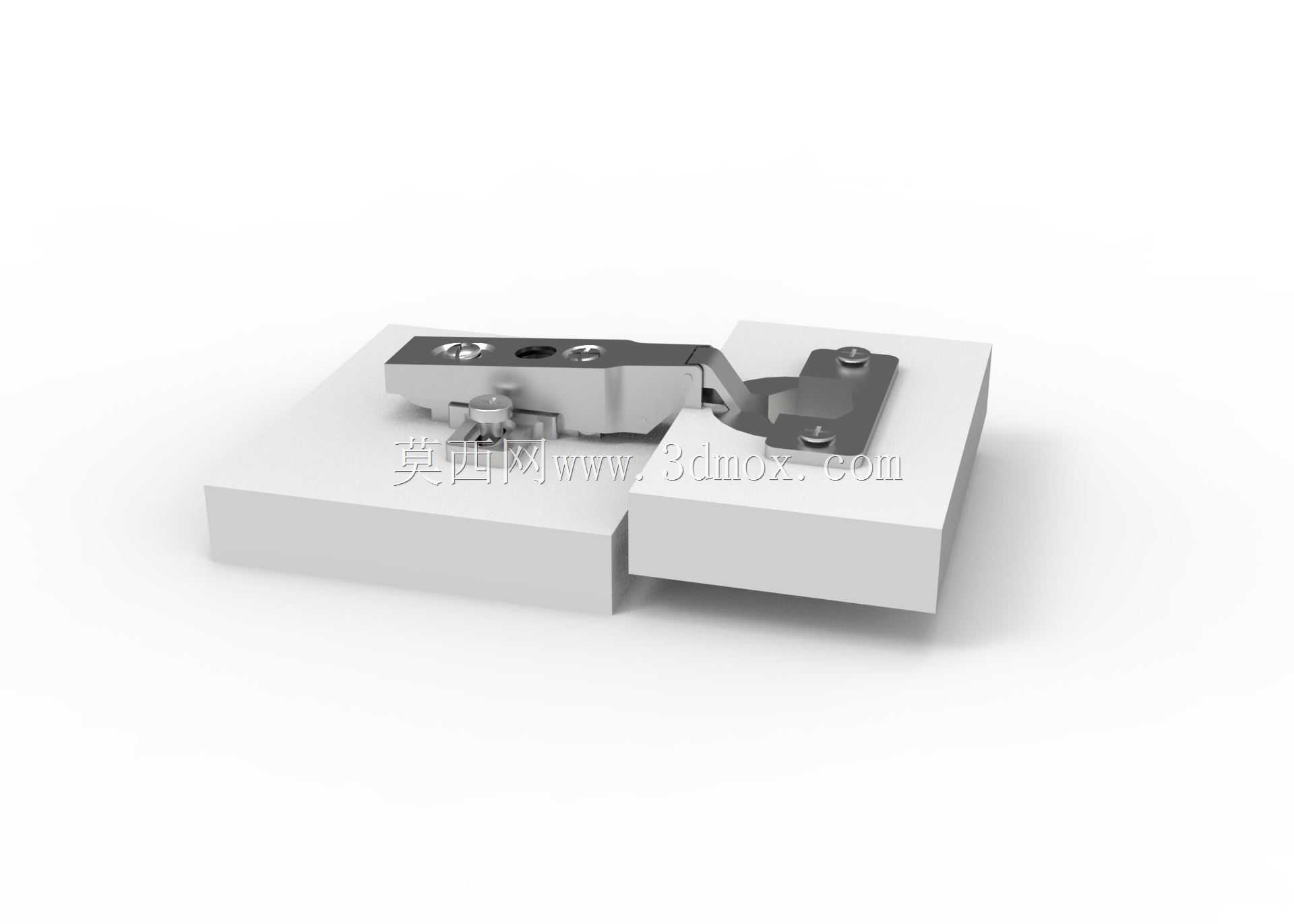

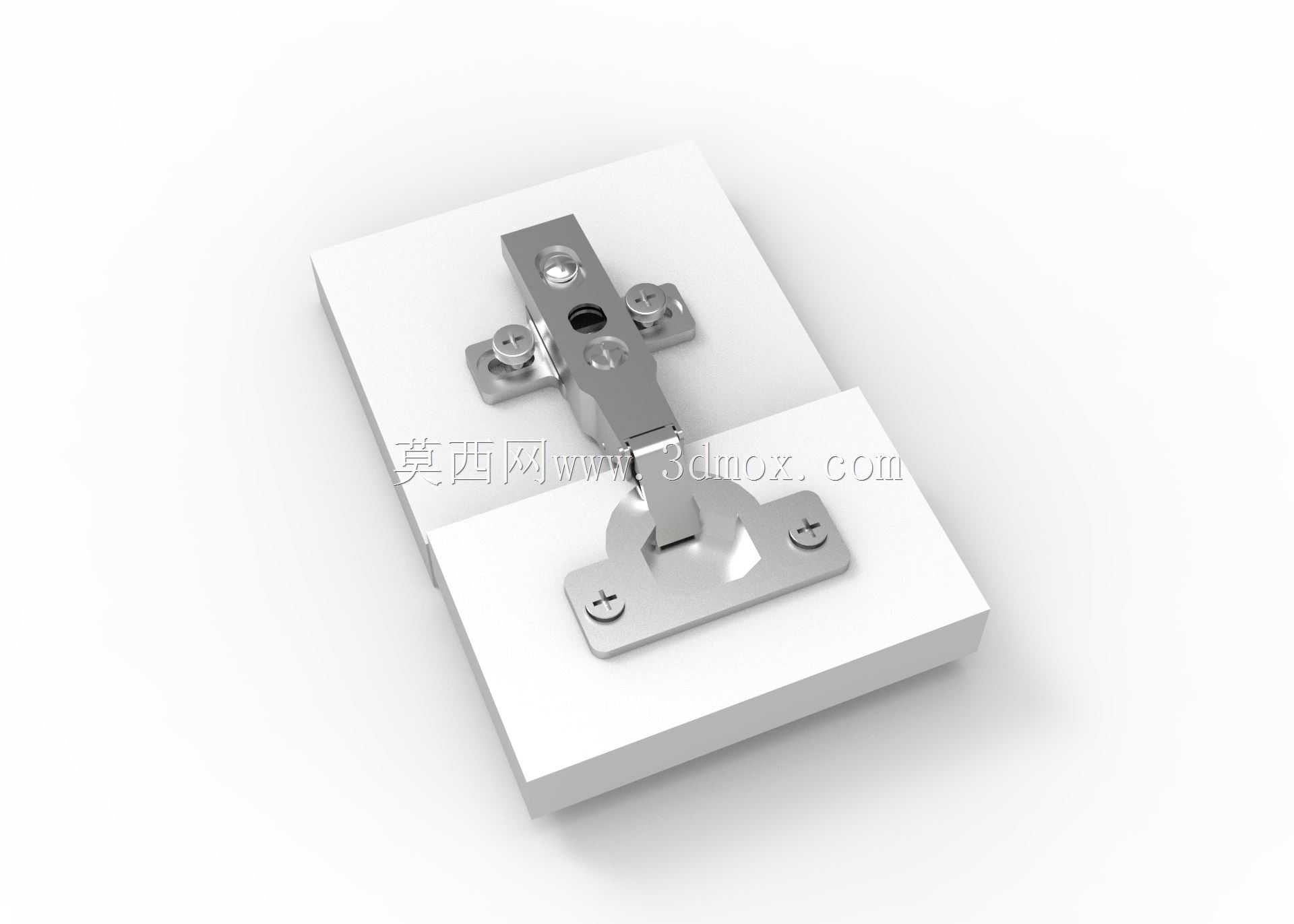

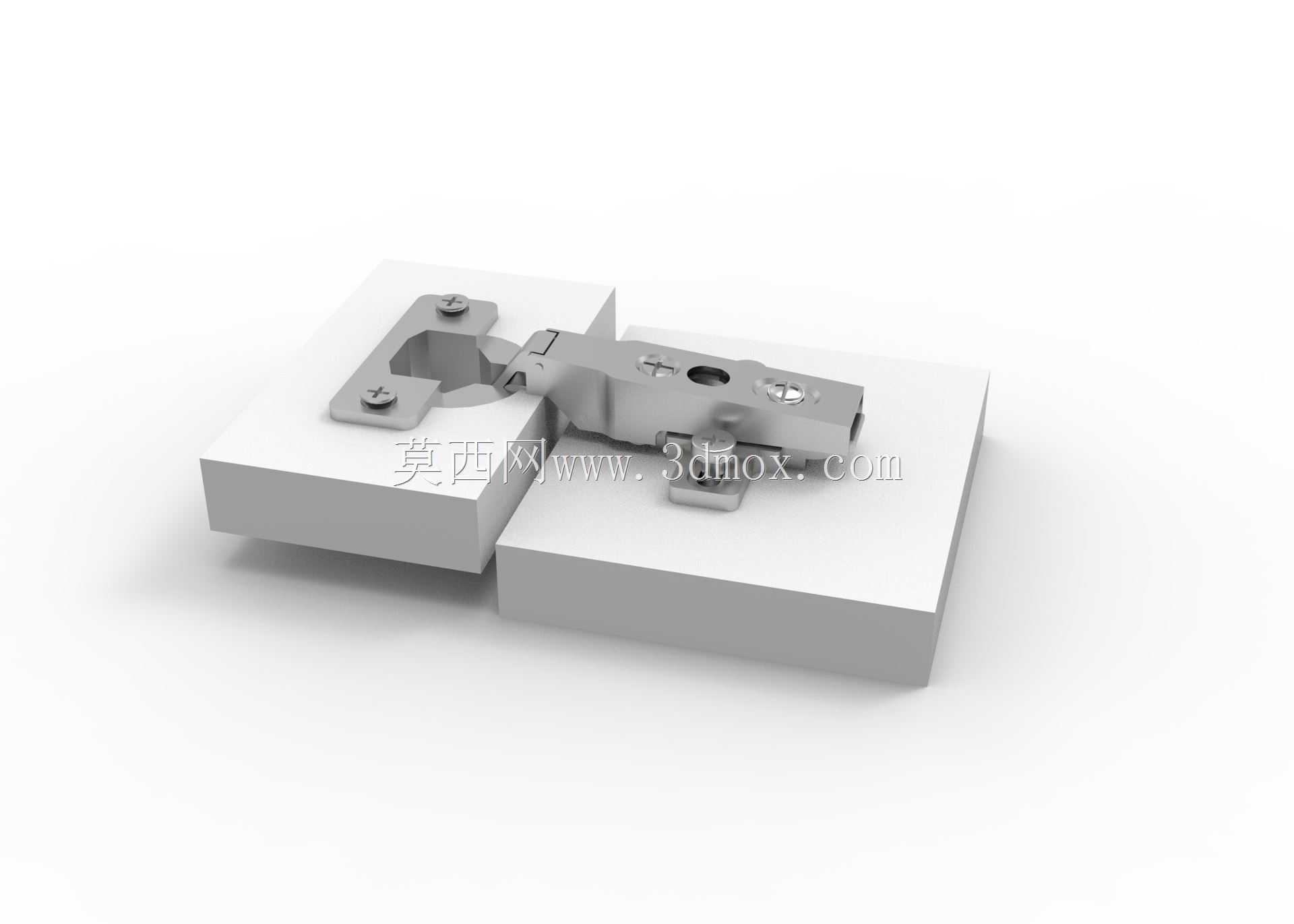

橱柜门阻尼缓冲隐藏式铰链结构

　　日常做定制家具结构配套时，这类隐藏式阻尼铰链是柜体与柜门连接的核心功能件，多数应用在板式橱柜、衣柜、浴室柜的平开门结构上，替代传统外露合页，兼顾连接可靠性与外观整洁度。从实际安装场景来看，这类铰链需要适配不同厚度的柜体板材与柜门板材，常规适配16-22mm厚度的刨花板、密度板或者多层实木板，安装时需要在柜门侧边预先冲压对应规格的杯孔，杯孔深度通常控制在11-13mm区间，孔径35mm是行业通用的主流规格，铰杯与底座的连接臂预留了足够的调节余量，安装完成后可以通过底座上的调节螺丝分别调整柜门的前后、左右、上下位置，抵消板材裁切、打孔过程中产生的累计误差，保证柜门安装后缝隙均匀，开关无卡顿错位。

　　从功能设计逻辑上看，这款铰链集成了阻尼缓冲结构，在柜门关闭到最后15度左右的行程时，阻尼结构会介入提供均匀的缓冲阻力，让柜门缓慢闭合，避免柜门与柜体碰撞产生异响，也能防止夹手，尤其适合有儿童的家庭使用场景。铰链的主体结构采用冷轧钢冲压成型，表面做镀镍处理，应对厨房、卫生间这类高湿度环境时，能延缓锈蚀速度，延长使用寿命，连接臂处的铆接结构做了间隙优化，长期反复开关也不会出现明显的松旷量，常规家用场景下开关寿命可以达到五万次以上。

　　做三维建模的时候，需要重点还原几个关键结构的配合关系：首先是铰杯部分的固定孔位，要对应实际安装的自攻螺丝规格预留沉头空间，杯体的圆弧面要和柜门的安装孔位做干涉检查，避免装配时出现穿模问题；其次是连接臂的四连杆结构，要还原真实的运动轨迹，模拟柜门从0度关闭到90度以上开启的完整行程，确保运动过程中铰链各部件不会和柜体、柜门的板材发生干涉，尤其是大角度开启时，连接臂不能刮蹭柜体的侧板边缘；最后是底座部分的安装孔位，要匹配常规的柜体侧板安装位置，预留调节螺丝的活动行程，还原实际安装时的调节余量。

　　从安装边界来看，这款铰链的底座固定在柜体侧板上时，需要根据柜门的盖位选择对应的安装尺寸：全盖门状态下，底座距离侧板边缘的距离通常为3-4mm，半盖门状态下为15-16mm，内嵌门状态下则需要根据柜门与侧板的间隙调整到25mm左右，建模时要把这三种安装状态的位置关系都做对应的参数预留，方便设计人员直接调用模型调整不同安装场景下的位置。另外铰链的弹簧结构是提供关门复位力的核心部件，建模时虽然不需要还原弹簧的每一圈细节，但要预留弹簧的安装空间，确保结构的完整性，阻尼油缸的位置要和连接臂的运动轨迹匹配，还原缓冲动作的触发位置，让模型的运动仿真和实际产品的动作逻辑一致。

　　在家具结构设计选型时，这类铰链的选型直接影响柜门的使用体验，除了基础的连接功能，还要考虑柜门的重量匹配，常规款铰链适配单扇门重量在3-6kg的柜门，如果是更重的实木门或者玻璃门，需要选加重款的对应型号，建模时可以把不同承重规格的铰链做参数化区分，方便设计人员根据柜门重量快速选型。另外，铰链的表面处理细节也要在模型中有所体现，比如镀镍层的金属质感、调节螺丝的一字槽结构、铰杯上的定位凸点，这些细节虽然不影响整体结构，但能提升模型的真实度，在做产品渲染或者装配演示时，能更贴近实际产品的视觉效果。
