桌面级三轴数控铣削雕刻机三维设计

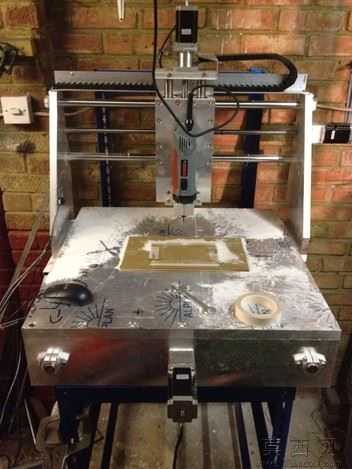

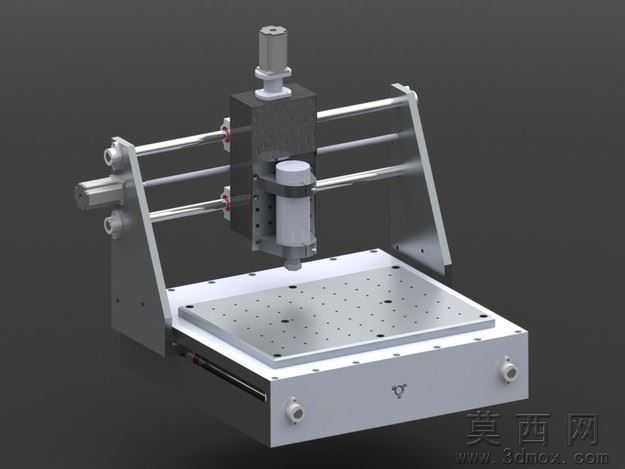

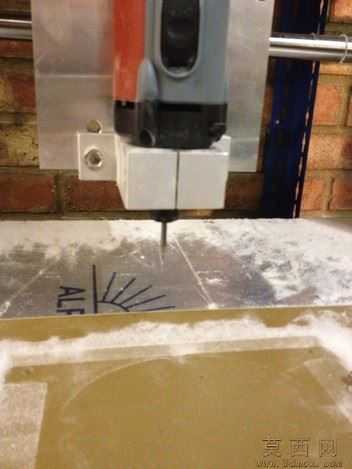

本模型为桌面级三轴数控铣削雕刻机完整三维设计方案，建模阶段采用SolidWorks2011软件完成全参数化搭建，从核心的龙门支撑框架、十字滑台运动模组到主轴安装座、多孔定位工作台均按照实际加工装配逻辑逐零件绘制，所有配合关系均按照真实机械装配约束设置，可直接生成爆炸视图与装配工程图，无冗余特征与破面问题。参数设计层面，模型严格遵循小型桌面雕刻机的合理尺寸配比，工作台面采用密集阵列螺纹孔设计适配不同规格工装夹具，X/Y/Z三轴均采用双光轴直线导轨搭配丝杠传动的结构布局，主轴安装位预留标准夹头装夹空间，各运动轴的行程参数、安装孔位、零件壁厚均经过合理性校验，可直接作为原型机开发的设计参考。渲染材质环节，模型对不同零部件做了精准的材质区分：支撑龙门与底座采用磨砂金属材质还原铸铁机架的厚重质感，光轴导轨赋予抛光金属材质体现高加工精度，主轴电机外壳做哑光黑硬质阳极氧化质感，工作台面设置为阳极氧化铝的细腻磨砂银质感，传动连接件做镀锌亮面金属效果，整体渲染光影层次分明，清晰展现各部件的装配关系与结构细节。结构原理上，该雕刻机采用经典的动龙门式三轴布局，Z轴主轴模组随X轴滑台沿横梁做横向进给，X轴横梁整体沿Y轴导轨做纵向进给，Z轴自身带动高速主轴做垂直方向的进刀运动，三轴配合可完成平面铣削、浮雕雕刻、钻孔攻丝等多种加工动作，底座采用一体式箱体结构提升整机刚性，减少加工过程中的震动问题，保障加工精度。软件兼容方面，模型原生为SolidWorks2011格式，可直接在SolidWorks2011及以上所有版本中打开编辑，也可导出为STEP、IGS等通用三维格式，适配UG、Pro/E、Mastercam等多款主流机械设计与加工编程软件，无版本兼容障碍。研发教学应用层面，该模型既可以作为小型数控雕刻机研发的原型参考，帮助开发者快速完成结构优化与零部件选型，也可作为机械设计专业、数控加工专业的教学案例，用于讲解三轴运动设备的结构原理、装配工艺、数控加工坐标系设置等知识点，也可供DIY爱好者参考制作个人桌面加工设备，具备较强的实用参考价值。
