桌面级数控雕刻机三维结构模型

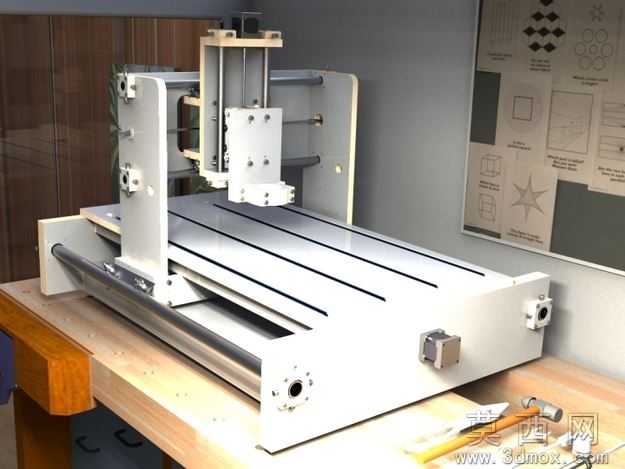

本模型为桌面级数控雕刻机完整三维结构模型，建模阶段基于Alibre Design 12.0平台完成全参数化设计，从床身基础框架搭建起步，依次完成X/Y/Z三轴传动模组、主轴安装座、驱动电机固定位、工件装夹工作台、限位组件等核心部件的独立建模，严格遵循小型数控雕刻机的真实装配约束关系，所有零件的配合公差、安装孔位、运动行程均按照实际加工需求设定，模型共包含203个独立结构零件，完整还原了设备从底座到执行端的全部装配层级，无结构缺失或冗余零件。参数设计层面，模型针对桌面级设备的使用场景做了适配优化，X轴有效加工行程适配小型板材加工需求，Y轴采用双光杆支撑配合直线传动结构保证运动平稳性，Z轴行程满足常规浮雕、切割加工的深度要求，主轴安装位预留了通用风冷主轴的装夹尺寸，工作台采用T型槽结构设计方便工件快速装夹固定，所有传动部件的安装基准面均做了共面约束，避免实际装配中出现干涉问题。渲染材质部分，模型对不同部件做了真实材质匹配，床身结构件采用哑光白色喷塑金属材质还原设备外观质感，传动光杆、丝杆采用抛光镀铬金属材质表现金属光泽，驱动电机采用灰黑色铸铁材质，工作台面采用硬质阳极氧化铝材质，木质工作台支架采用原木纹理材质，场景背景搭配工程图纸墙面与加工工具，完整还原了设备放置在加工工位的真实视觉效果，渲染输出的效果图可直接用于方案展示、产品宣传场景。结构原理上，该雕刻机采用龙门移动式结构设计，Y轴传动模组固定在床身底座两侧，带动龙门架实现前后方向进给，X轴传动模组安装在龙门横梁上带动主轴滑座实现左右方向进给，Z轴传动模组安装在X轴滑座上带动主轴实现上下方向进给，三个运动轴均采用丝杆传动配合光杆导向的结构，搭配步进电机驱动实现精准的位置控制，可兼容G代码指令完成平面雕刻、浮雕加工、板材切割等加工工序，整体结构刚性满足木材、软金属、塑料等材质的加工需求。软件兼容方面，模型原生为Alibre Design格式，已导出通用STP214格式与STL格式文件，STP格式可直接导入SolidWorks、UG、Pro/E、Catia等主流三维机械设计软件打开编辑，支持修改零件参数、调整装配关系、生成工程图，STL格式为三角面片格式，可直接导入切片软件用于3D打印零件验证，也可导入CAM软件生成加工刀路，不同格式文件均保留了完整的零件层级与装配关系，无破面、缺失面等导入问题。研发教学应用层面，该模型可作为数控设备教学的直观演示教具，帮助学习者理解三轴数控设备的运动原理、传动结构、装配关系，也可作为小型数控雕刻机研发设计的参考原型，设计人员可基于该模型修改行程参数、更换传动部件、调整主轴配置快速衍生出不同规格的雕刻机方案，同时也可用于职业院校数控专业、机械设计专业的课程设计、建模练习素材，帮助学习者掌握参数化建模、装配设计、工程图生成的相关技能。
