桌面级三轴数控雕刻机结构设计模型

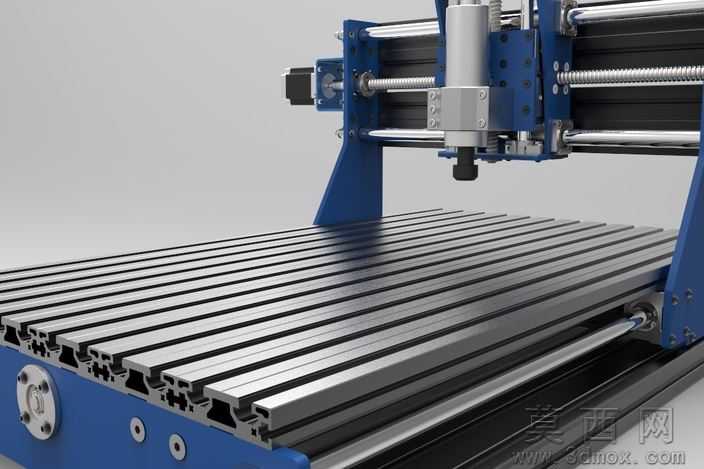

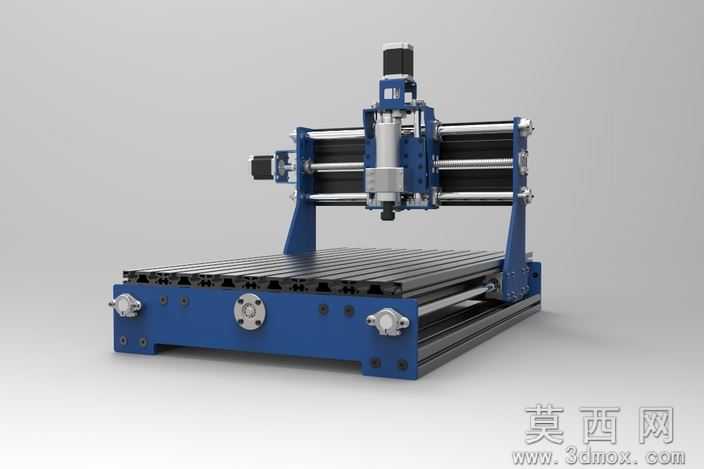

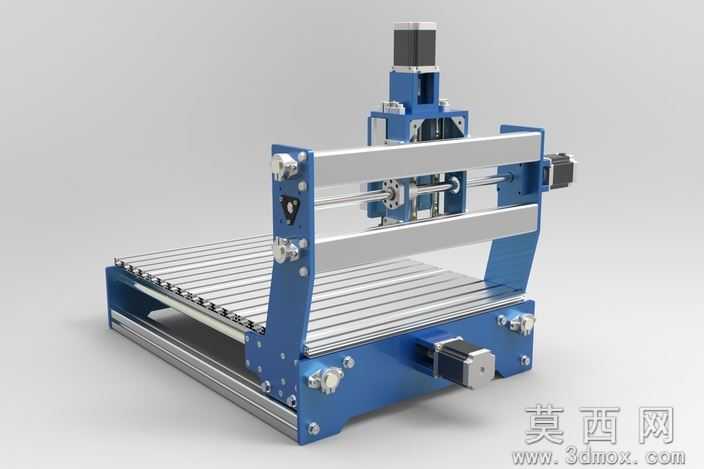

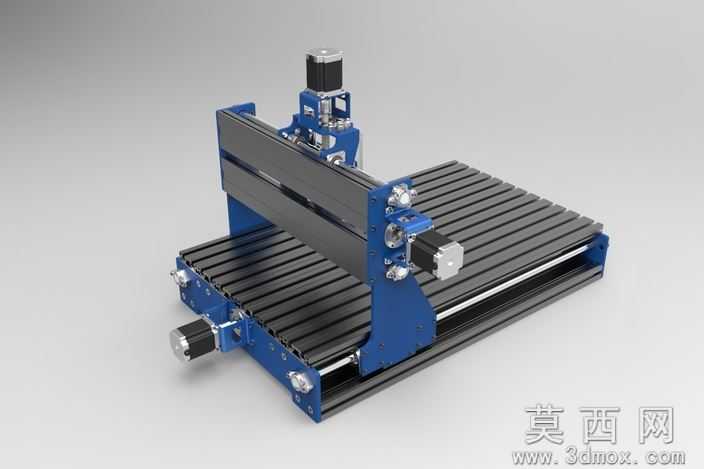

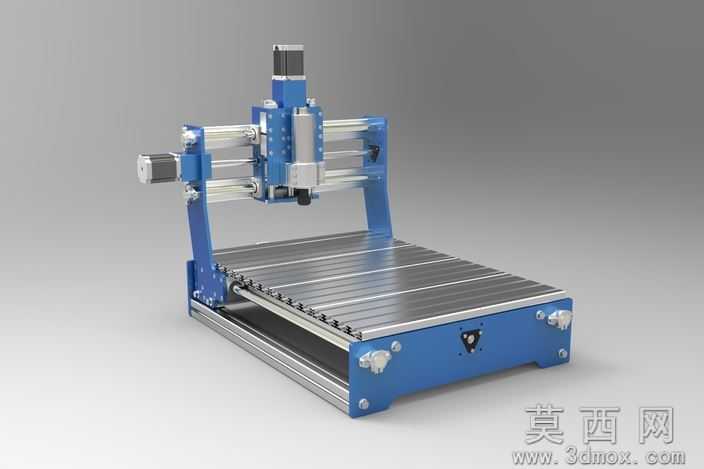

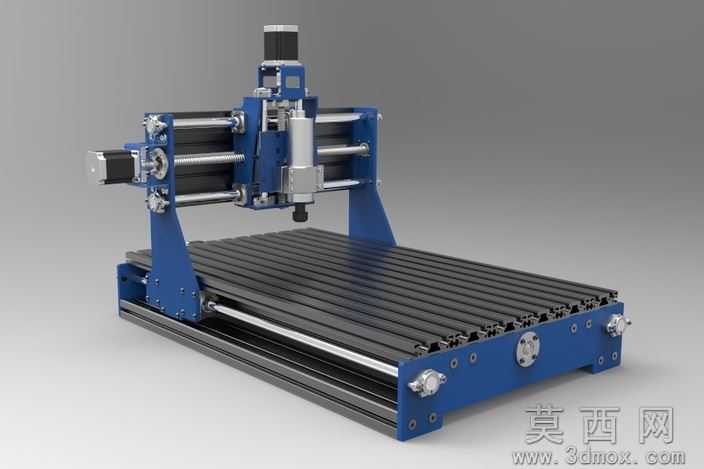

本模型为桌面级三轴数控雕刻机完整结构设计方案，建模阶段采用自底向上的装配逻辑，先完成单个标准件的参数化建模，包括线性导轨、滚珠丝杠、伺服电机、主轴夹座、铝型材连接件等零件，逐一匹配零件的安装孔位、配合公差，再按照X、Y、Z三个运动轴的传动顺序完成总装配，所有运动副均添加了合理的装配约束，可直观模拟各轴的进给运动过程。参数设计上，模型匹配小型桌面加工设备的常用规格，Y轴采用双导轨支撑结构保证工作台移动稳定性，X轴搭载龙门式移动横梁，Z轴适配高速电主轴的安装尺寸，各轴丝杠导程、电机安装座尺寸均按照通用数控雕刻机的行业标准设定，可直接用于同类设备的改型设计参考。渲染材质方面，模型对结构件做了区分设置，机架支撑部分采用蓝色喷塑金属材质，导轨、丝杠等传动件采用抛光钢材材质，工作台面采用黑色阳极氧化铝型材纹理，紧固件采用镀锌金属质感，整体渲染效果贴近真实工业设备的外观表现，可直接用于方案展示、产品宣传配图使用。结构原理上，该雕刻机采用龙门动梁式结构，Y轴驱动工作台前后进给，X轴驱动横梁左右移动，Z轴带动主轴完成上下进刀，三个轴均通过伺服电机搭配滚珠丝杠实现精准传动，线性导轨承担运动导向功能，铝型材拼接的机架在保证结构刚性的同时降低了整体重量，适合小型工件的雕刻、铣削加工场景。软件兼容方面，模型提供STEP/IGES通用中间格式文件，同时适配KeyCreator软件的原生编辑格式，可被SolidWorks、UG、Pro/E、AutoCAD等主流三维机械设计软件直接打开编辑，不存在特征丢失、装配错位的问题，方便使用者根据自身需求修改结构参数。研发教学应用层面，该模型既可以作为小型数控设备研发的原型参考，帮助研发人员快速验证机架结构、传动布局的合理性，缩短设备开发周期，也可用于机械制图、数控技术、机械设计等课程的教学案例，帮助学习者理解三轴数控设备的传动原理、装配关系、零件配合要求，也适合数控加工爱好者作为DIY雕刻机的制作参考，掌握数控设备的结构设计逻辑。
